开关触头镀金银层测厚仪是一种快速、无损且测量电镀层厚度的设备。改革开放后，电镀工业迅速发展，许多外资企业纷纷进入中国长三角、珠三角和渤海湾等地区。在“十二五”期间，电镀技术的应用将从机械和轻工行业向电子和钢铁行业扩展，从单纯的防护性装饰镀层转向功能性镀层，并逐步实现整合。天瑞仪器是一家专注于生产X射线电镀层测厚仪的公司，作为一家分析仪器上市企业，成功打破了国外的垄断局面。

详情介绍

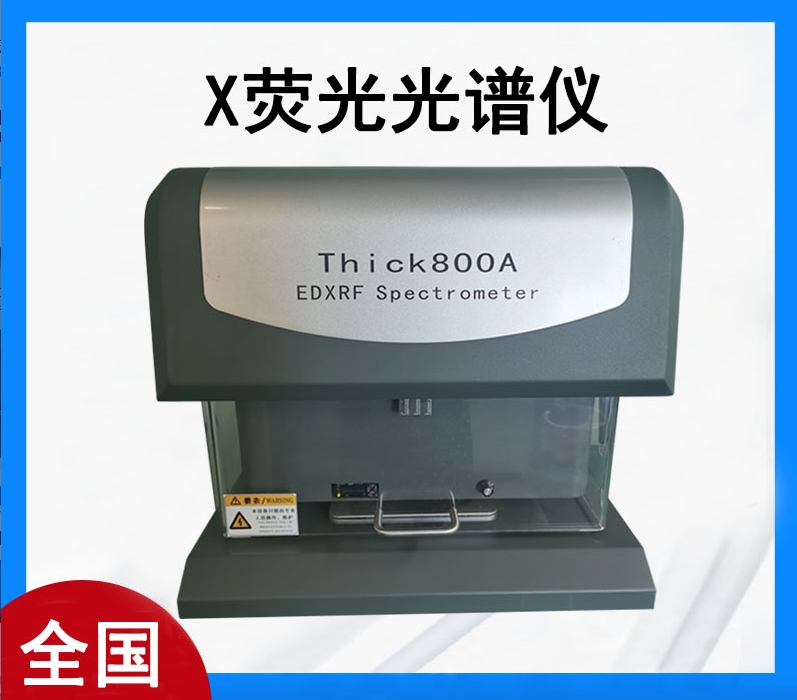

开关触头镀金银层测厚仪

产品介绍

开关触头镀金银层测厚仪是一种能够快速、无损且精地测量电镀层厚度的设备。自改革开放以来，电镀行业经历了快速发展，许多外资企业进入国的长三角、珠三角和渤海湾等地区。在“十二五”期间，电镀技术的应用热点将持续从机械、轻工业向电子和钢铁行业扩展，且将从单一的保护性装饰镀层转向功能性镀层，并逐渐实现整合。天瑞仪器是一家专业生产X射线电镀层测厚仪的公司，也是一家分析仪器上市企业中，成功打破了国外的垄断局面。

电镀是通过电解原理在某些金属表面上镀上薄层其他金属或合金的过程。这一工艺利用电解作用，使金属或其他材料的表面形成一层金属膜，从而实现防腐蚀、提高耐磨性、增强导电性、改善反光性以及提升美观等效果。电镀的方式包括挂镀、滚镀、连续镀和刷镀等，主要取决于待镀件的尺寸和数量。

工作原理

X射线照射到电镀层表面后，会产生X射线荧光。通过分析荧光谱线中元素的能量位置和强度，可以确定镀层的组成和厚度。这种方法度高，测量范围广，特别适合用于细小面积和超薄镀层的检测。

开关触点镀金银层厚度测量仪

原理图

产品优势

开关触头镀金银层的测厚仪样品处理方法简单，或者不需要任何前期处理。

可以迅速对样品进行定性分析。

对样品可以进行半定量或准定量分析。

谱线峰的背部相对较高，因此分析的灵敏度较高。

不影响样品，进行无损检测。

样品形态多种多样（如固体、液体、粉末等）。

设备可靠，维修和维护都很简便。

方便且经济的售后服务保障

开关触头镀金银层测厚仪的测量速度很快：一般情况下，测量一个样品仅需1至3分钟，样品可以不进行处理或仅需简单处理。

无损：进行物理测量时不改变样品的特性。

准确：对样本进行分析。

直观：通过分析谱图，可以清晰地看出元素的分布，定性分析的速度也很快。

环保：检测时不产生任何废气和废水。

基本参数

开关触头镀金银层测厚仪针对形状不规则的样品进行激光高精度定位测试点的分析。

该软件能够分析5层的25种元素镀层。

通过软件控制样品移动平台，以满足不同测试点的测试需求。

配置高分辨率Si-PIN半导体探测器，以实现对多层涂覆样品的精准分析。

内置高清摄像头，便于用户观察样品状况。

高度激光敏感的传感器能够保护测试窗口，防止样品撞击。

外形尺寸：576（宽）×495（深）×545（高）毫米。

样品室的尺寸为：宽500毫米×深350毫米×高140毫米。

样品台的尺寸为230毫米（宽）×210毫米（深）。

移动范围：50毫米（X轴），50毫米（Y轴）

Z轴升降平台的升降范围为0至140毫米。

测试实例

开关触点金银层厚度测试仪

测试对象：LED引脚

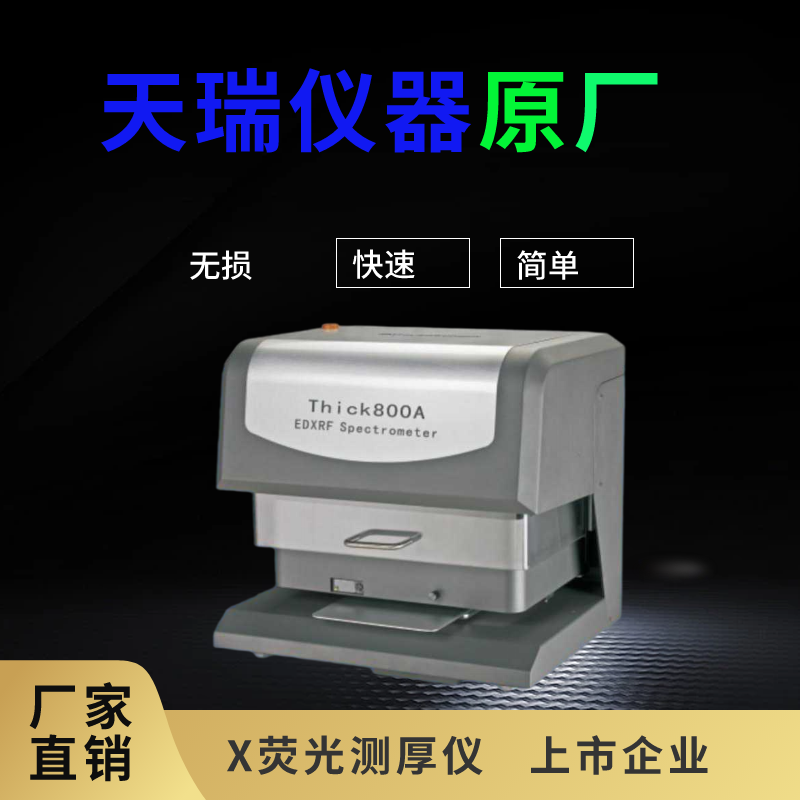

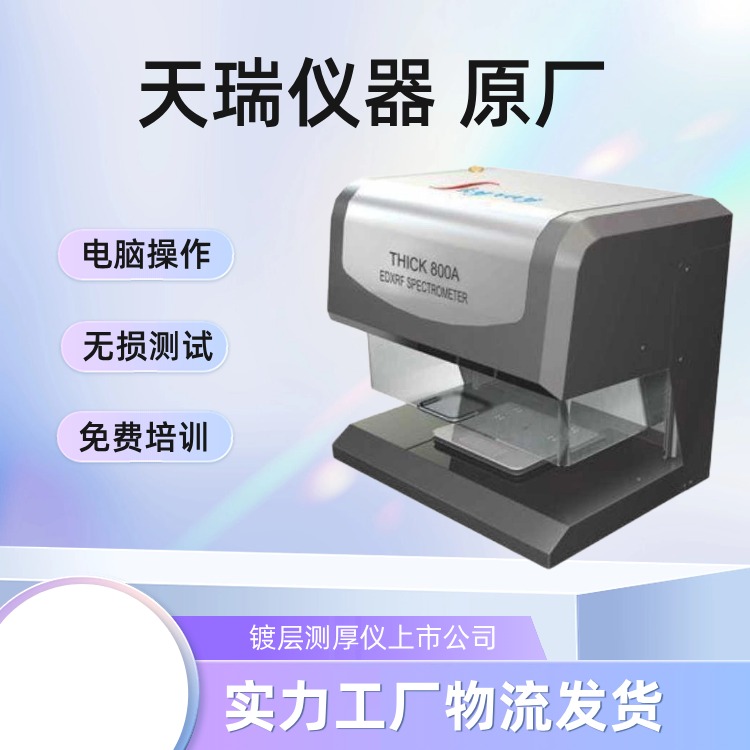

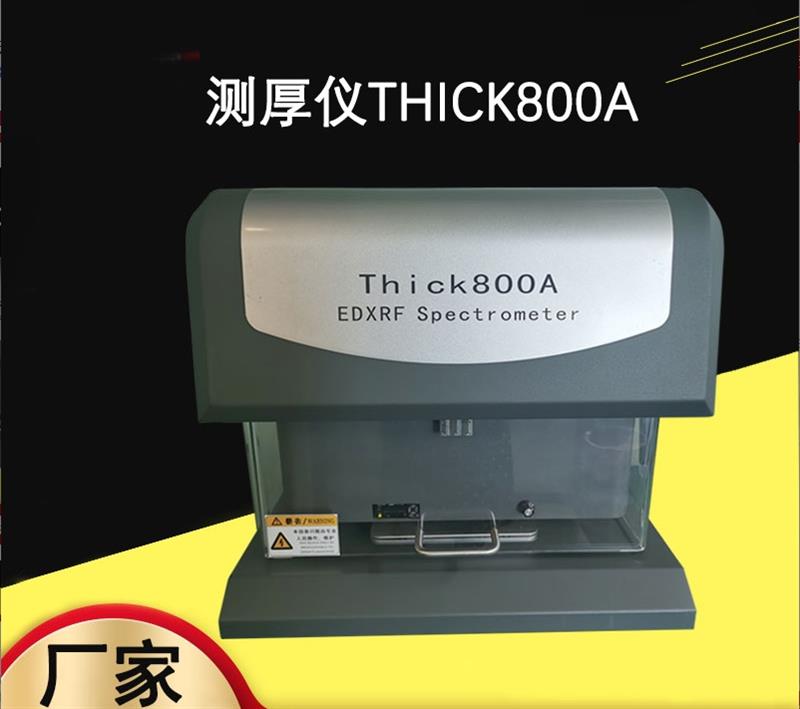

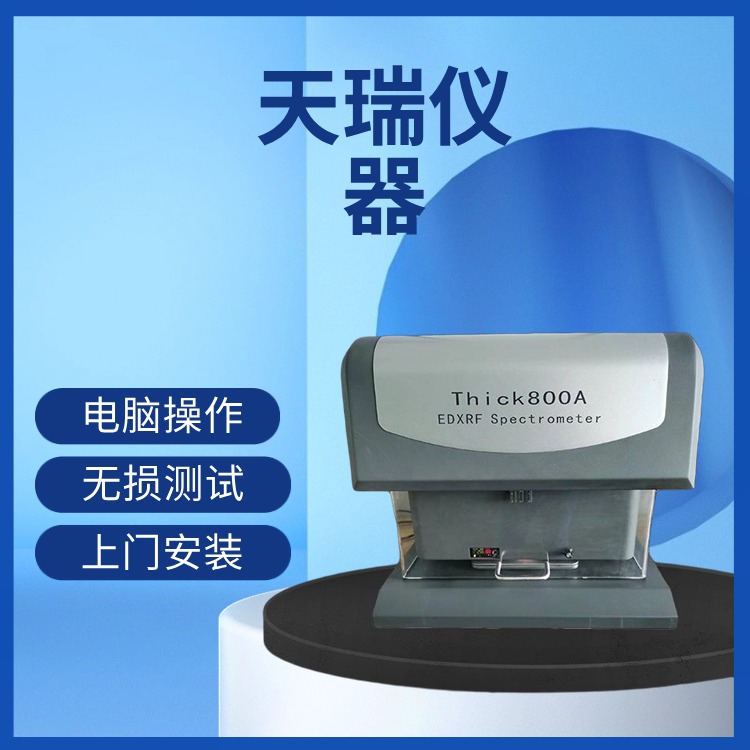

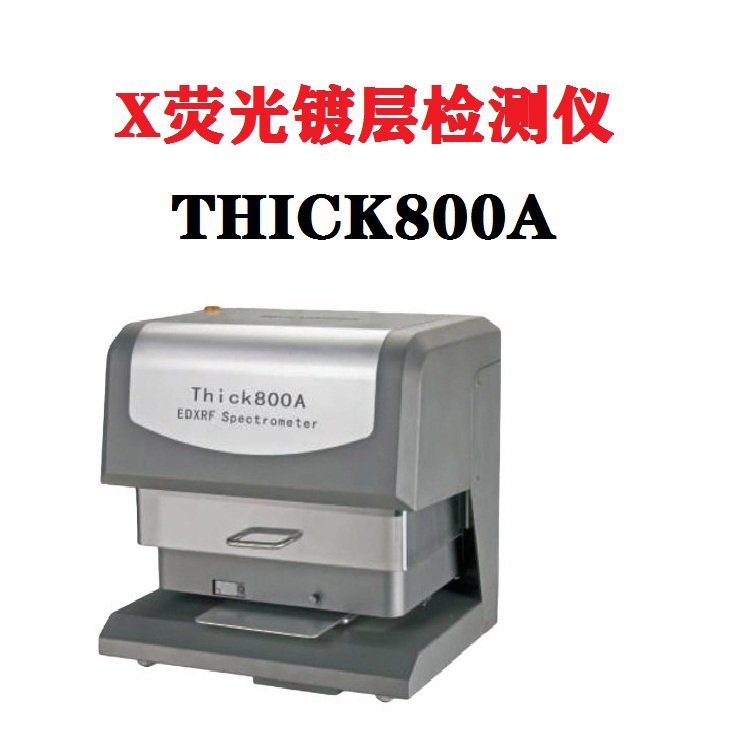

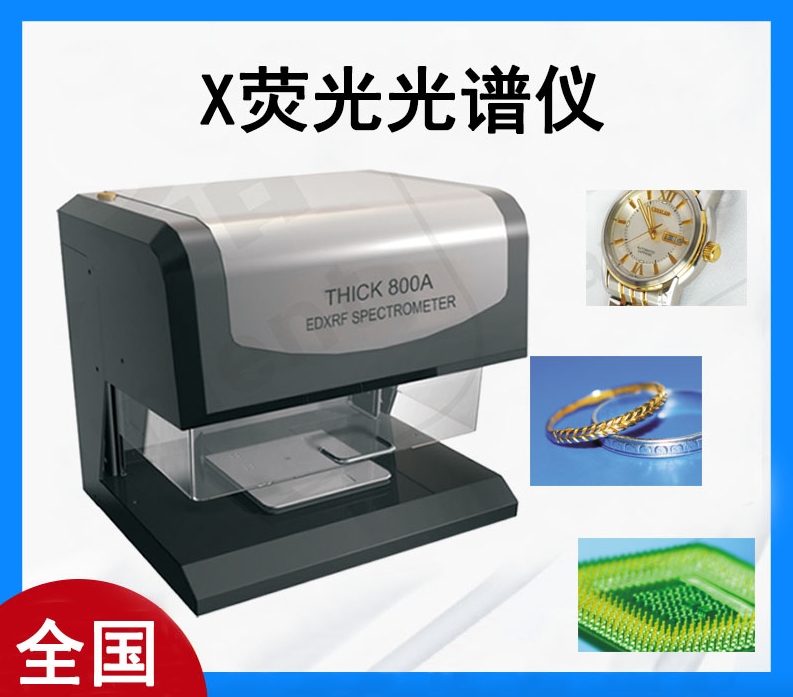

仪器名称：Thick800A

测定步骤：

步骤：创建Ag/Ni/Cu/Fe镀层的标准曲线。

第二步：设定测试时间：30秒。

第三步：进行重复性测试，以计算相对标准偏差。
