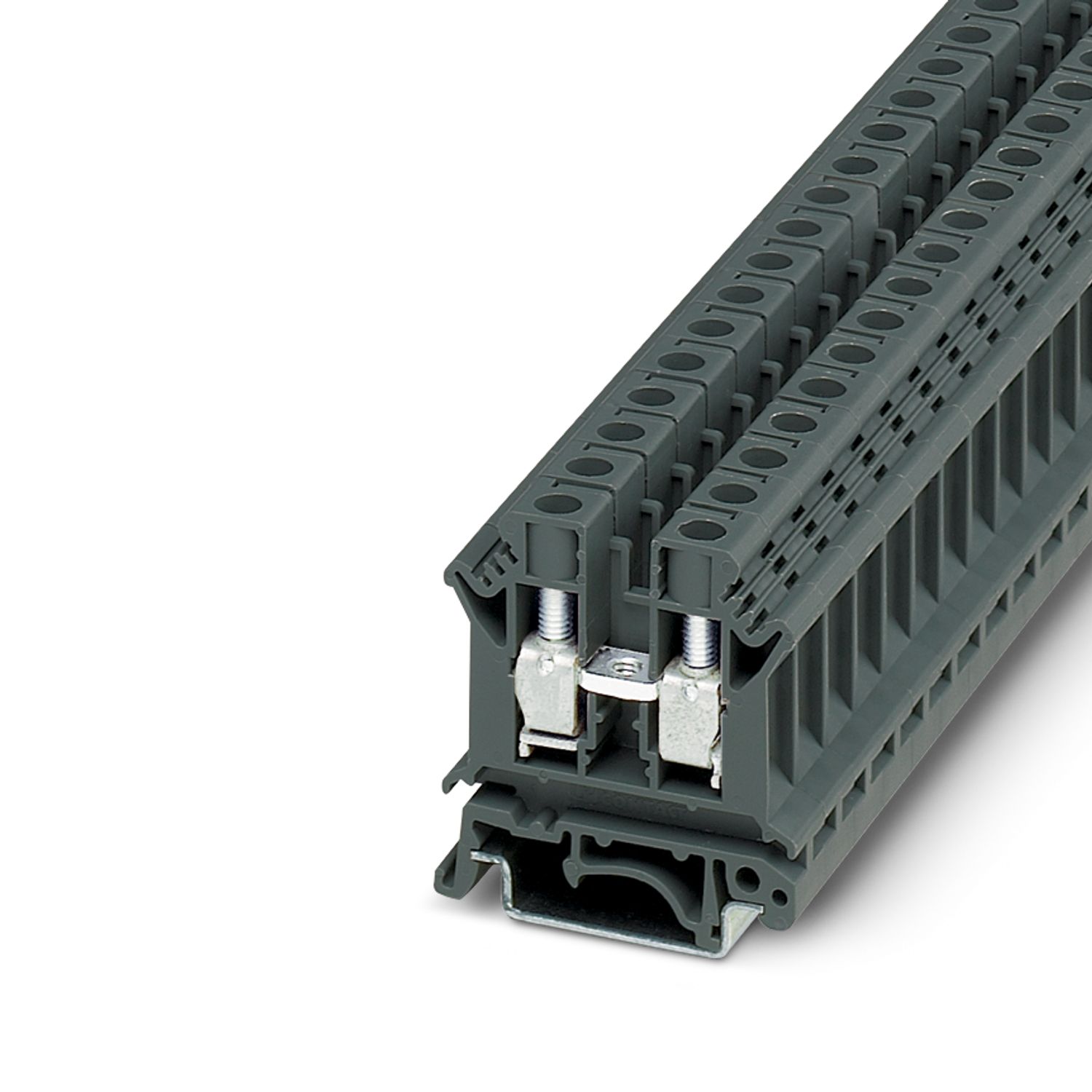

TB 10 I - 直通式接线端子 3246340

直通式接线端子， 标称工作电压: 800 V， 额定电流: 57 A， 连接量: 2， 位数: 1， 接线方式: 螺钉连接， 额定接线容量: 10 mm2， 横截面: 1.5 mm2 - 16 mm2， 安装方式: NS 35/7,5， NS 35/15， NS 32， 颜色: 深灰色

宽度 10.2 mm

端板宽度 1.8 mm

高度 42.5 mm

NS 32深度 52 mm

NS 35/7,5深度 47 mm

NS 35/15深度 54.5 mm

颜色 交通灰色B (RAL 7043)

阻燃等级，符合UL 94 V0

绝缘材料组 I

绝缘材料 PA

低温下的静态绝缘材料应用 -60 °C

绝缘材料相对温度指数（电气，UL 746 B） 130 °C

额定浪涌电压 8 kV

每层的连接数量 2

额定横截面 10 mm

额定接线容量AWG 6

螺纹 M4

紧固扭矩 1.2 ... 1.5 Nm

剥线长度 10 mm

塞规 A6  B6

连接符合标准 IEC 60947-7-1

刚性导线横截面 1.5 mm ... 16 mm

横截面 AWG 14 ... 6 (按IEC标准修订)

柔性导线横截面 1.5 mm?... 10 mm

导线横截面，柔性[AWG] 14 ... 8 (按IEC标准修订)

柔性导线横截面（套管不带塑料绝缘管） 1.5 mm ... 10 mm

柔性导线横截面（带塑料绝缘管的套管） 1.5 mm ... 6 mm

2根横截面相同的导线，刚性导线 0.5 mm? ... 4 mm

2根横截面相同的导线，AWG刚性 20 ... 10 (按IEC标准修订)

2根横截面相同的导线，柔性导线 0.5 mm ... 4 mm

2根横截面相同的导线，AWG柔性 20 ... 10 (按IEC标准修订)

2根具有相同横截面的导线，柔性，带套管但不带塑料套管 0.5 mm ... 2.5 mm

标称电流 57 A

额定电压 800 V

额定横截面 10 mm
