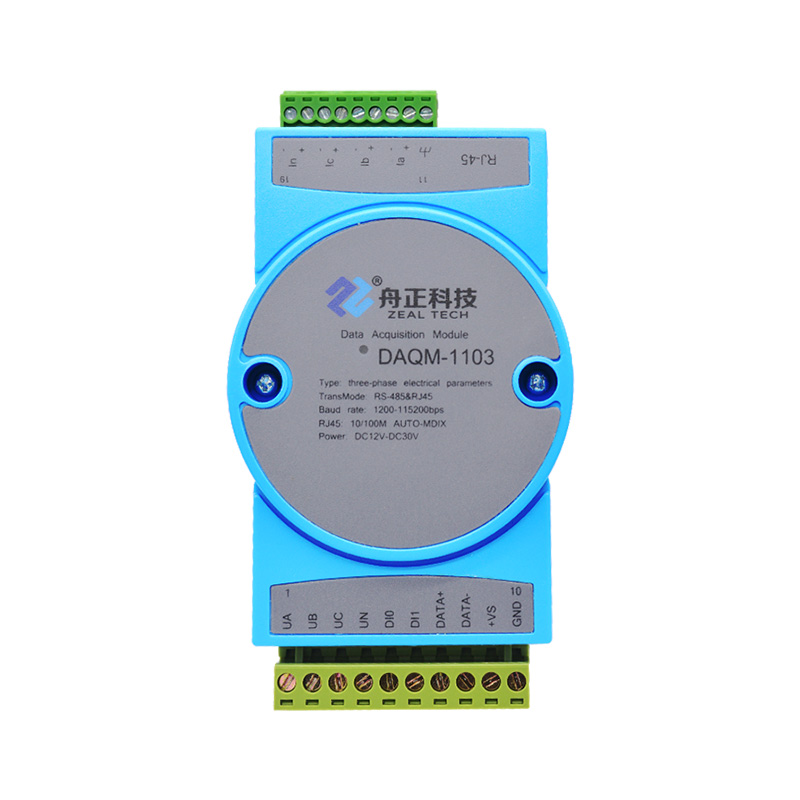

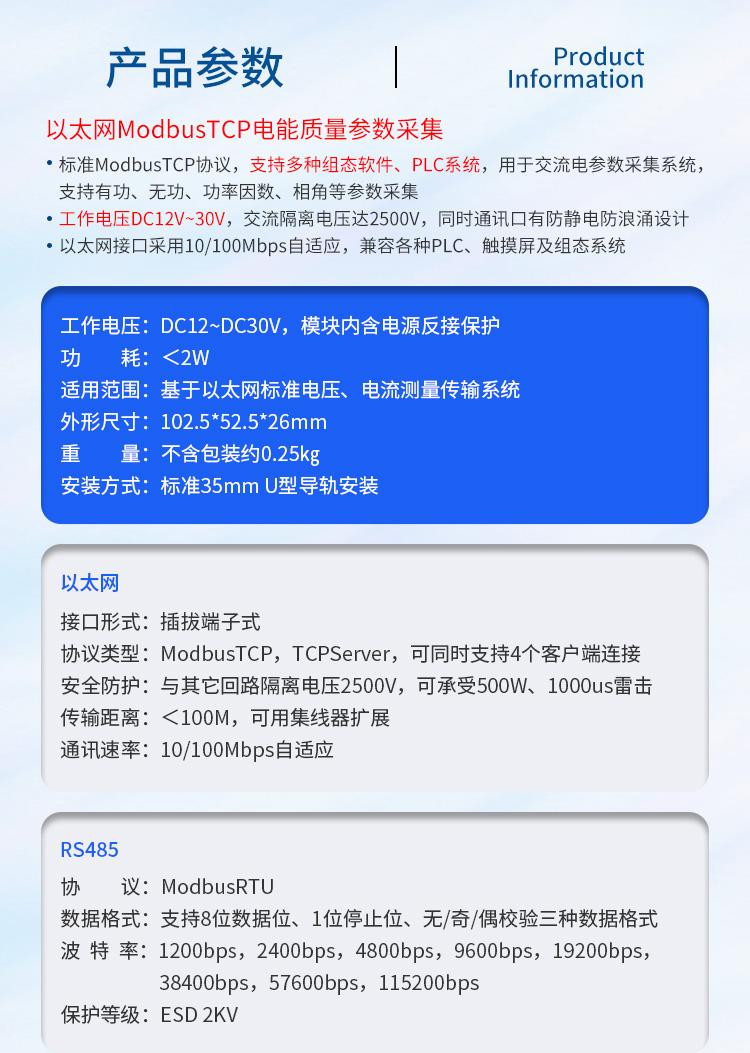

DAQM-1103 采用标准 ModbusTCP 协议，支持多种组态软件、PLC 系统。用于交流电参数采集系 统，支持有功、无功、功率因数、相角等参数采集。产品工作电压 DC12-30V，标准 35mm 导轨安 装，交流隔离电压达 2500V，同时通讯口有防静电防浪涌设计，10/100Mbps 自适应以太网和 RS485 双接口设计，支持 MODBUS 协议兼容各种 PLC、触摸屏及组态系统。

工作电压 DC12-DC30V,模块内含电源反接保护

功 耗 ＜2W

以太网

接口形式 插拔端子式

协议类型 ModbusTCP ，TCPServer，可同时支持 4 个客户端连接

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

传输距离 ＜100M，可用集线器扩展

通讯速率 10/100Mbps 自适应

RS485

协 议 ModbusRTU

数据格式 支持 8 位数据、1 位停止位、无/奇/偶校验三种数据格式

波 特 率 1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps， 57600bps，115200bps

保护等级 ESD 2KV

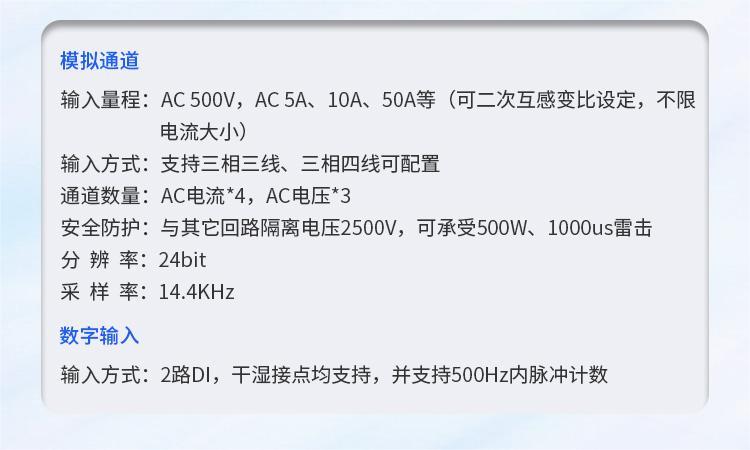

模拟通道

输入量程 AC 500V，AC 5A、50A、10A(支持二次互感变比设定)

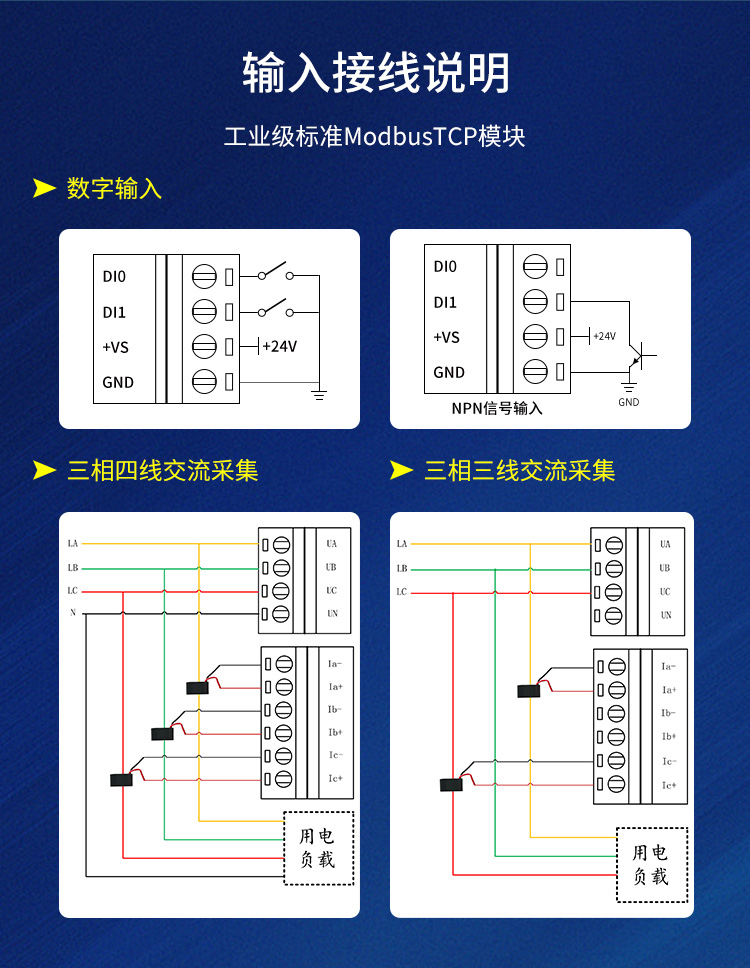

输入方式 支持三相三线、三相四线可配置

通道数量 AC 电流*4，AC 电压*3

安全防护 与其它回路隔离电压 2500V，可承受 500W、1000us 雷击

分 辨 率 24bit

采 样 率 14.4KHz

数字输入

输入方式 支持干接点，湿接点 支持 500Hz 计数

适用范围 基于以太网标准电压、电流测量传输系统

精度等级 0.2S
