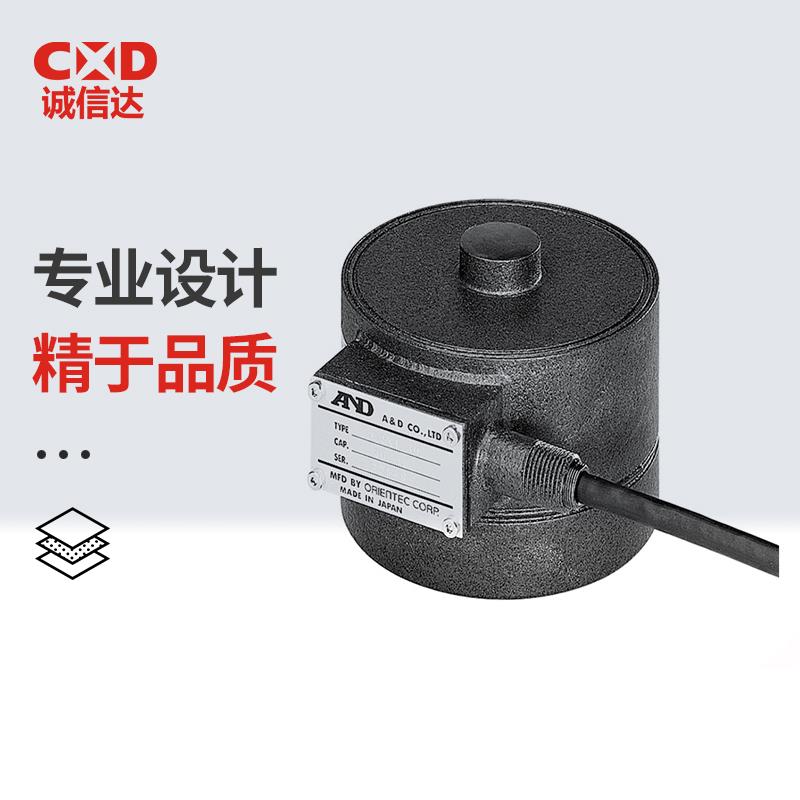

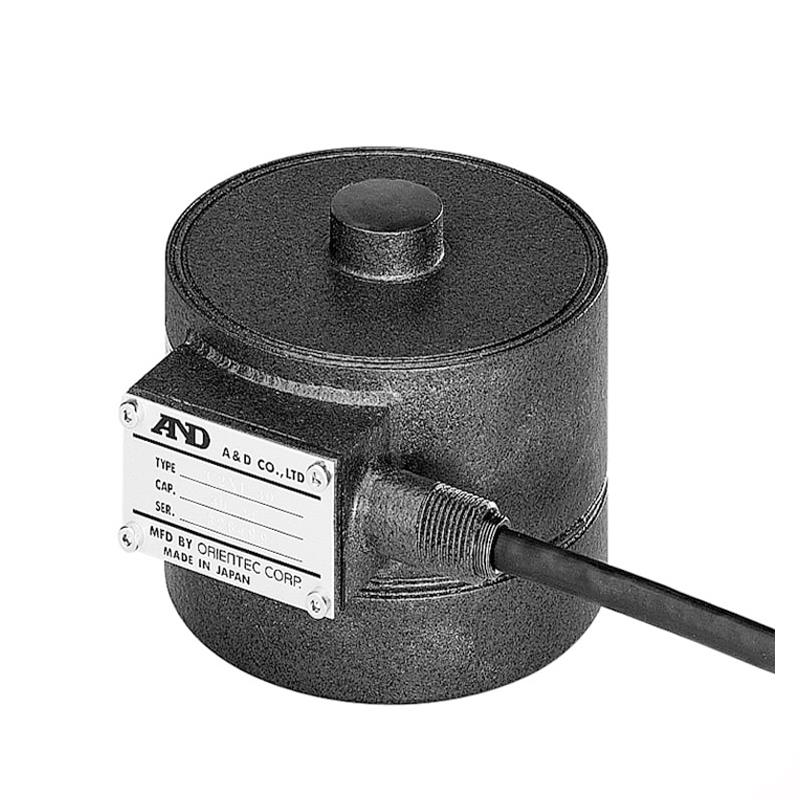

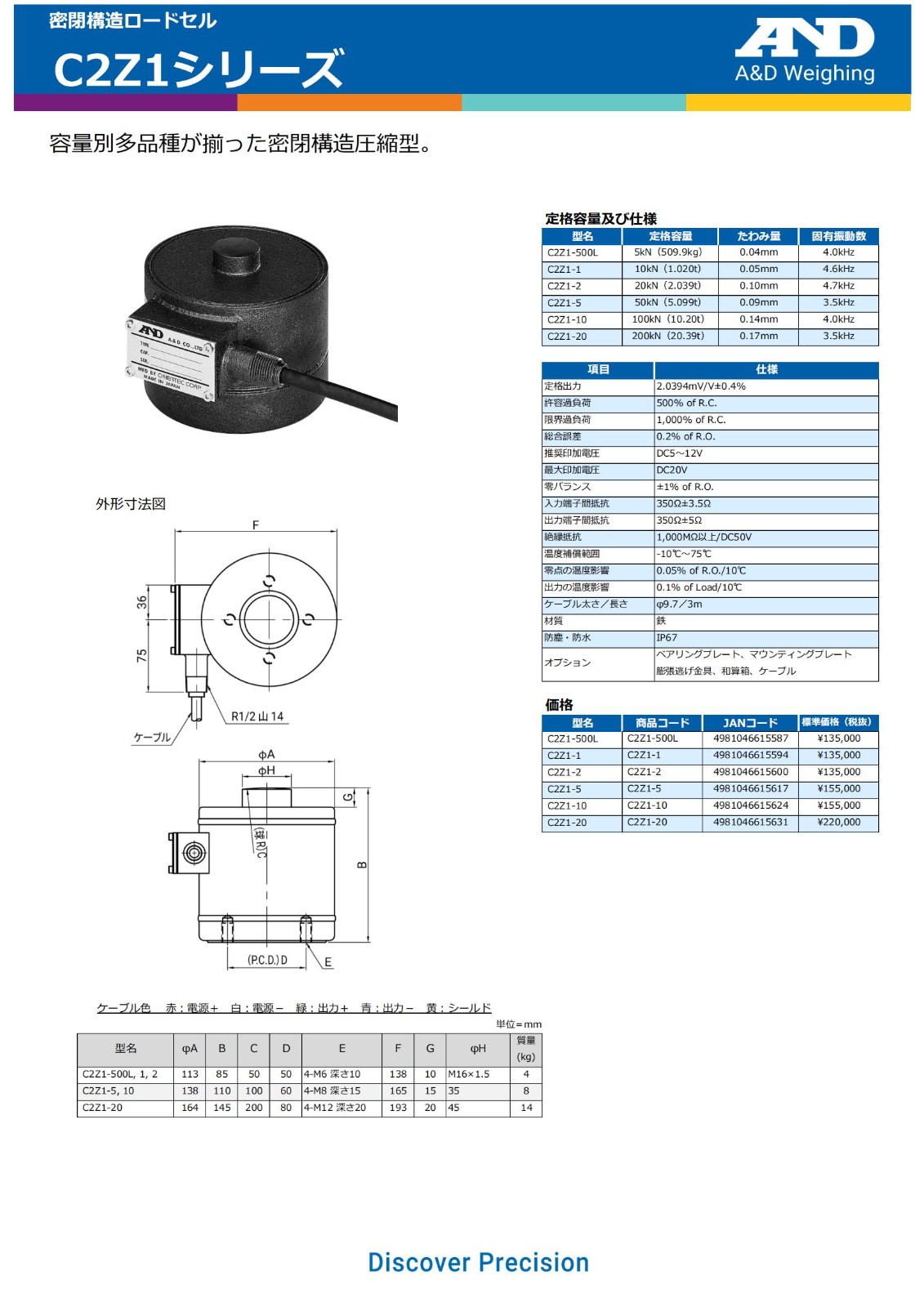

日本 AND艾安得称重传感器C2Z1系列
价格:电议
地区:广东省 深圳市
手 机:13423862110
图文详情
产品属性
相关推荐
称重传感器是一种将物体的重量(或质量)转换为可测量电信号的装置,广泛应用于工业自动化、物流、医疗、农业等领域。其核心原理是利用弹性元件的形变与受力的关系,通过敏感元件将机械量转化为电量,从而实现对重量的测量。
弹性体受力形变:
当物体作用于传感器的弹性体(如梁式、柱式、轮辐式等结构)时,弹性体发生微小形变。
应变片感知形变:
粘贴在弹性体上的应变片(由金属箔或半导体材料制成)随弹性体形变而改变电阻值。
电信号转换:
应变片组成惠斯通电桥,电阻变化导致电桥失衡,输出与重量成比例的电压信号(通常为毫伏级)。
信号放大与处理:
微弱电信号经放大器放大后,可通过模数转换(A/D)变为数字信号,供显示仪表、控制系统或计算机采集分析。
类型 | 结构特点 | 适用场景 | 优缺点 |
---|---|---|---|
柱式传感器 | 圆柱形或方柱形弹性体,抗压 / 拉性能好 | 大型衡器、汽车衡、料罐称重 | 精度高、稳定性好,但体积较大,安装需垂直受力 |
梁式传感器 | 悬臂梁或双孔梁结构,抗侧力能力强 | 电子平台秤、皮带秤、吊钩秤 | 安装方便,适合动态称重;量程较小(通常几吨至几十吨) |
轮辐式传感器 | 轮辐状弹性体,抗偏载能力强,高度低 | 地磅、仓储秤、试验机 | 体积小、精度高,适合空间受限场景;对安装平面平整度要求高 |
S 型传感器 | S 型结构,拉压两用,抗侧向力 | 吊钩秤、料斗秤、试验机 | 适合吊拉式安装,动态响应快;量程通常较小(几十公斤至几吨) |
波纹管式传感器 | 波纹状弹性体,灵敏度高,抗冲击 | 电子计价秤、小型料罐、包装秤 | 体积小、成本低,但抗过载能力较弱 |
压力式传感器 | 扁平式结构,用于测量表面压力 | 床垫压力监测、汽车胎压监测 | 接触式测量,需均匀受力;适合微小压力检测 |
一年
测量精准
