不锈钢汇流箱主要用于太阳能光伏发电系统，以下将从其特点、分类、结构与原理、应用场景等方面进行详细介绍：

• 特点

• 材质优势：采用不锈钢材质，具有良好的耐腐蚀性、抗氧化性和抗紫外线能力，能适应户外各种恶劣环境，如高温、高湿、盐雾等，使用寿命长。

• 防护性能：防护等级通常达到 IP54 以上，具备良好的防水、防尘性能，可有效防止雨水、灰尘等进入箱体内，确保内部电气元件的正常运行。

• 安全可靠：内部配置有防雷器件、直流熔断器、断路器等保护装置，能有效防止雷击、短路、逆流等故障，保护光伏系统的安全运行。

• 维护简便：不锈钢材质的箱体表面光滑，不易积尘和生锈，清洁维护方便；且内部结构设计合理，电气元件布局清晰，便于检修和更换部件。

• 分类

• 直流汇流箱：用于将多个太阳能光伏电池板串联组成的光伏串列进行并联汇流，把大量的光伏串列电缆汇拢简化，再连接到逆变器或直流控制系统，减少太阳能光伏电池阵列与逆变器之间的连线。

• 交流汇流箱：主要用于解决多台逆变器的情况下，把逆变器的单相或三相输出汇集成更大功率的输出，以减少交流电缆的数量，简化交流布线施工。

•

•

• 结构与原理

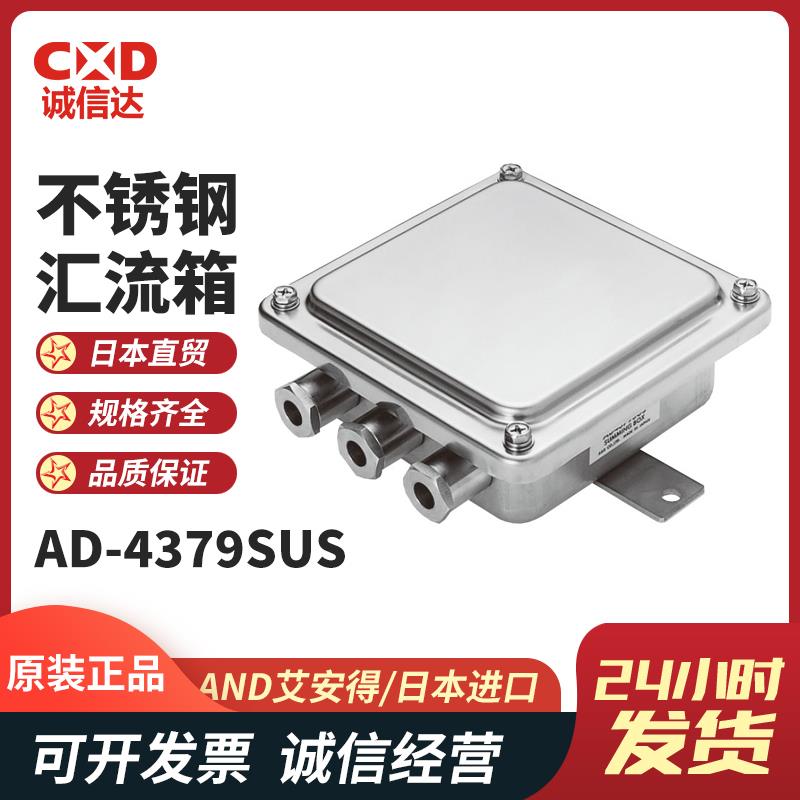

• 箱体：采用不锈钢材质制成，具有一定的强度和密封性，为内部电气元件提供保护外壳。

• 直流断路器：是整个汇流箱的输出控制器件，主要用于线路的分 / 合闸，工作电压高至 DC1000V，选型时需考虑温度、海拔降容系数，且要选择光伏专用直流断路器。

• 直流熔断器：在组件发生倒灌电流时，能够及时切断故障组串，额定工作电压达 DC1000V，额定电流一般选择 15A（晶硅组件），可安全地保护光伏组串及其导体免受逆向过载电流的威胁。

• 防反二极管：主要作用是防止组串之间产生环流，与组件接线盒中的二极管作用不同，组件接线盒中的二极管主要是当电池片被遮挡时提供续流通道。

• 数据采集模块：采用霍尔电流传感器和单片机技术，对每路光伏阵列的电流信号进行采样，经 A/D 转换变成数字量后，变换为标准的 RS-485 数字量信号输出，方便用户实时掌握整个电站的工作状态。

• 保护单元：通常为直流高压电涌保护单元，是光伏发电系统专用的防雷产品，具有过热、过流双重自保护功能，采用模块化设计，可带电更换，并有劣化显示窗口，可带遥信告警装置，利用数据采集模块，可实现远程监控。

• 应用场景

• 大型光伏电站：在大型地面光伏电站中，通常会有大量的太阳能光伏电池板，需要使用不锈钢汇流箱将众多光伏串列进行汇流，便于后续的逆变和并网操作。

• 分布式光伏发电系统：如工业厂房、商业建筑、居民住宅等屋顶光伏发电系统，也会用到不锈钢汇流箱，将不同位置的光伏组件产生的电流进行汇流和集中管理。

• 光伏扶贫项目：在一些农村或贫困地区的光伏扶贫项目中，不锈钢汇流箱作为光伏发电系统的重要组成部分，可确保光伏发电系统的稳定运行，为贫困地区提供清洁能源和经济收益。
