手动立式机台：小巧多用的测试助手

手动立式机台作为一类在工业测试、小型产品制造及零部件检测等领域应用广泛的设备，以其独特的结构设计和便捷的操作方式，满足了多样化的生产与检测需求。

一、应用场景

（一）小型电子产品与连接器测试

在小型电子产品生产线上，手动立式机台可用于测试按键手感、弹性元件的性能。例如，对于手机按键、耳机线控按键，通过机台施加精准的压力，测量按键触发所需的力度及回弹情况，确保产品操作手感一致且符合设计标准。在连接器检测方面，能进行插入、拔出力测试，评估连接器的连接可靠性，防止因插拔力不当导致的接触不良等问题，保障电子产品的电气连接稳定性。

（二）小型弹簧性能检测

小型弹簧如电子设备中的压缩弹簧、拉伸弹簧，其性能直接影响产品的功能。手动立式机台加装电子卡尺后，可对弹簧进行压缩或拉伸测试。精/确测量弹簧在不同变形量下所承受的力，从而得出弹簧的刚度、弹性极限等关键参数，助力弹簧生产企业把控产品质量，也方便使用弹簧的企业对采购的弹簧进行质量抽检。

（三）其他轻工业产品的力学性能测试

轻工业产品如玩具、文具等，部分零部件需要一定的力学性能指标。比如玩具中的活动部件，需测试其转动、按压的阻力；文具的开合部件，要检测开启、关闭的力度。手动立式机台能够模拟这些实际使用中的力学场景，为产品质量检测提供数据支持，确保产品安全、易用，符合相关质量标准。

二、结构与工作机制

（一）主体架构

手动立式机台通常采用坚固的金属材质构建主体框架，确保在测试过程中能稳定承载各类负荷而不发生变形。其立式结构设计紧凑，占用空间小，适合在实验室、小型工厂车间等空间有限的环境中使用。框架一般包括底座、立柱和横梁等部分，各部分通过精密加工的连接件牢固组装，保证整体结构的刚性和稳定性。

（二）驱动与传动系统

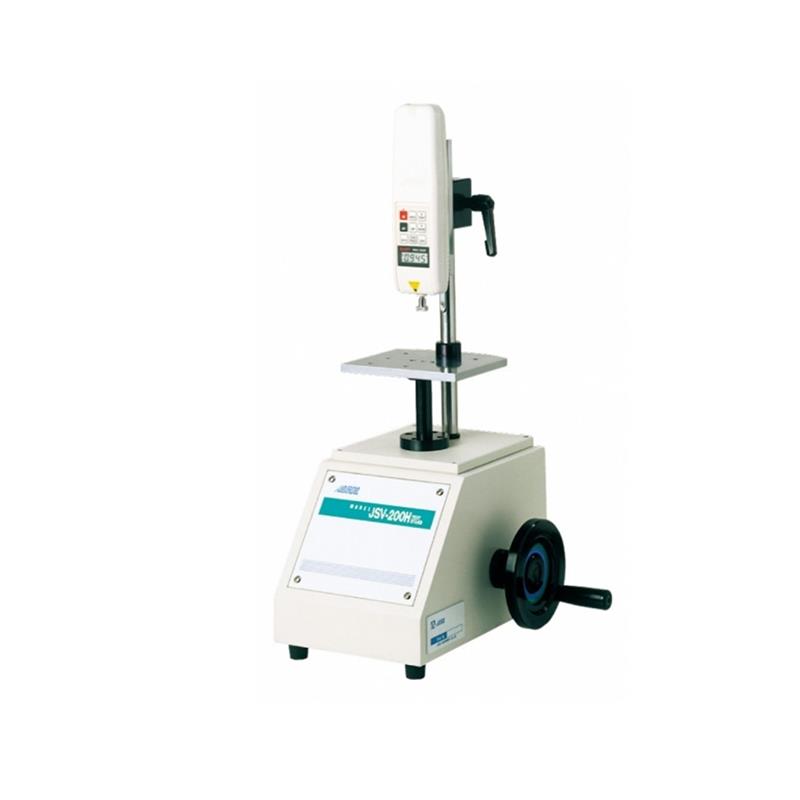

该类机台主要依靠手动驱动方式运作。常见的是通过侧面的手轮操作，手轮连接梯形螺杆或丝杠等传动部件。当转动手轮时，螺杆旋转，带动与螺杆配合的滑块或测试夹具沿立柱方向上下移动。这种传动方式操作简单、稳定，且操作人员能直观地感受到施加力的大小，便于精准控制测试过程。同时，梯形螺杆等传动部件具备自锁功能，可在测试过程中保持夹具位置固定，防止因外力干扰导致测试数据不准确。

（三）测试夹具与附件安装位

机台配备多种可更换的测试夹具，以适应不同形状、尺寸和类型的测试样品。夹具设计充分考虑通用性和夹持稳定性，例如针对小型电子产品的平板式夹具、用于弹簧测试的专用夹头。此外，机台预留有附件安装位置，方便加装数显标尺、电子卡尺、推拉力计等辅助测量仪器。数显标尺可实时显示夹具移动的位移量，与推拉力计配合，能同时获取力值和位移数据，为复杂的力学性能测试提供全面的数据支持。
