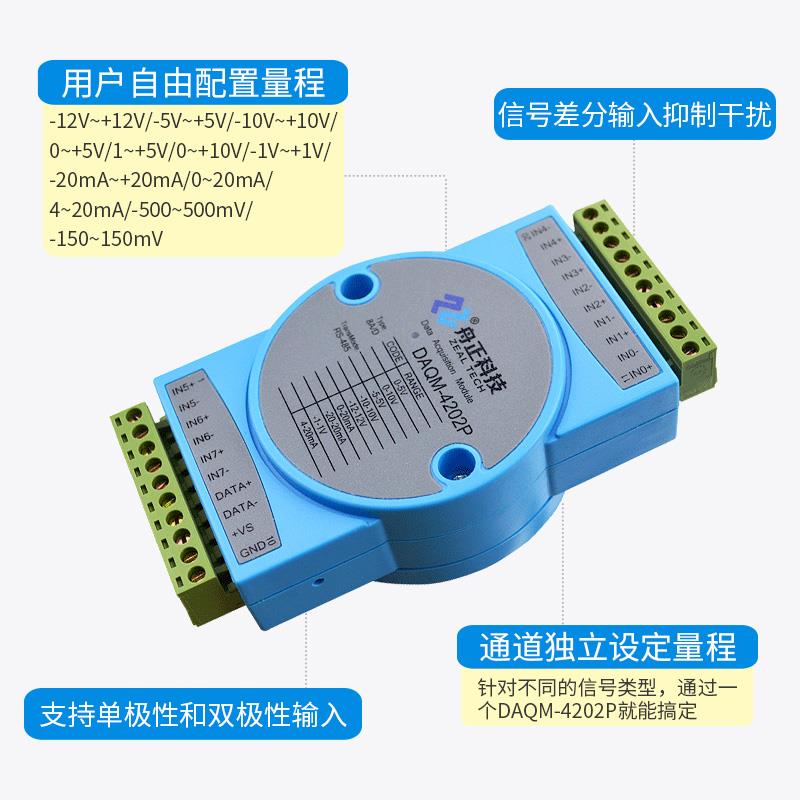

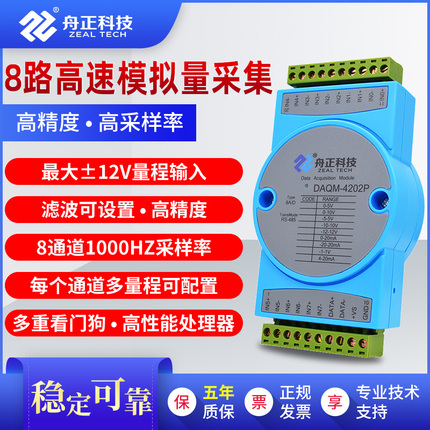

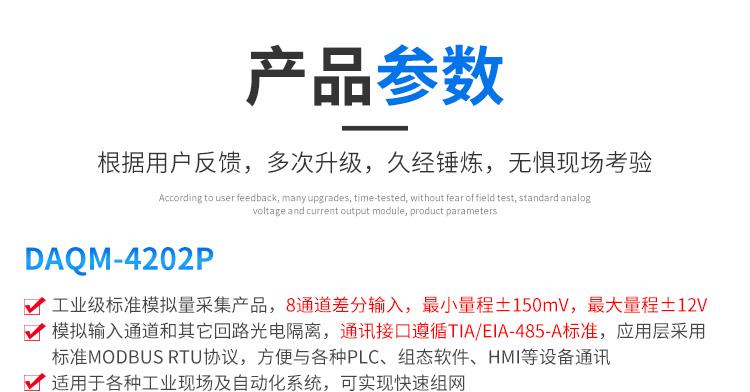

DAQM-4202P 是一款工业级标准模拟量采集产品，8 通道差分输入，量程范围±150mV至±12V，所有通道可以单独设置量程。模拟输入通道和其它回路光电隔离，通讯接口遵循 TIA/EIA-485-A 标准，应用层采用标准 MODBUS RTU 协议，方便与各种 PLC、组态软件、HMI 等设备通讯，产品工作温度范围-40~85 摄氏度，适用于各种工业现场及自动化系统，可实现快速组网，构建基于工业现场总线的分布式数据采集系统。

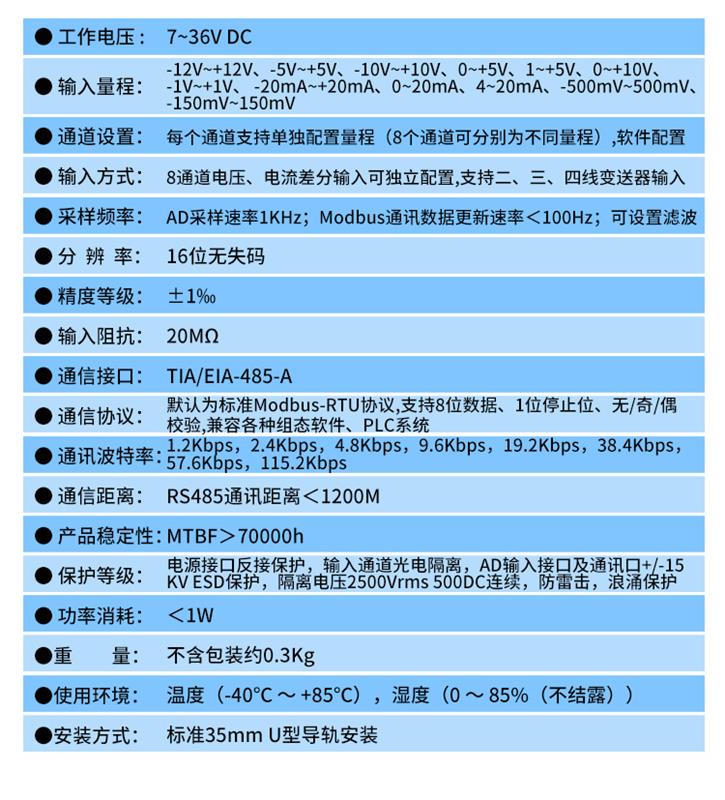

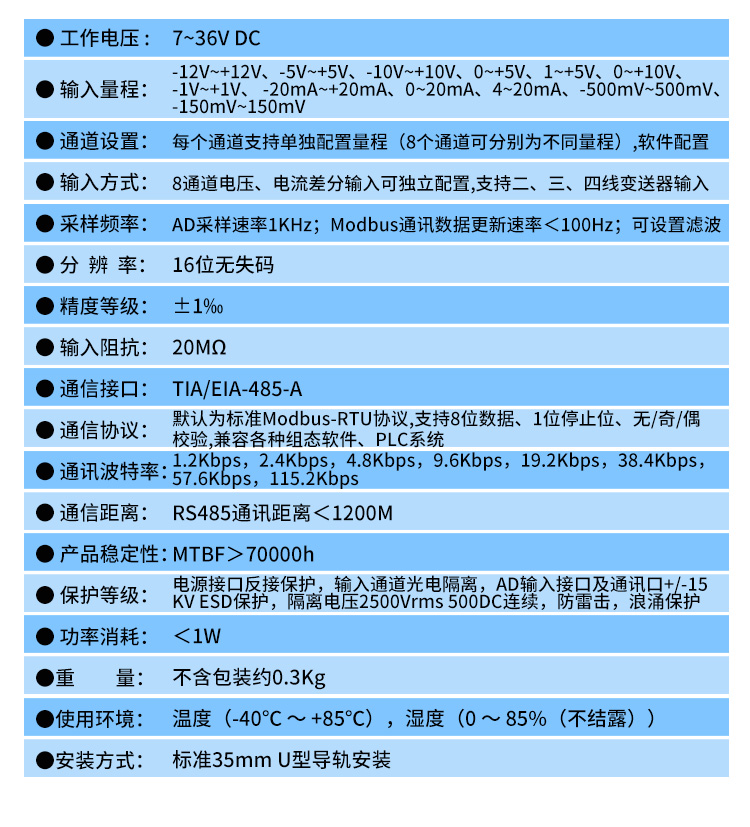

 工作电压 7~30V DC

输入量程 -12V~+12V、-5V~+5V、-10V~+10V、0~+5V、0~+2.5V、1~+5V 、0~+10V 、-1V~+1V、 -20mA ~+20mA 、0~20mA、4~20mA、-500mV~500mV、-150mV~150mV；

通道设置 每个通道支持单独配置量程（8 个通道可分别为不同量程），软件配置

输入方式 8 通道电压、电流差分输入可独立配置，支持二、三、四线变送器输入

采样频率 AD 采样速率 1KHz；Modbus 通讯数据更新速率<100Hz；可设置滤波

分 辨 率 16 位无失码

精度等级 优于 0.1%

输入阻抗 电压时 20MΩ，电流 250Ω

通信接口 TIA/EIA-485-A

通信协议 默认为标准 Modbus-RTU 协议 支持 8 位数据、1 位停止位、无/奇/偶校验 兼容各种组态软件、PLC 系统

通 讯 波 特 率 1.2Kbps，2.4Kbps，4.8Kbps，9.6Kbps，19.2Kbps，38.4Kbps，57.6Kbps，115.2Kbps

通信距离 RS485 通讯距离＜1200M

产 品 稳 定 性 MTBF > 70000h

保护等级 电源接口反接保护，输入通道光电隔离，AD 输入接口及通讯口+/-15KV ESD 保护，隔离 电压 2500Vrms 500DC 连续，防雷击，浪涌保护

功率消耗 <1W
