流量计

流量计是用于测量流体（液体、气体或蒸汽）流量的仪表，广泛应用于工业、能源、环保、医疗等领域。根据测量原理和结构，流量计可分为多种类型，每种类型适用于不同的流体特性和场景需求。以下是常见流量计的详细介绍：

一、主要类型与特点

1. 差压式流量 计

原理：通过测量流体流经节流装置（如孔板、文丘里管）时产生的压差，结合流体密度和管道参数计算流量。

特点：技术成熟，应用广泛，适用于高温、高压场景；可测量液体、气体、蒸汽。

2. 速度式流量 计

通过测量流体平均流速计算流量，常见类型包括：

涡轮流量 计

• 原理：流体推动涡轮叶片旋转，转速与流速成正比，通过电磁感应装置检测转速。

• 特点：

• 精度高（±0.2%~±1%），重复性好，适用于清洁液体（如燃油、润滑油）。

• 需直管段（上游≥10D，下游≥5D），对流体粘度敏感，不适用于高粘度或含颗粒流体。

• 应用：航空燃油计量、化工流程中的精密控制。

涡街流量 计

• 原理：流体流经漩涡发生体时产生交替漩涡（卡门涡街），漩涡频率与流速成正比。

• 特点：

• 压损小，测量范围宽（量程比 10:1），适用于蒸汽、气体、液体。

• 对雷诺数敏感，低流速时精度下降（一般 ±1.5%~±2%）。

• 应用：供热系统蒸汽计量、压缩空气流量监测。

超声波流量 计

• 原理：利用超声波顺流 / 逆流传播的时间差或多普勒效应测量流速（详见超声波流量 计专题）。

• 特点：非接触测量，无压损，适用于大管径、腐蚀性或非导电流体；含杂质流体需选多普勒式。

3. 容积式流量 计

通过计量元件与流体之间的容积变化测量流量，类似 “齿轮泵” 原理。

• 类型：椭圆齿轮流量 计、腰轮流量 计、刮板流量 计。

• 特点：

• 精度极高（±0.1%~±0.5%），适用于高粘度、低雷诺数流体（如重油、糖浆）。

• 压损较大，需定期清理内部元件以防磨损。

• 应用：食用油灌装、化工原料精密计量。

•

•

•

•

4. 质量流量 计

直接测量流体质量流量，不受温度、压力影响。

• 科里奥利流量 计（科氏力流量计）：

• 原理：流体流经振动管道时产生科里奥利力，力的大小与质量流量成正比。

• 特点：精度 ±0.1%~±0.5%，可测液体、气体、浆液；压损较大，管径受限（通常≤DN300）。

• 应用：食品行业酱料计量、制药行业高纯度流体测量。

5. 其他类型

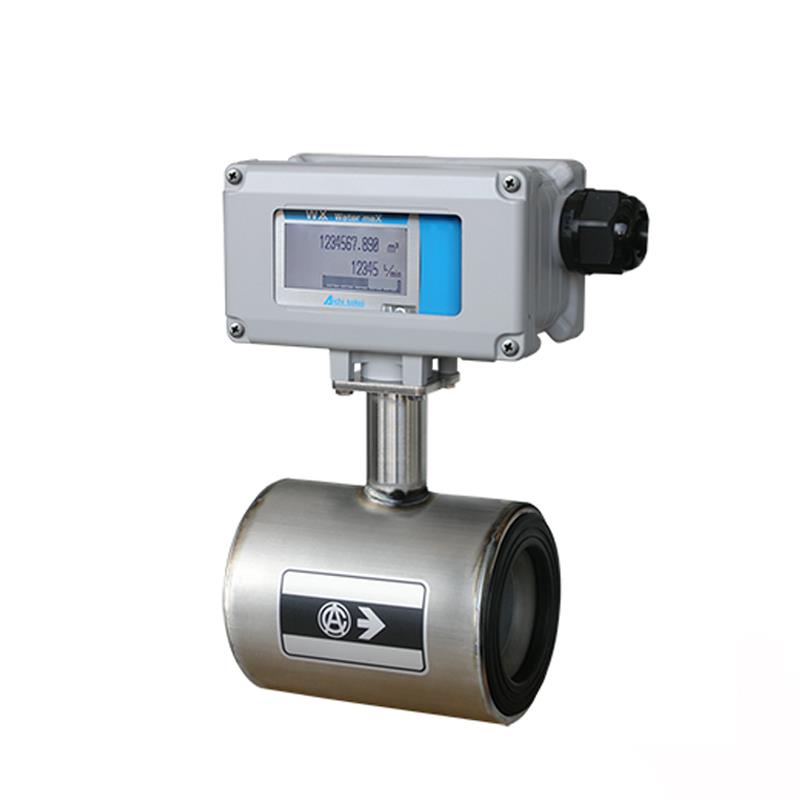

• 电磁流量 计：基于法拉第电磁感应定律，适用于导电液体（如水、污水），精度 ±0.5%~±1%，需满管流动。

• 转子流量 计（浮子流量 计）：浮子在锥形管中随流量上下移动，直观显示流量，适用于小管径、低流速场景（如实验室）。

• 热式质量流量 计：通过测量流体带走的热量计算质量流量，适用于气体（如空气、氮气），精度 ±1%~±2%。

二、维护与校准

常规维护

• 定期检查：

• 机械类仪表（如涡轮、容积式）需检查转动部件磨损情况，清理杂质。

• 电子类仪表（如电磁、超声波）需检查信号线缆连接、传感器密封性能。

• 参数验证：对比上下游流量 计数据（如并联管道），或通过工艺物料平衡间接验证。

校准方法

1. 实流校准：使用标准流量校准装置（如活塞式校准台），通入实际流体进行比对，精度最/高。

2. 干式校准：部分智能仪表（如科氏力、超声波）支持软件校准，通过理论计算验证参数。

3. 周期要求：贸易结算用仪表需每年校准，工业过程仪表可每 2~3 年校准一次。
