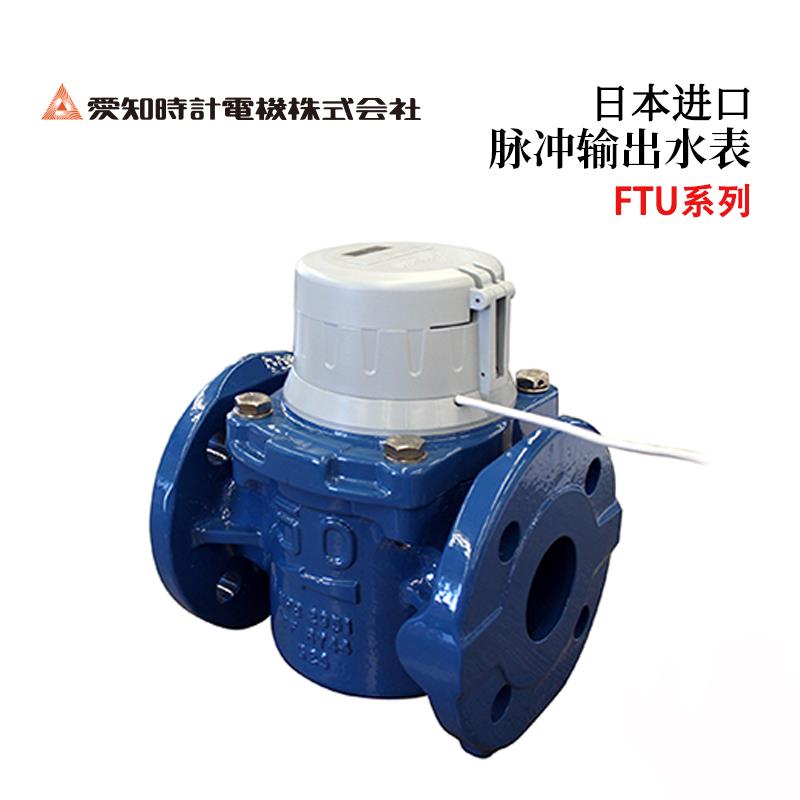

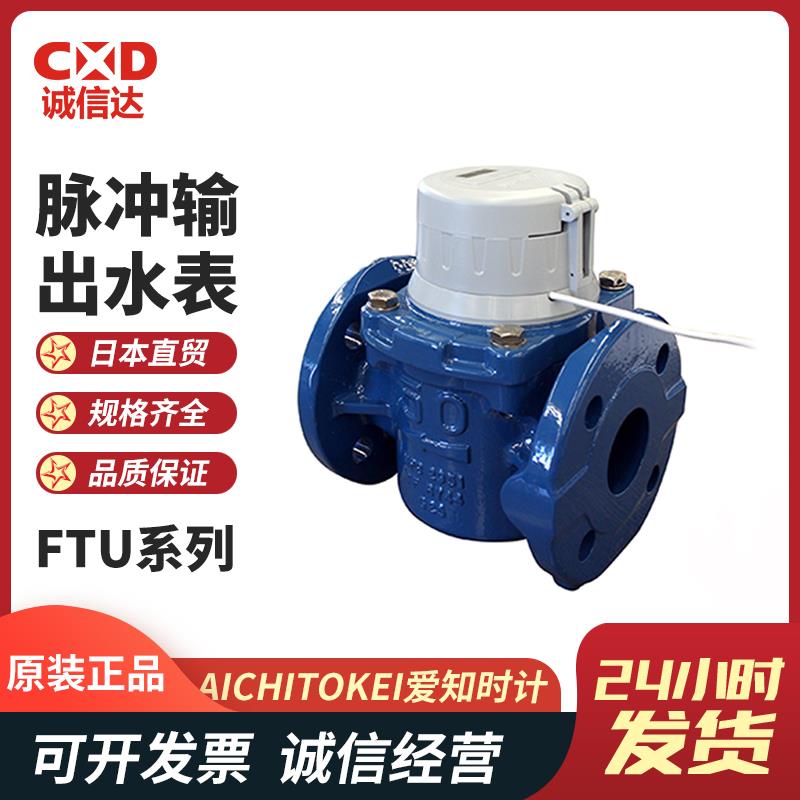

脉冲输出水表简介

脉冲输出水表是一种基于机械测量原理，通过电子技术实现信号输出的计量仪表。它在传统机械水表的基础上增加了脉冲信号发生装置，可将水流驱动叶轮的机械转数转化为电脉冲信号，便于后续电子设备（如采集器、控制器）进行数据采集和处理。这类水表广泛应用于需要远程监控或自动化管理的场景，是智能水务系统中常见的前端计量设备。

脉冲输出水表核心原理与结构

1. 工作原理

• 机械测量阶段：
  水流通过水表时驱动叶轮（旋翼或轴流叶轮）旋转，叶轮的转数与水流量成正比。

• 脉冲信号转换阶段：

• 电磁感应式：叶轮上安装导磁材料（如铁磁片），靠近固定的电磁传感器（如干簧管、霍尔元件）。叶轮每旋转一圈，磁片靠近传感器一次，触发一次电磁感应，产生一个脉冲信号。

• 光电式：叶轮上带有透光 / 遮光标记（如黑白条纹），两侧安装发光二极管（LED）和光敏元件。叶轮旋转时，标记交替遮挡光线，光敏元件因光强变化产生电脉冲。

2. 关键结构

• 机械计量部分：与传统机械水表一致，包括叶轮、减速齿轮组、计数器（显示累计流量）。

• 脉冲发生装置：

• 传感器（电磁或光电元件）：检测叶轮旋转信号。

• 信号调理电路：对原始脉冲信号进行放大、整形，确保输出稳定的电信号（如方波）。

• 输出接口：通常为干接点（脉冲输出端子）或电气接口（如 RS485），用于连接外部采集设备。

•

•

脉冲输出水表分类与典型应用

1. 按传感器类型分类

2. 按应用场景分类

• 民用智能化改造：

• 老旧小区机械水表升级为脉冲水表，搭配集中器实现远程抄表（如每栋楼安装一个采集器，读取各户脉冲信号）。

• 场景示例：用户通过微信公众号查询用水数据，水务公司通过脉冲累计量计算水费。

• 工业过程控制：

• 与 PLC（可编程逻辑控制器）连接，实时监测生产线用水量，触发定量补水或排水（如脉冲信号达设定值时自动开关阀门）。

• 水资源监测系统：

• 用于农业灌溉计量，脉冲信号接入物联网网关，远程监控各灌区用水量，实现按用量收费或节水调度。

脉冲输出水表核心功能

• 流量计量：通过机械计数器显示累计流量，同时输出脉冲信号（脉冲数与流量成线性关系）。

• 信号输出：

  脉冲频率：与水流速度成正比（例：流量越大，单位时间内脉冲数越多）。

  输出形式：

• 干接点信号：脉冲通断信号（如常开 / 常闭触点），适合短距离传输。

• 电平信号：如 5V/12V 方波信号，需搭配屏蔽线防止干扰。

• 辅助功能（部分型号）：

• 防倒装设计：通过机械结构或传感器识别水表安装方向，反向流动时脉冲不计入或报警。

• 温度补偿：在水温变化较大的场景（如热水表），修正温度对水密度的影响，提升计量精度。

脉冲输出水表安装与维护要点

1. 安装要求

• 机械部分：

• 水平安装，水流方向与水表箭头一致，避免倒装或倾斜导致叶轮卡阻。

• 上游安装管道过滤器（尤其水质较差时），防止杂质堵塞叶轮或磨损传感器。

• 电子部分：

• 脉冲信号线需使用屏蔽电缆，远离强电线路（如电力电缆），避免电磁干扰。

• 传感器接线端需做好防水处理（如使用防水接头），防止雨水渗入损坏电路。

2. 维护建议

• 定期检查：

• 每 1-2 年清理水表内部杂质（如拆开表壳冲洗叶轮和传感器），尤其在水质浑浊的地区。

• 测试脉冲信号输出是否正常：用万用表或脉冲采集器检测脉冲频率，与实际流量对比（例：开 10L 水龙头，应输出对应脉冲数）。

• 故障排查：

• 脉冲无输出：检查传感器是否松动、磁片 / 遮光片是否脱落，或电路是否断电。

• 计量不准：若机械计数器与脉冲累计量差异大，可能是叶轮磨损或传感器灵敏度下降，需更换部件。
