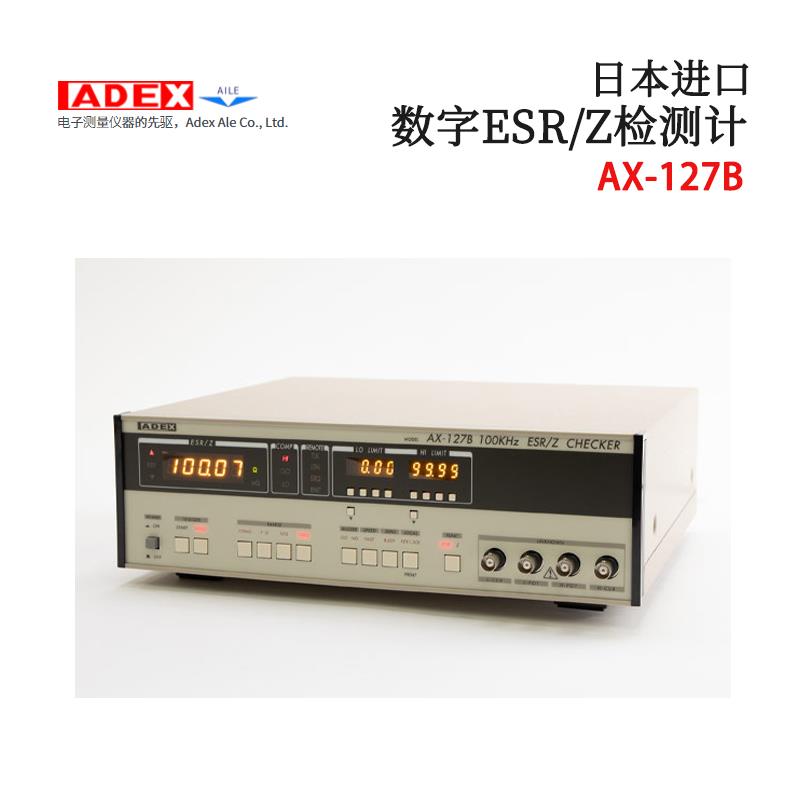

ESR/Z 检测计是一种用于测量电子元件等效串联电阻（ESR）和阻抗（Z）的仪器，以下是其详细介绍：

 ESR/Z 检测计工作原理

• ESR 测量：通过向被测元件施加特定频率和幅度的交流信号，测量元件两端的电压以及通过元件的电流，依据欧姆定律计算出元件的电阻值。由于 ESR 通常较小，所以仪器需具备高精度测量电路和低噪声性能以保证测量准确。

• 阻抗测量：常采用电桥法或网络分析法。电桥法是调节电桥平衡来测量阻抗，平衡时根据已知标准电阻和电容等元件值计算被测元件阻抗；网络分析法则是向被测元件输入不同频率信号，测量其反射系数或传输系数，进而得出阻抗。

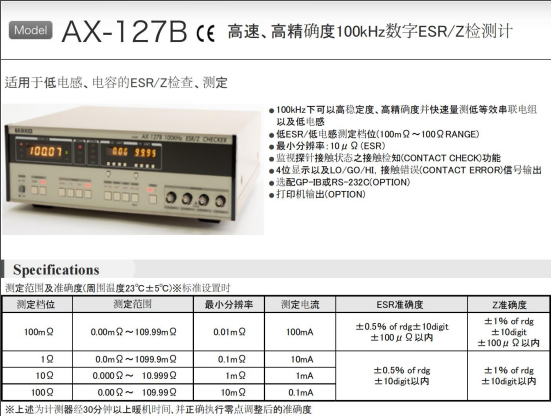

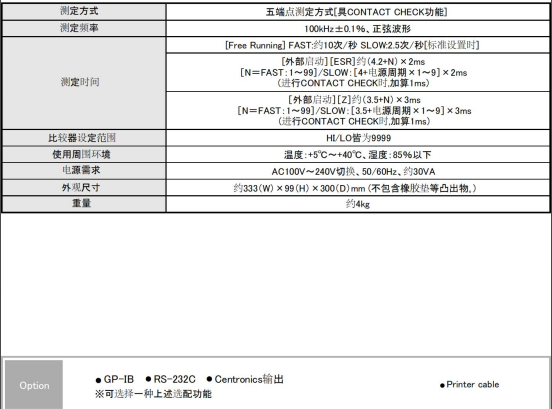

 ESR/Z 检测计功能特性

• 多参数测量：除 ESR 和 Z 外，部分先进的检测计还能测量电容值（C）、电感值（L）、品质因数（Q）等相关参数，可全面评估电子元件性能。

• 宽频率范围：为满足不同电子元件测量需求，一般具有较宽频率范围，从几十赫兹到几十兆赫兹甚至更高。不同频率下的测量结果有助于分析元件在不同工作条件下的特性。

• 高精度与高分辨率：具备高精度测量能力，能准确测量 ESR 和 Z 的微小变化。高分辨率显示可使用户清晰读取测量数据，例如能精/确到小数点后几位的电阻值和阻抗值。

• 自动量程切换：可依据被测元件参数大小自动切换测量量程，确保在不同测量范围内都能获得准确结果，避免用户手动切换量程的繁琐操作，减少因量程选择不当导致的测量误差。

• 数据存储与接口功能：通常配有数据存储功能，可记录多个测量数据，方便用户后续查看和分析。同时具备多种接口，如 USB、RS232、LAN 等，可与计算机或其他外部设备连接，实现数据传输和远程控制。

•

•


 ESR/Z 检测计应用场景

• 电子元件生产与质量检测：在电子元件生产中，对原材料、半成品和成品进行快速、准确的 ESR 和 Z 测量，筛选出性能不良元件，提高产品质量。如电容器生产中，通过测量 ESR 判断电容内部电极连接及电解质损耗情况；电感器生产中，测量 Z 评估电感性能是否符合设计要求。

• 电子电路设计与研发：帮助工程师在设计阶段根据电路工作频率、电压、电流等参数要求，精/确测量元件的 ESR 和 Z，选择合适电子元件，确保电路性能和稳定性。例如设计开关电源电路时，选 ESR 较低的电容减少电源纹波；设计射频电路时，精/确控制电感和电容的阻抗对实现良好信号传输和匹配至关重要。

• 电子设备维修与故障诊断：电子设备出现故障时，测量相关元件的 ESR 和 Z 可快速定位故障元件。如电源电路中电容 ESR 增大可能导致电源输出电压不稳定，通过测量 ESR 可及时发现并更换损坏电容；音频放大器电路中，若电感的阻抗变化，可能影响音频信号传输和放大，通过测量 Z 可判断电感是否正常。
