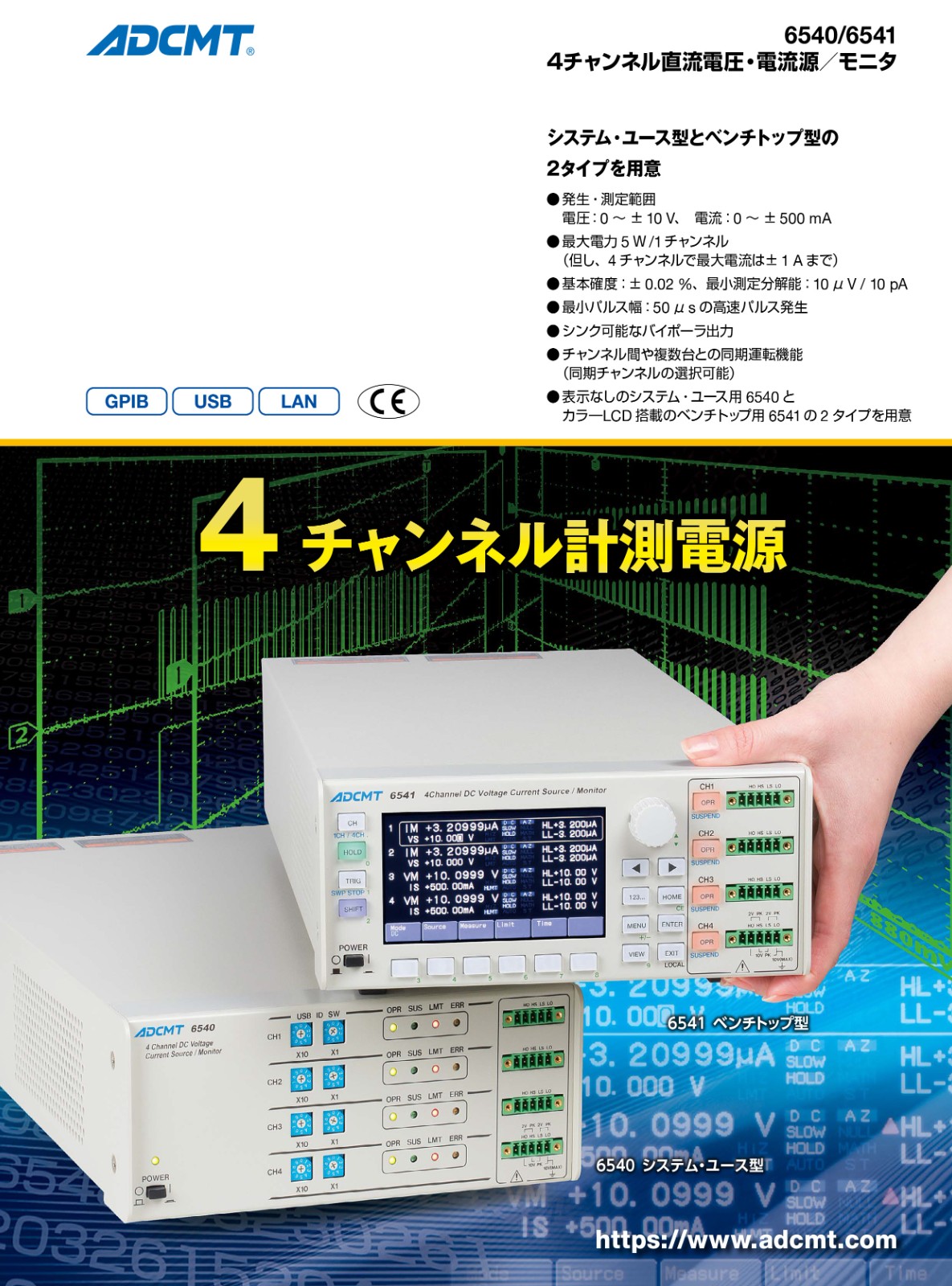

日本 ADCMT 爱德万 6540/6541 是紧凑型四通道直流电压 电流发生器，以下是详细介绍：

电流发生器型号特点

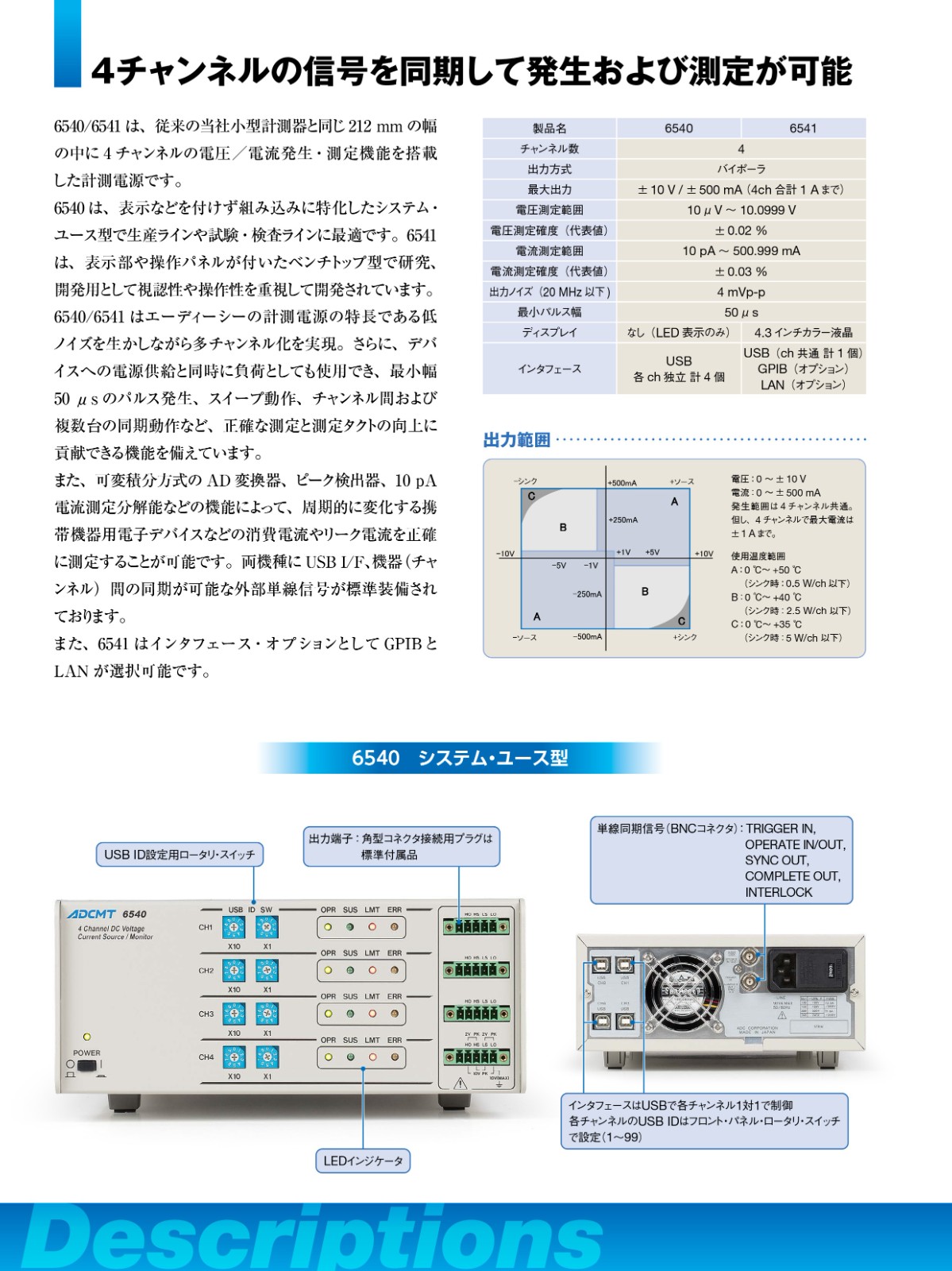

• 6540：系统用型，无显示屏，适用于生产线和测试检查线，通过 USB 接口和外部单线信号可实现设备间同步，标配控制软件可通过 PC 进行外部操作。

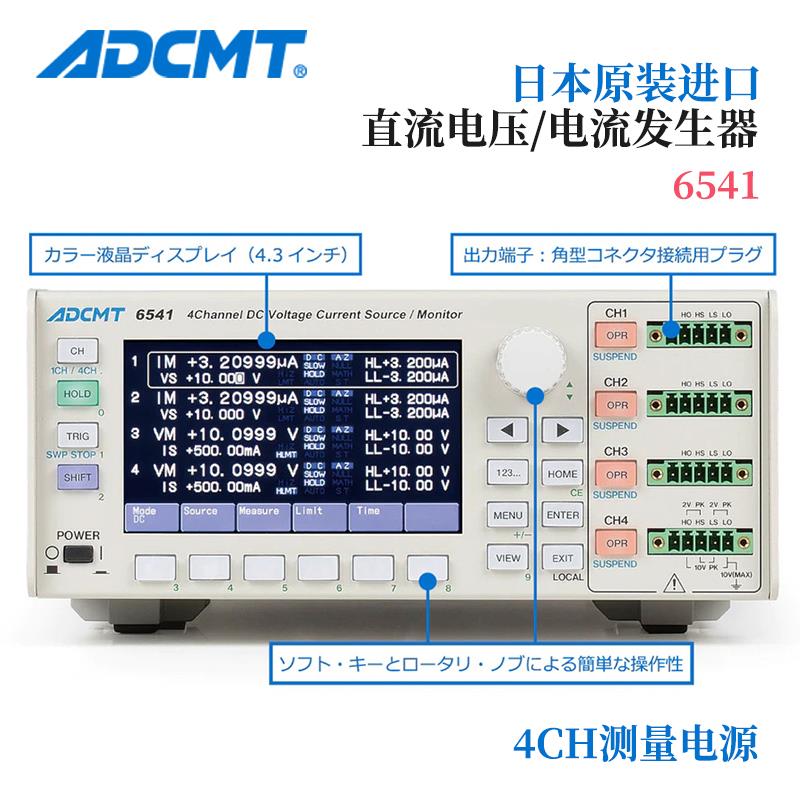

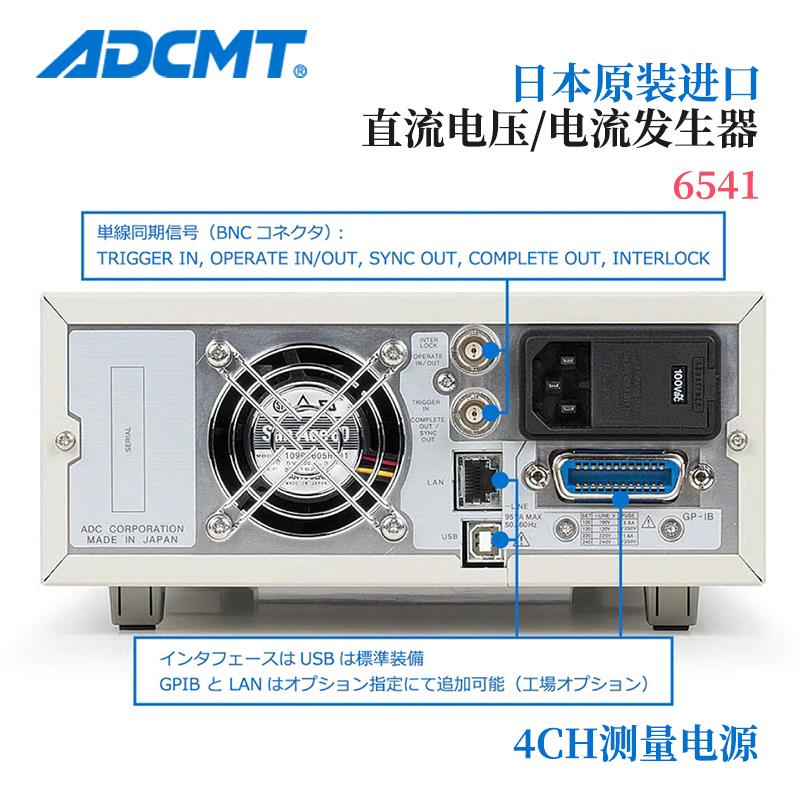

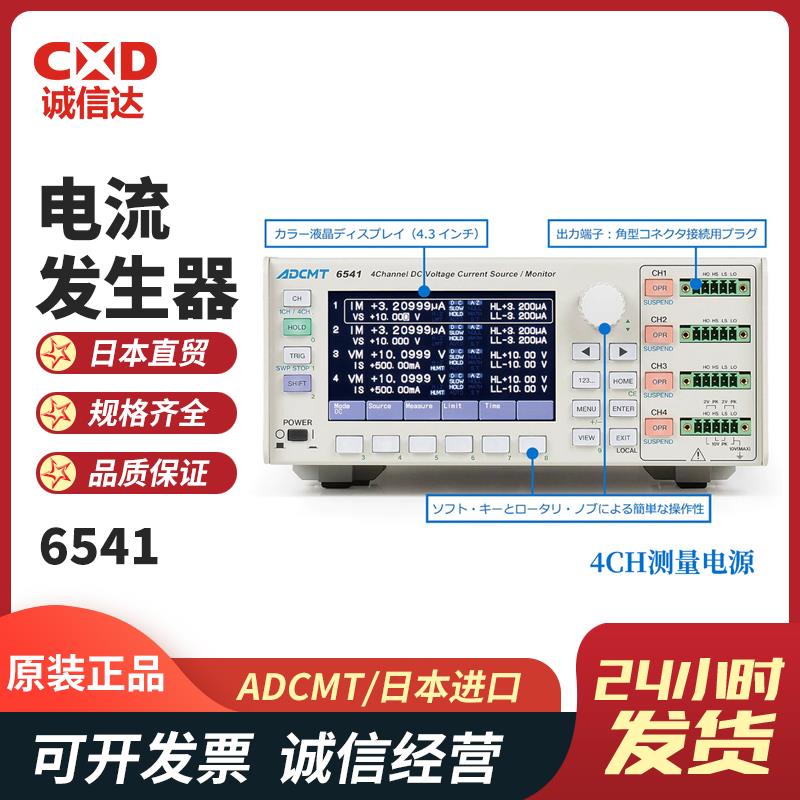

• 6541：台式机型，带有彩色 LCD 显示器和操作面板，开发重点是研发中的可视性和可操作性，除 USB 接口外，还可选配 GPIB 和 LAN 接口。

电流发生器功能特性

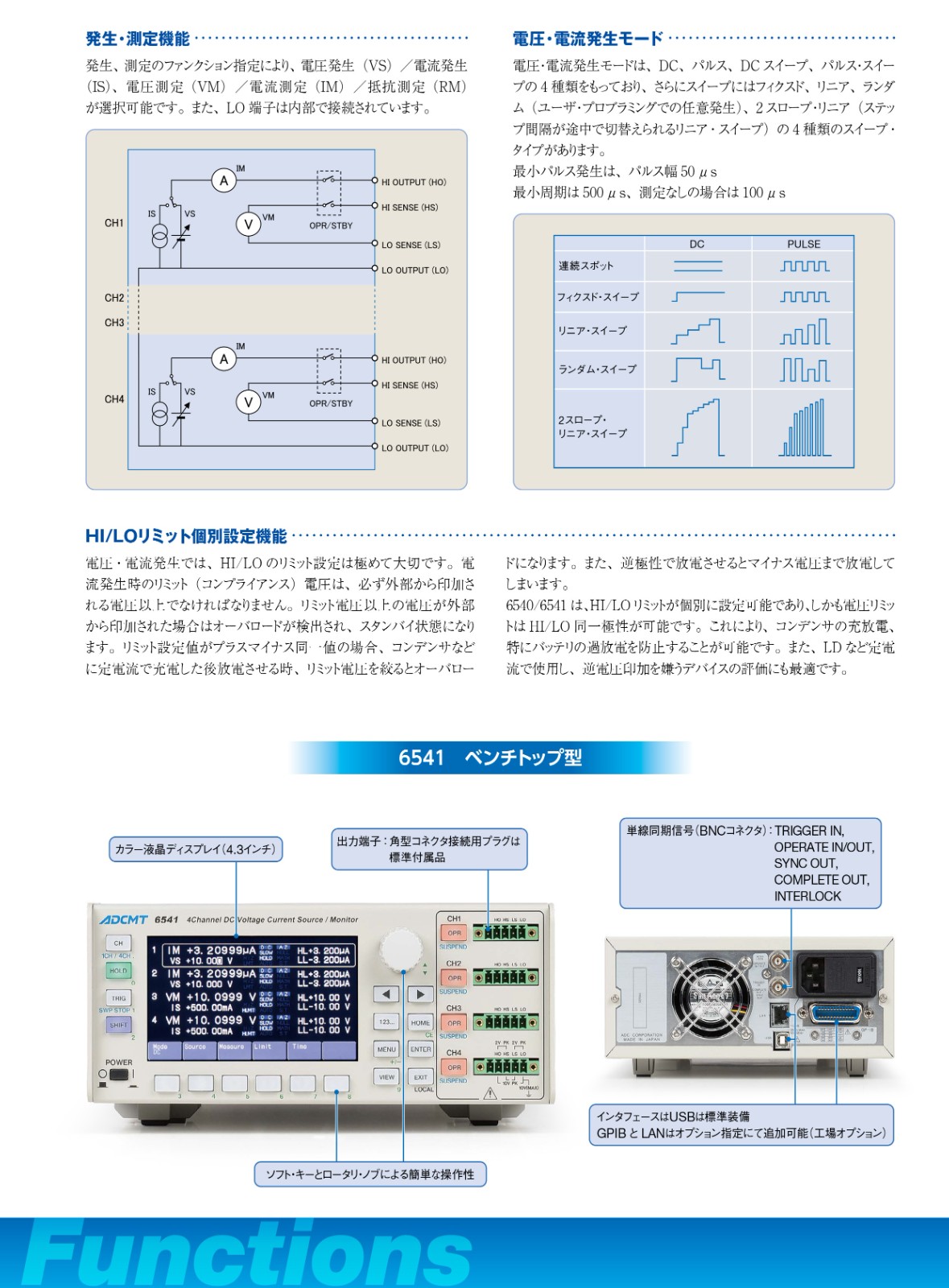

• 源和测量功能：可选择电压发生（VS）/ 电流发生（IS）、电压测量（VM）/ 电流测量（IM）/ 电阻测量（RM），LO 端子内部连接。

• 多种源模式：有直流（DC）、脉冲、直流扫描、脉冲扫描四种电压或电流源模式。扫描模式分为固定扫描、线性扫描、随机扫描（通过用户编程生成任意波形）、双斜率线性扫描（带步长值切换的线性扫描）。最小脉冲宽度为 50μs，最小周期为 500μs，不带测量时为 100μs。

• HI/LO 限值单独设置：在电压或电流源中，可单独设置 HI/LO 限值，对于电压限值，HI 和 LO 限值可设置为同极性，防止电容器或电池过度放电，适用于评估在恒定电流下使用且不能承受反向电压的器件。

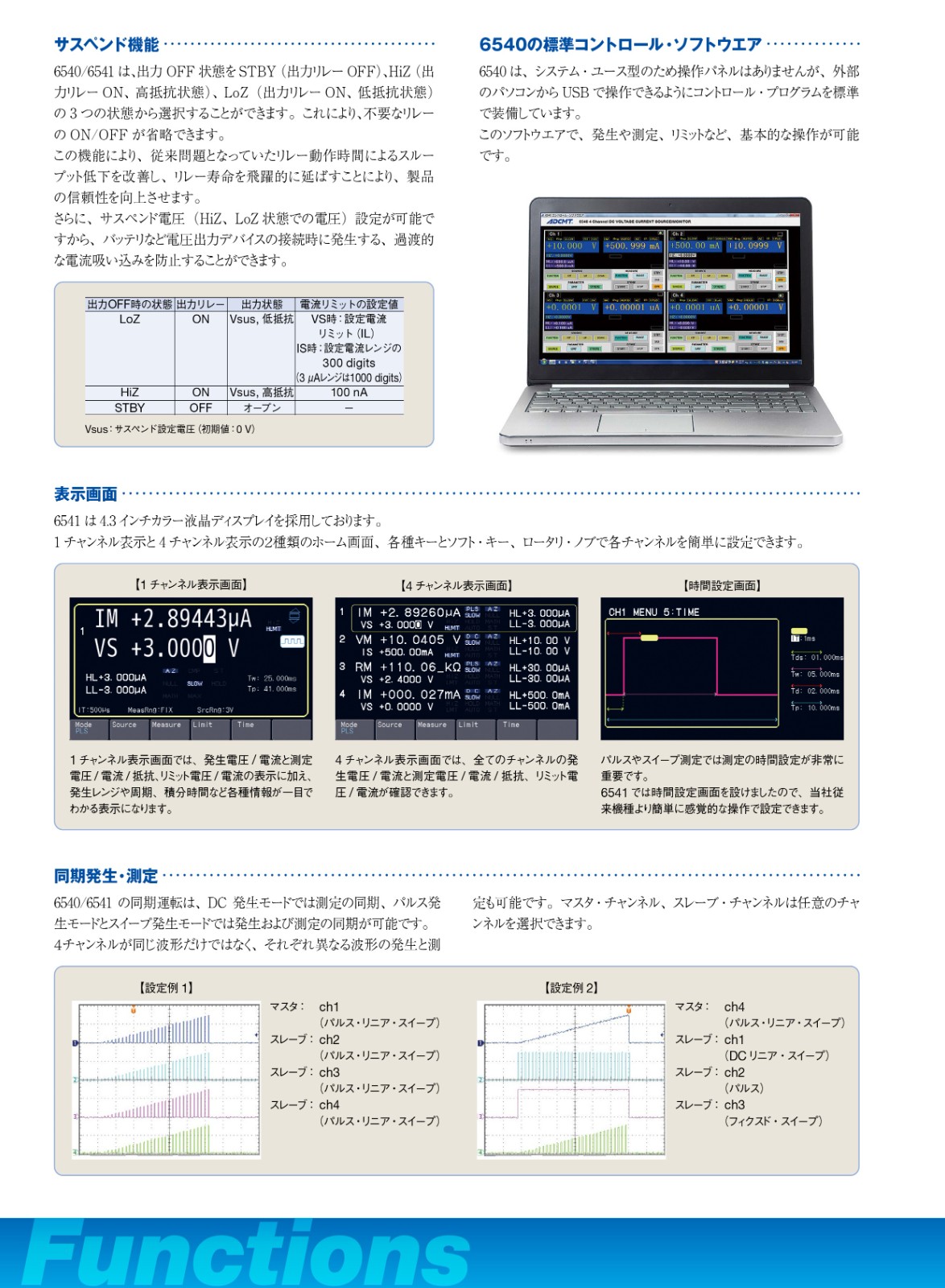

• 暂停功能：可选择 STBY（输出继电器关闭）、HiZ（输出继电器接通且高阻）、LoZ（输出继电器接通且低阻）三种输出关闭状态，减少继电器动作，延长其使用寿命，设置暂停电压可防止连接电池等电压源设备时产生瞬态电流。

• 同步源和测量：在直流源模式下可同步测量，在脉冲源或扫描源模式下可同步源和测量，可选择任意主通道和从通道，能生成或测量相同或不同的波形。

•

•

•

•

•

•

•

•

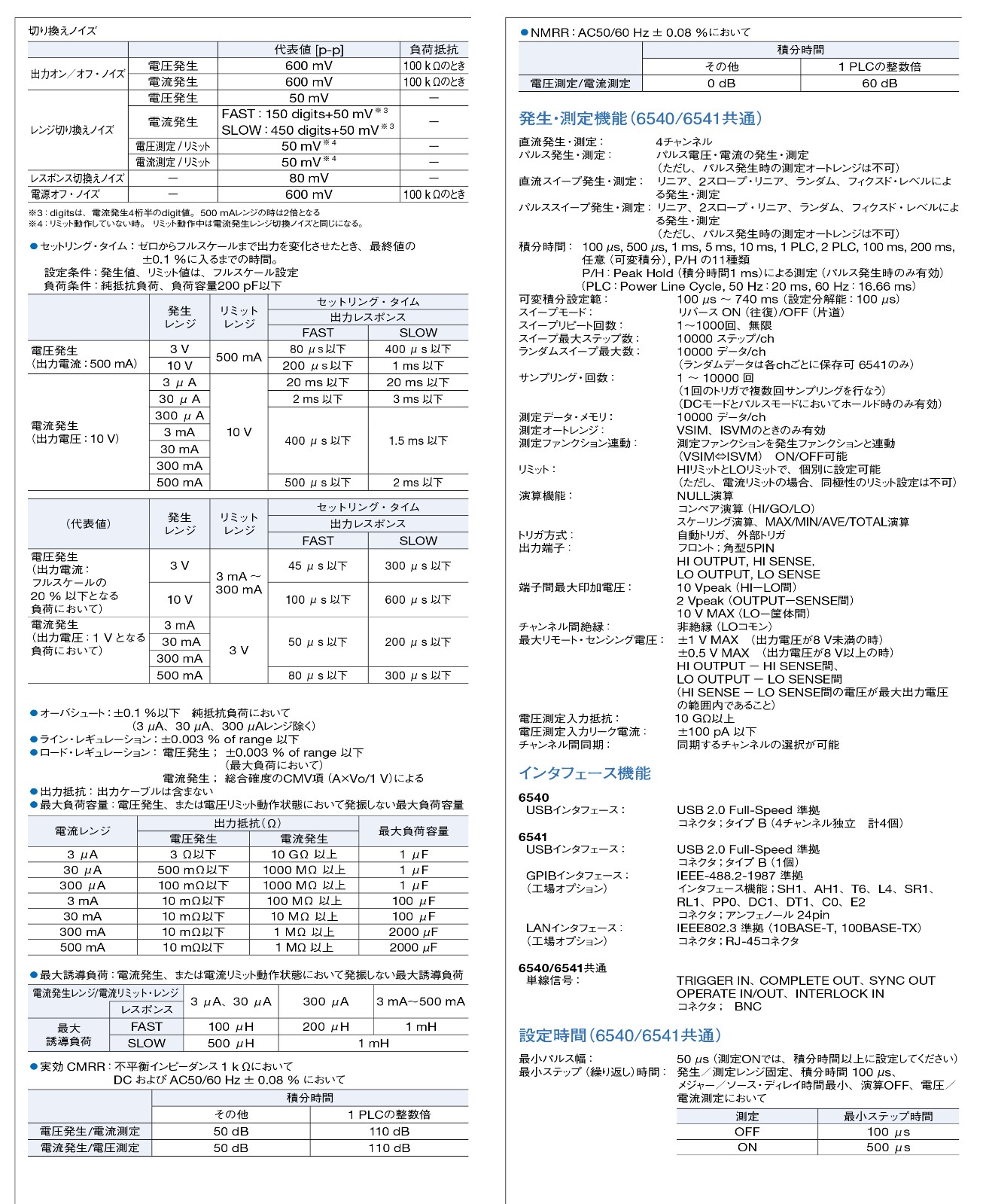

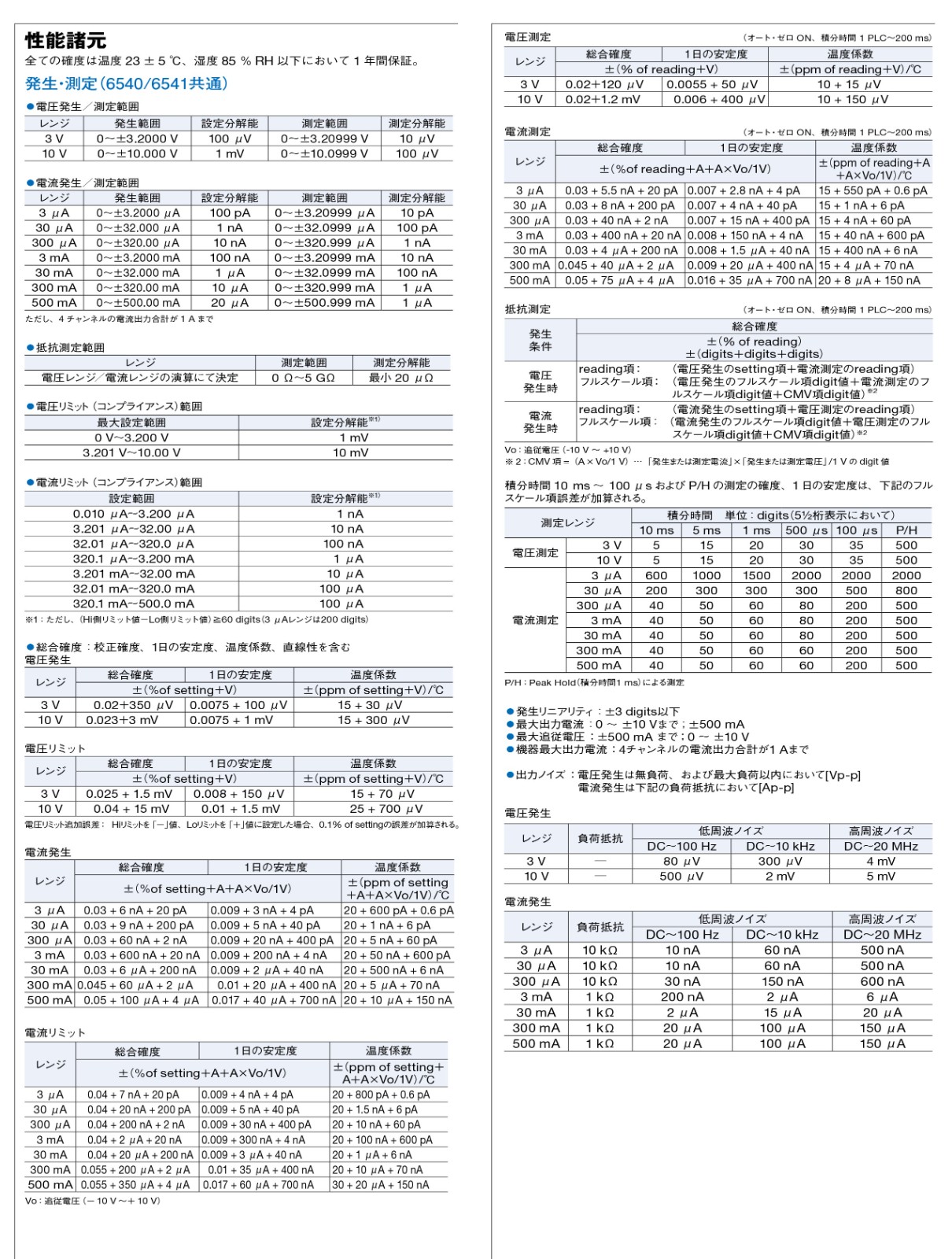

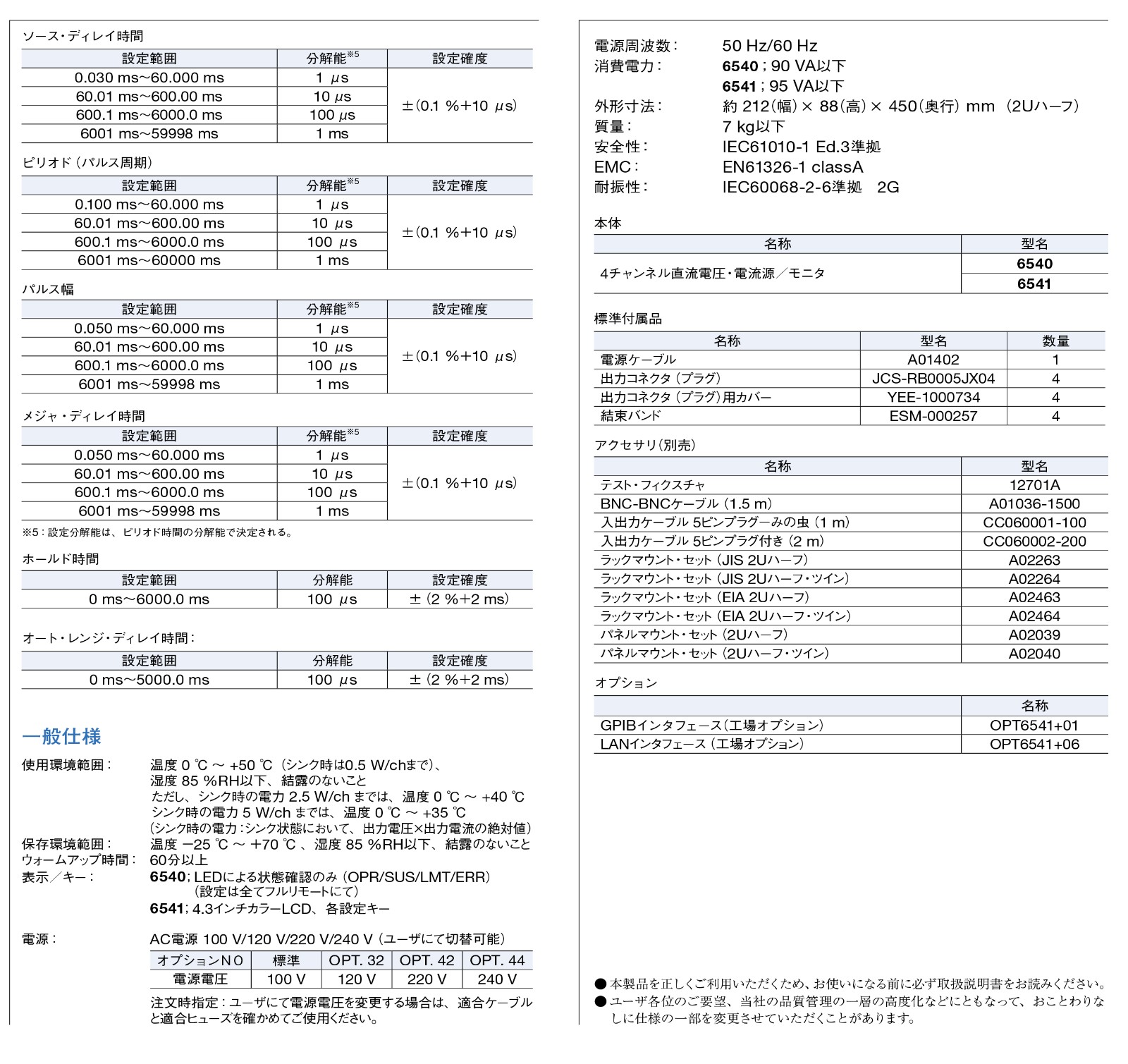

电流发生器技术参数

• 电压范围：0 至 ±10V。

• 电流范围：0 至 ±500mA，4 个通道最/大电流为 ±1A。

• 最/大功率：5W / 通道。

• 基本精度：±0.02%。

• 最小测量分辨率：电压 10μV，电流 10pA。

• 输出噪声（20MHz 或更低）：4mVp - p。

电流发生器应用领域

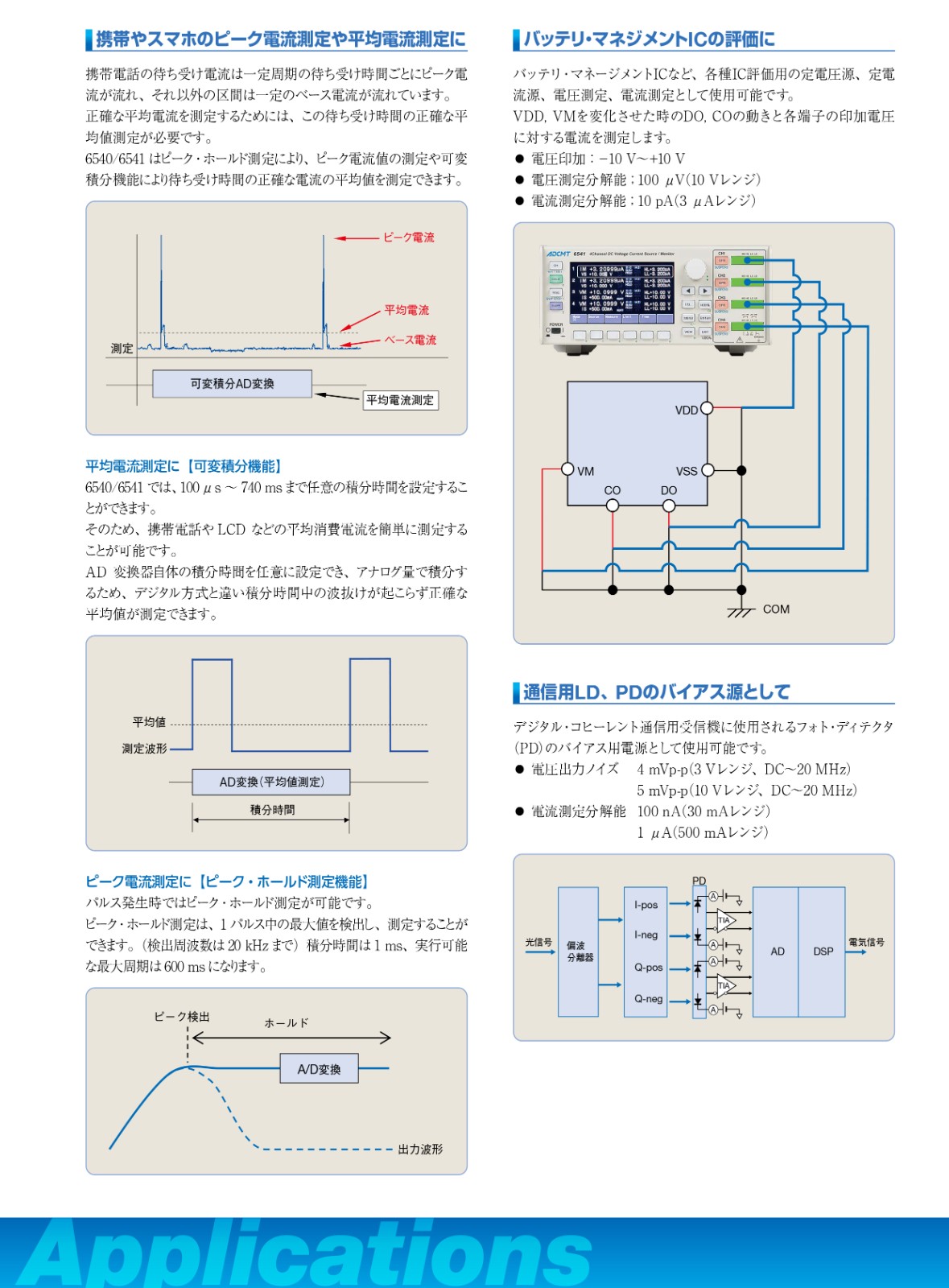

可用于评估电池管理 IC 等各种 IC，也可用于手机待机状态下的峰值电流和平均电流测量等场景。
