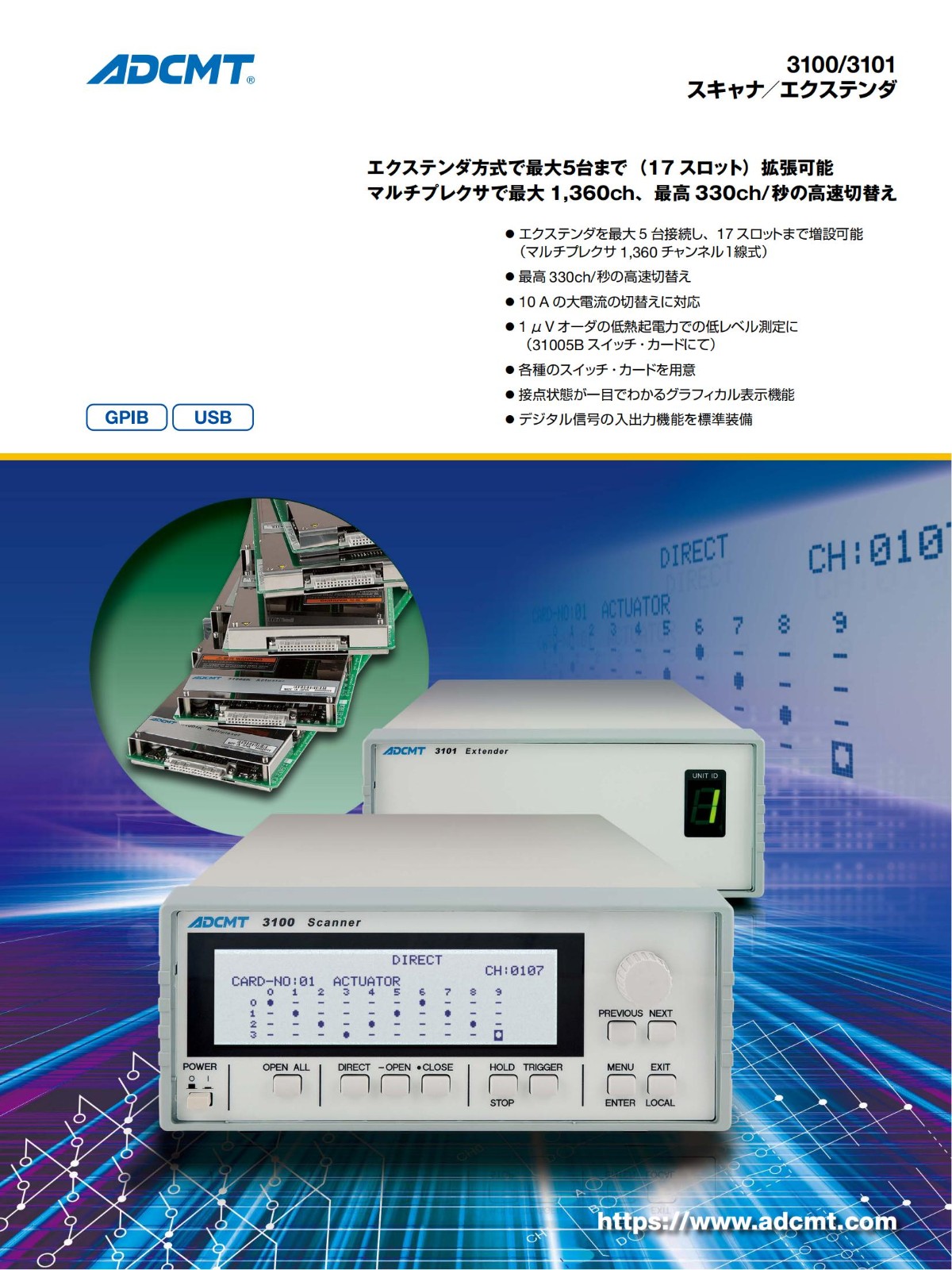

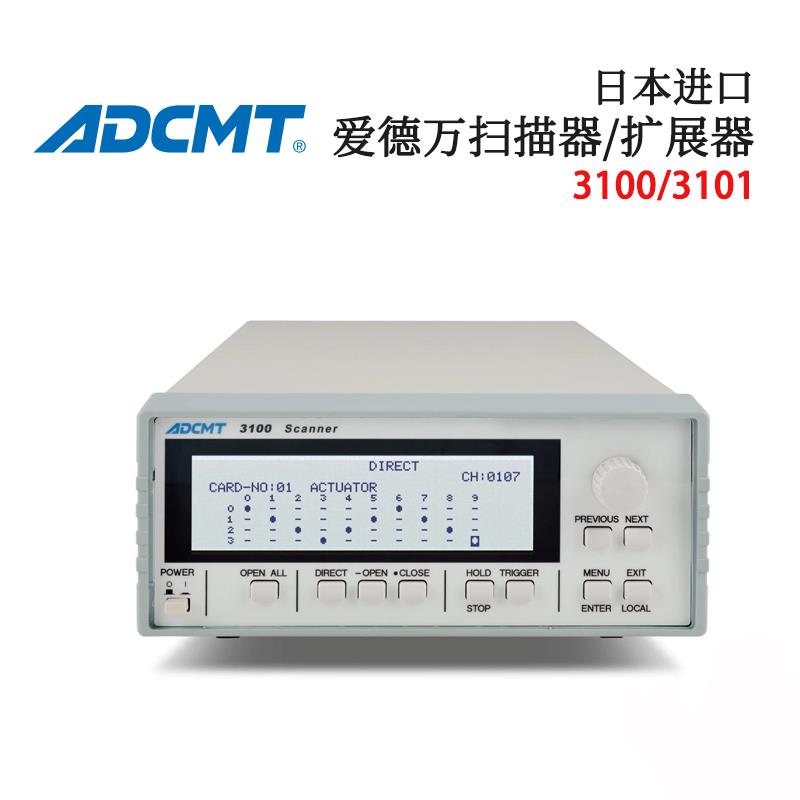

ADCMT 爱德万 3100 是一款采用扩展器方式的扫描器，3101 是其扩展器，以下是它们的详细介绍：

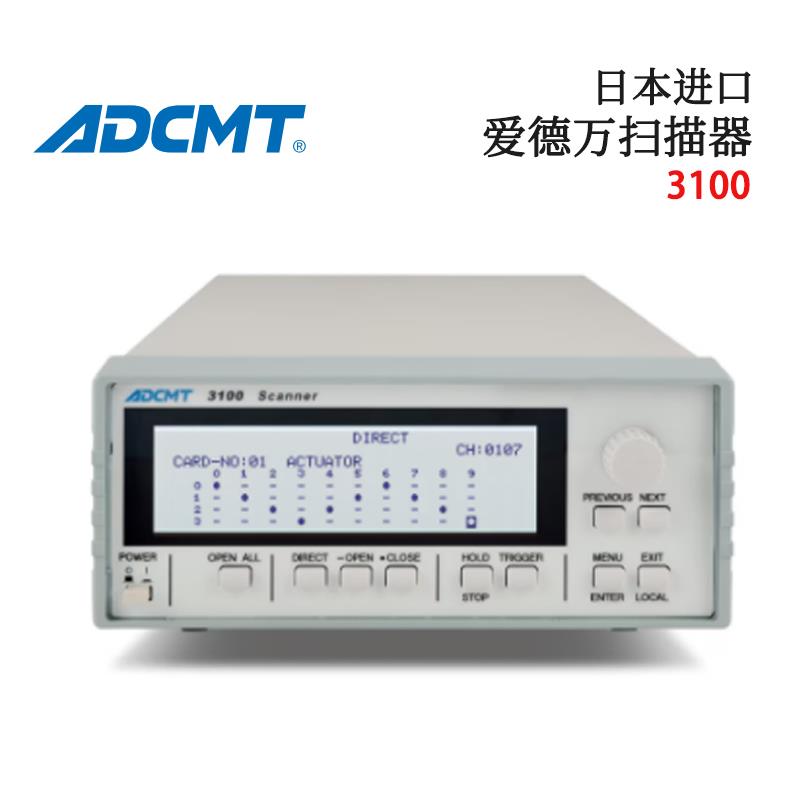

• 3100 扫描器

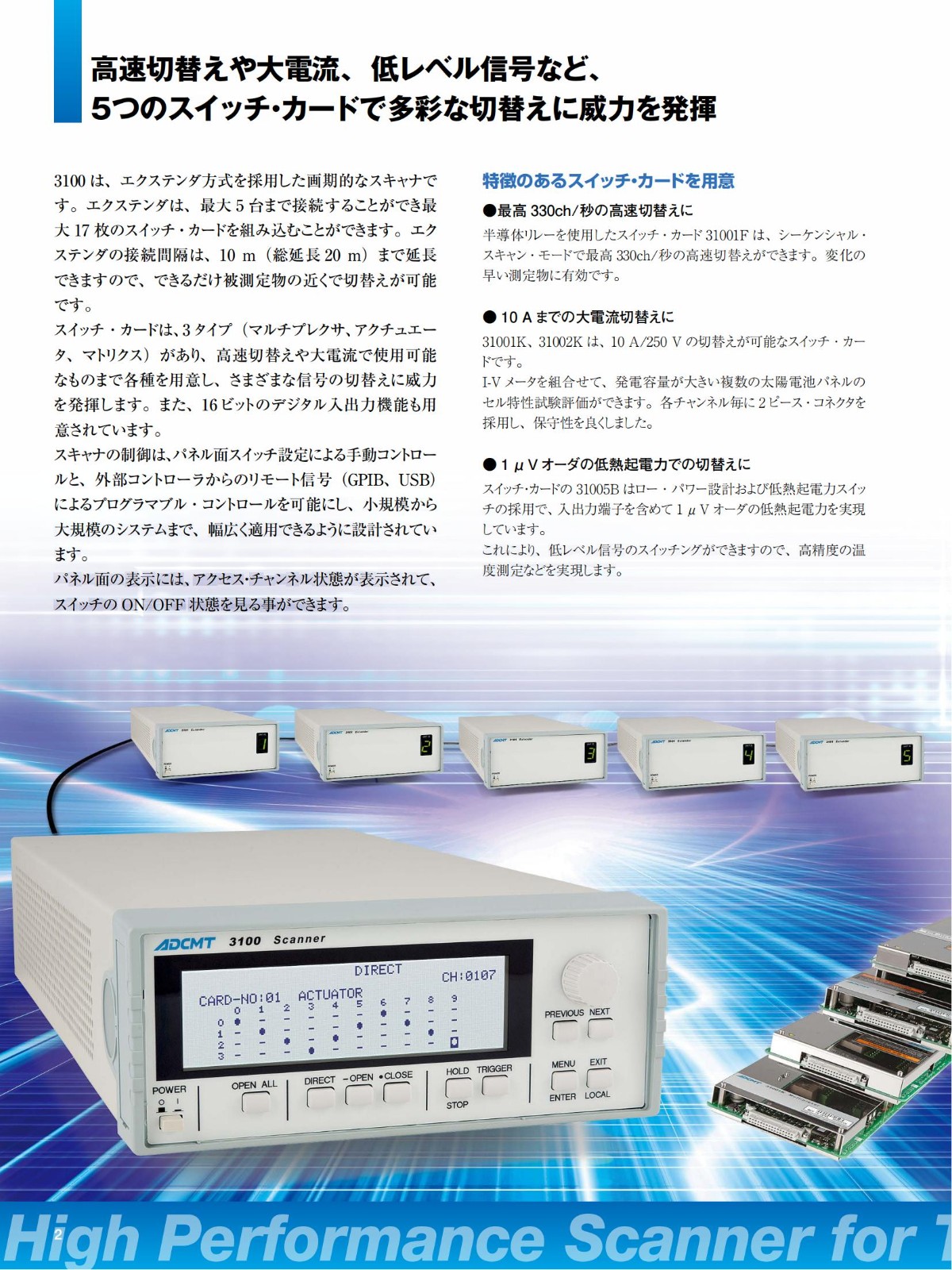

• 系统扩展能力出色：主机有 2 个插槽，通过连接扩展器 3101 可实现系统扩展。最多可连接 5 台扩展器 3101，总共能安装 17 张开关卡。扩展器的连接间隔可延长到 10m（总长度 20m），便于在被测物附近进行切换，能灵活构建从小规模到大规模的测量系统。

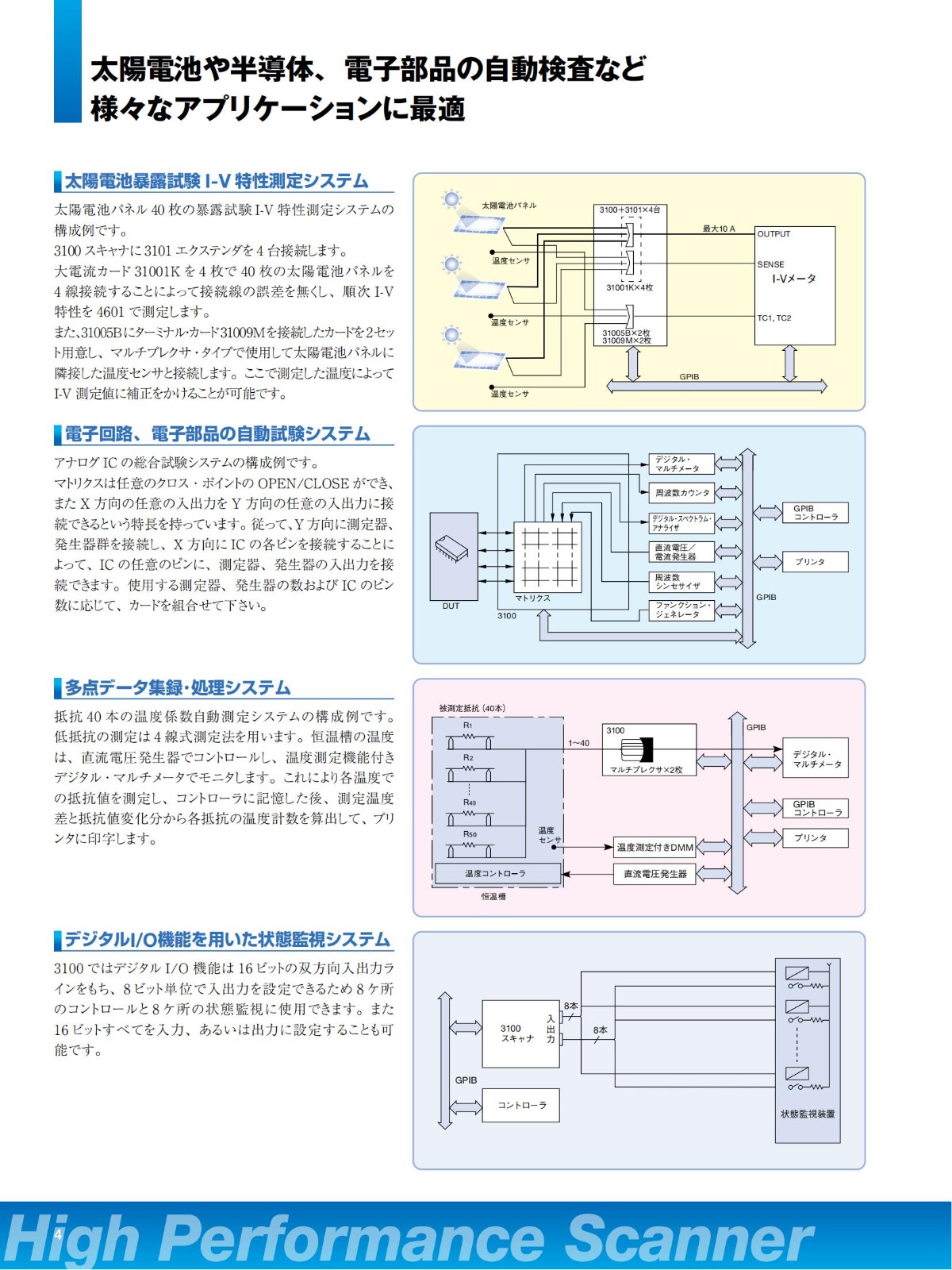

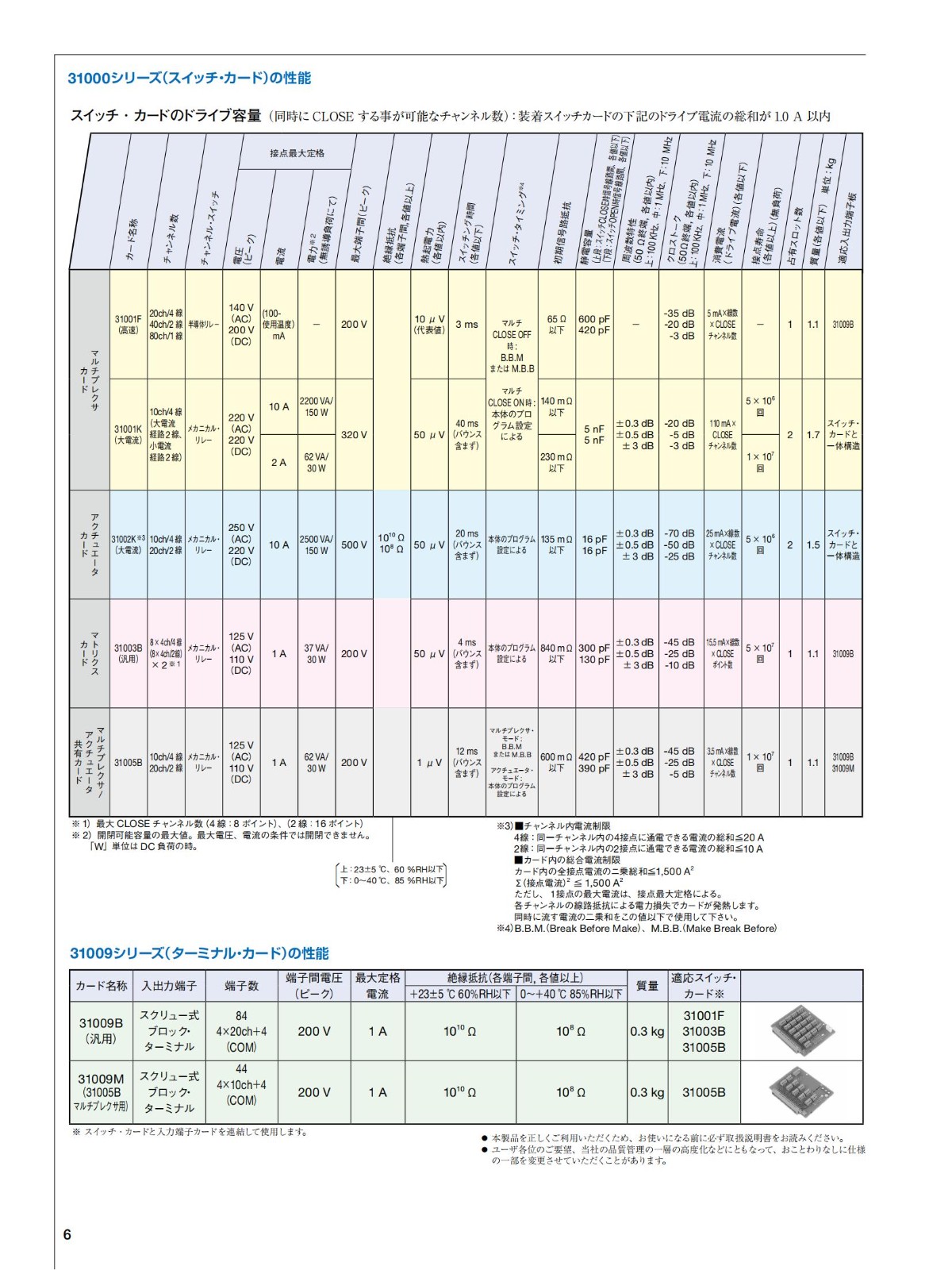

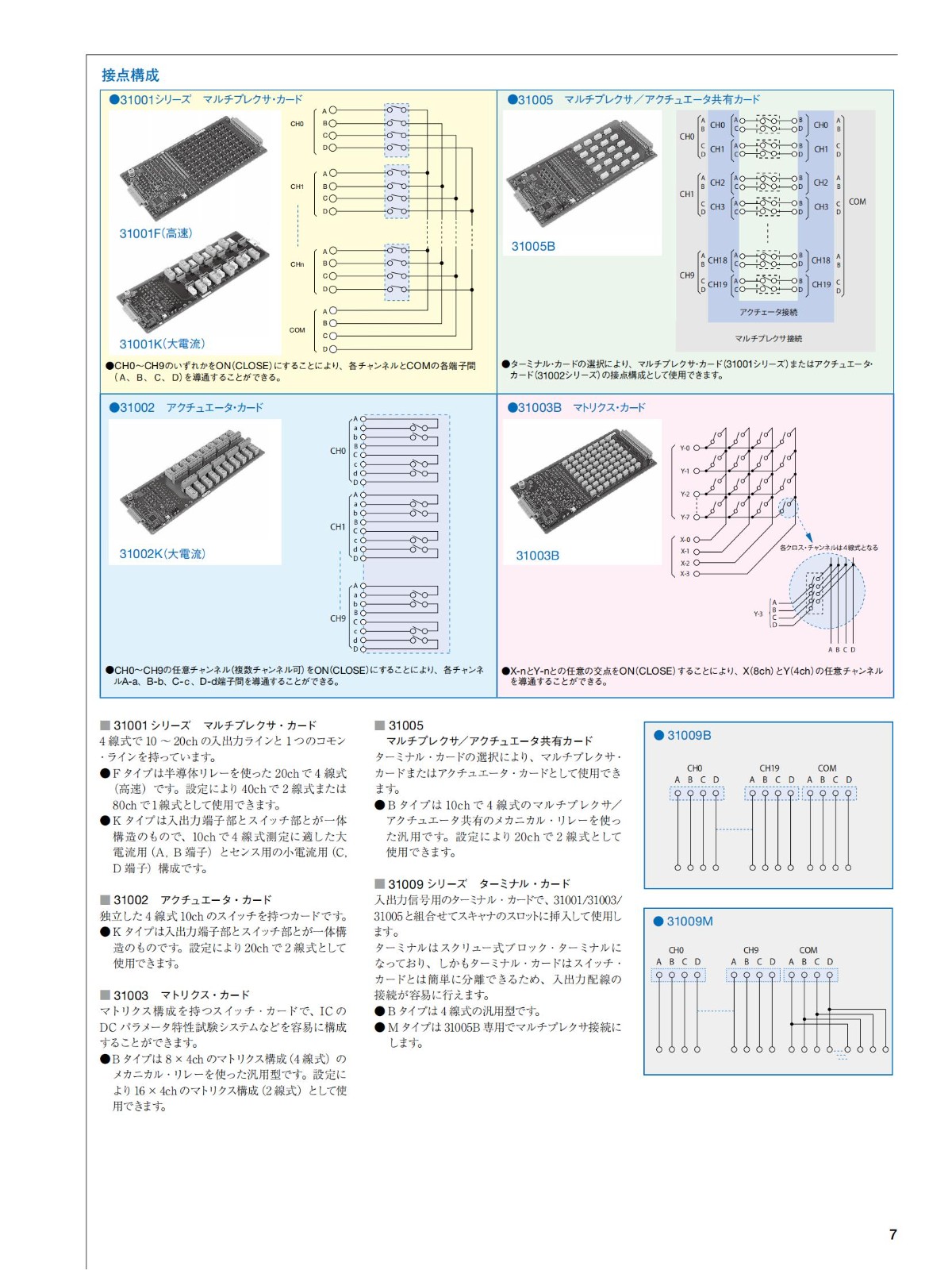

• 测量功能丰富多样：支持多种类型的开关卡，包括多路复用器、致动器、矩阵等，可满足高速切换、大电流切换以及各种信号切换需求。例如，使用特定开关卡能进行 1μV 级低热电动势下的低电平测量，可用于高精度微弱信号检测。搭配不同开关卡和测量设备，可实现多点数据采集、自动测试系统中的信号切换等功能，适用于太阳能电池 I - V 特性测量、电子电路或元件的自动测试等场景。

• 扫描速度快：扫描器具备高达 330ch / 秒的快速切换能力，可快速采集多个测量点的数据，提高测量效率。

• 大电流切换支持：扫描器能够支持 10A 大电流的切换，满足大功率电子元件或电路测试的电流要求。

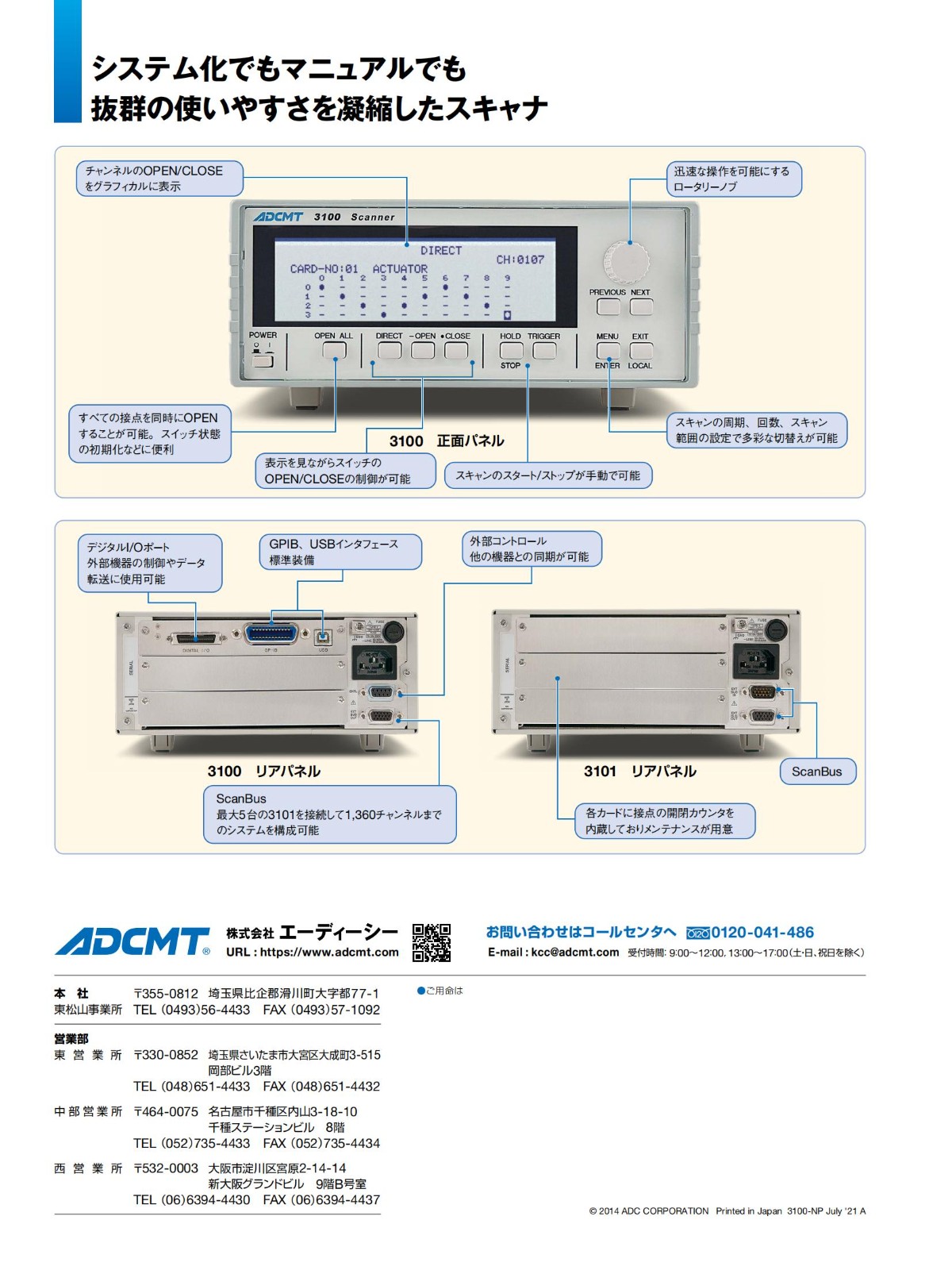

• 显示与控制便捷：扫描器采用大尺寸 LCD 屏幕，图形化显示接点状态，可直观查看每个模块卡的开闭状态，通过前面板的本地操作可方便地进行开闭设置。同时支持手动控制和远程控制，既可以通过面板面开关进行手动设定，也能通过外部控制器的远程信号（GPIB、USB）进行可编程控制。还具备直接通道访问和直接程序访问功能，方便用户灵活操作，可轻松实现 100 步或更多的随机扫描操作。

• 数字 I/O 功能实用：配备数字 I/O 功能，采用集电极开路输出，可输出高达 150mA 的灌电流，能用于控制灯具、大型继电器等设备。输入电平支持从 TTL 电平到 28V，便于与各种没有 GPIB 接口的设备进行数据传输，方便系统集成和扩展。

•

•

•

•

•

•

•

•

• 3101 扩展器

• 配合 3100 实现扩展：作为 3100 扫描仪的扩展器，每个 3101 扩展器可安装 3 张开关卡。通过扫描总线最多可连接 5 台扩展器到 3100 主机，使系统插槽数量扩展至 17 个，若使用 1 线式 31001F 开关卡，可实现最多 1360 通道的扩展，大大增加了系统的测量通道数和灵活性。
