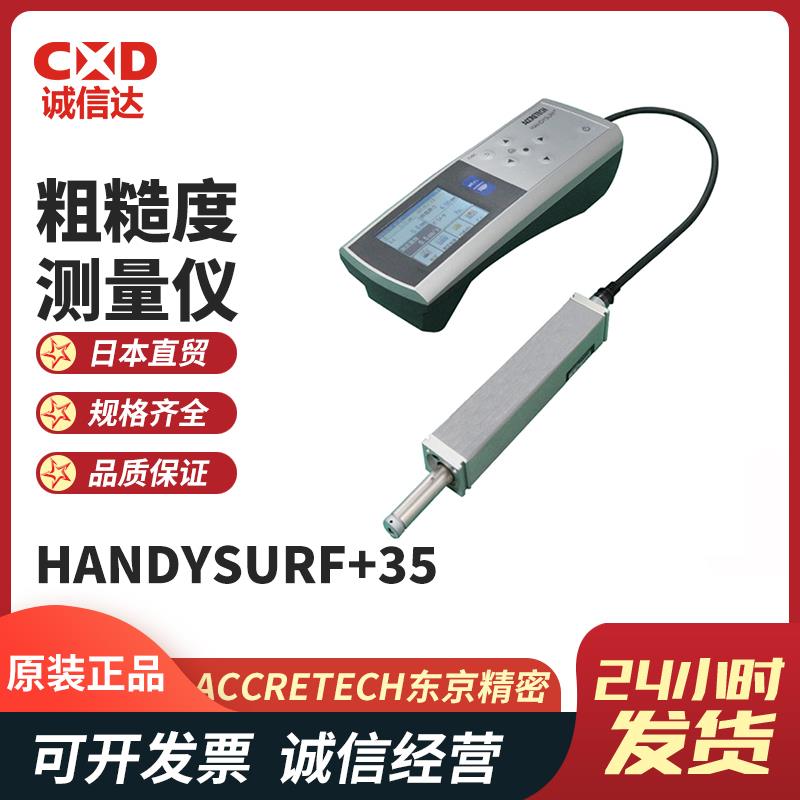

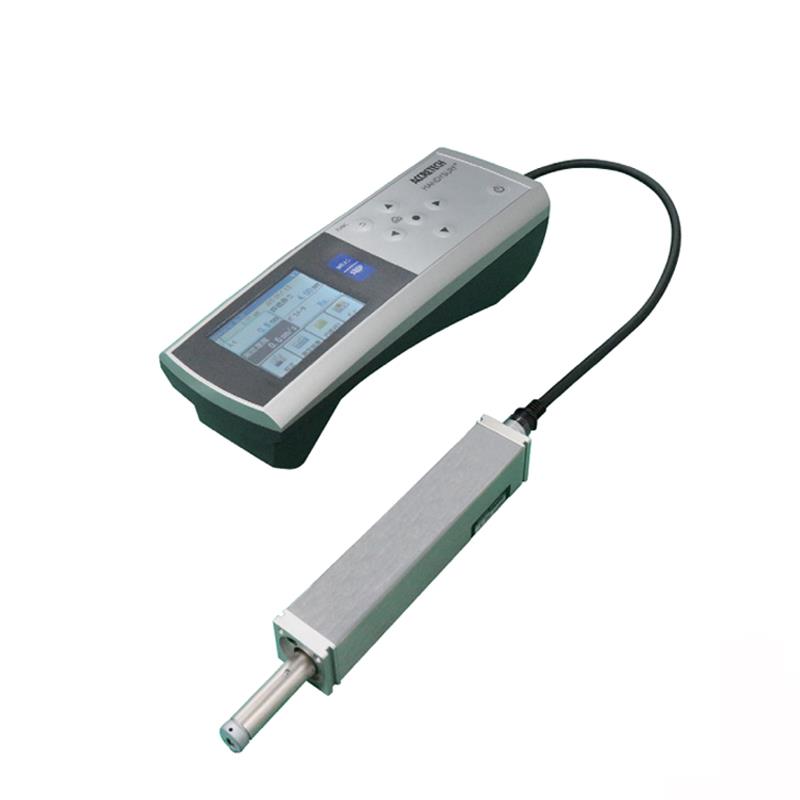

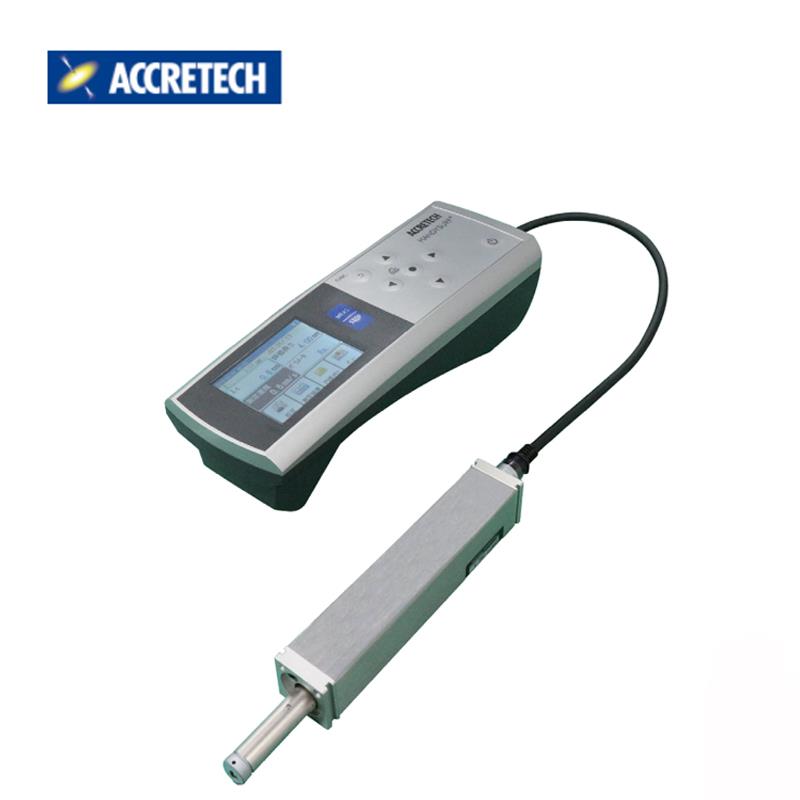

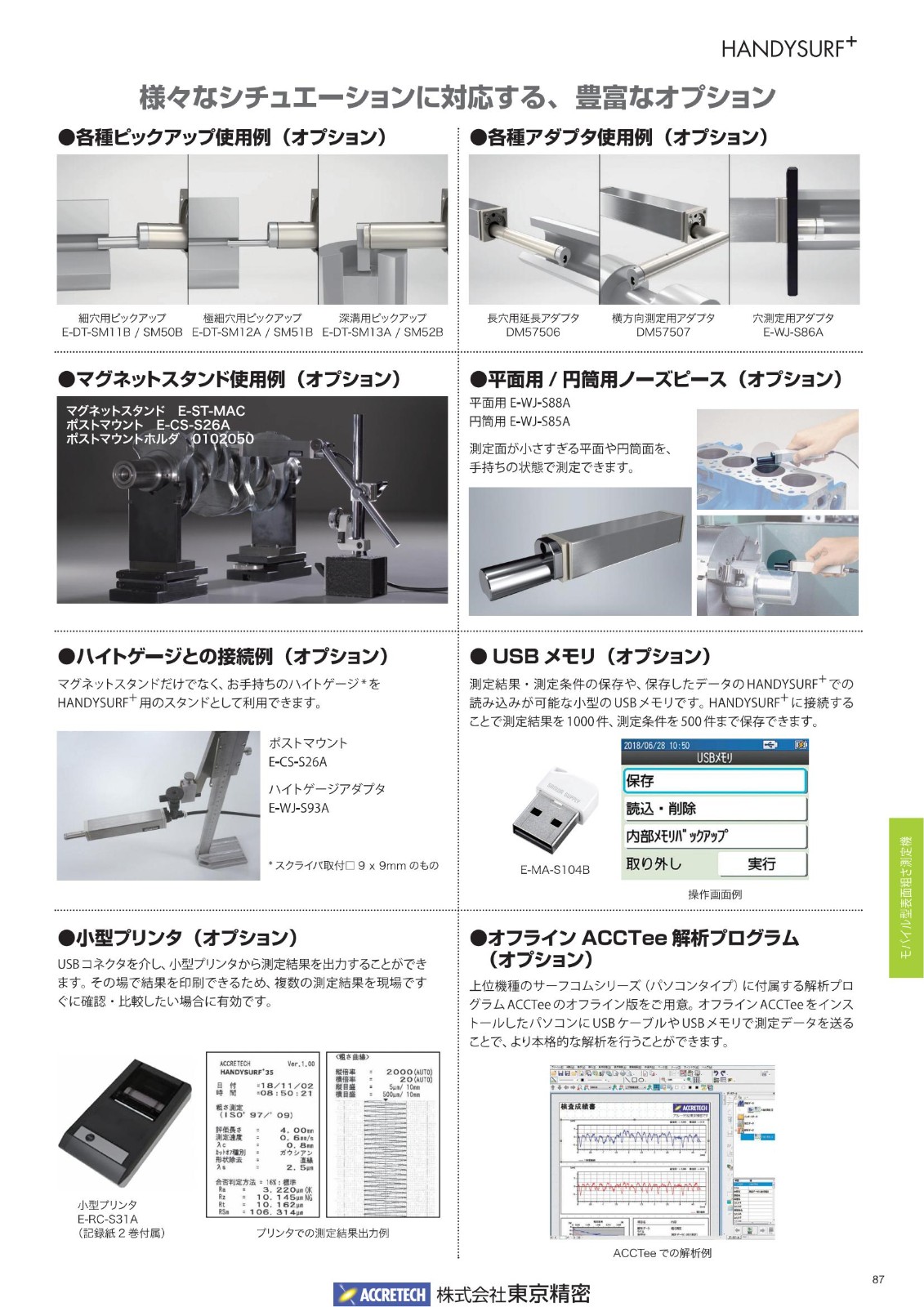

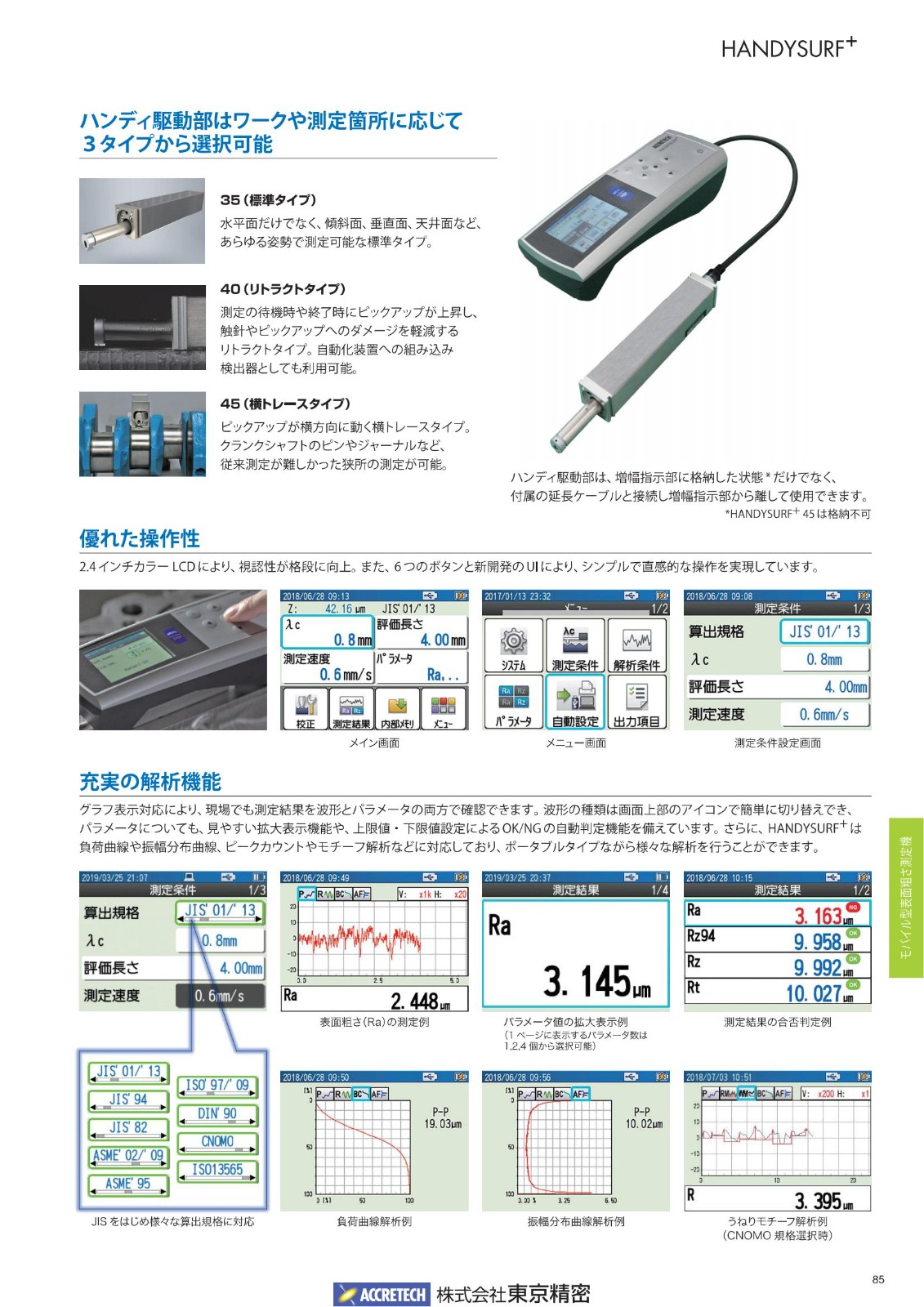

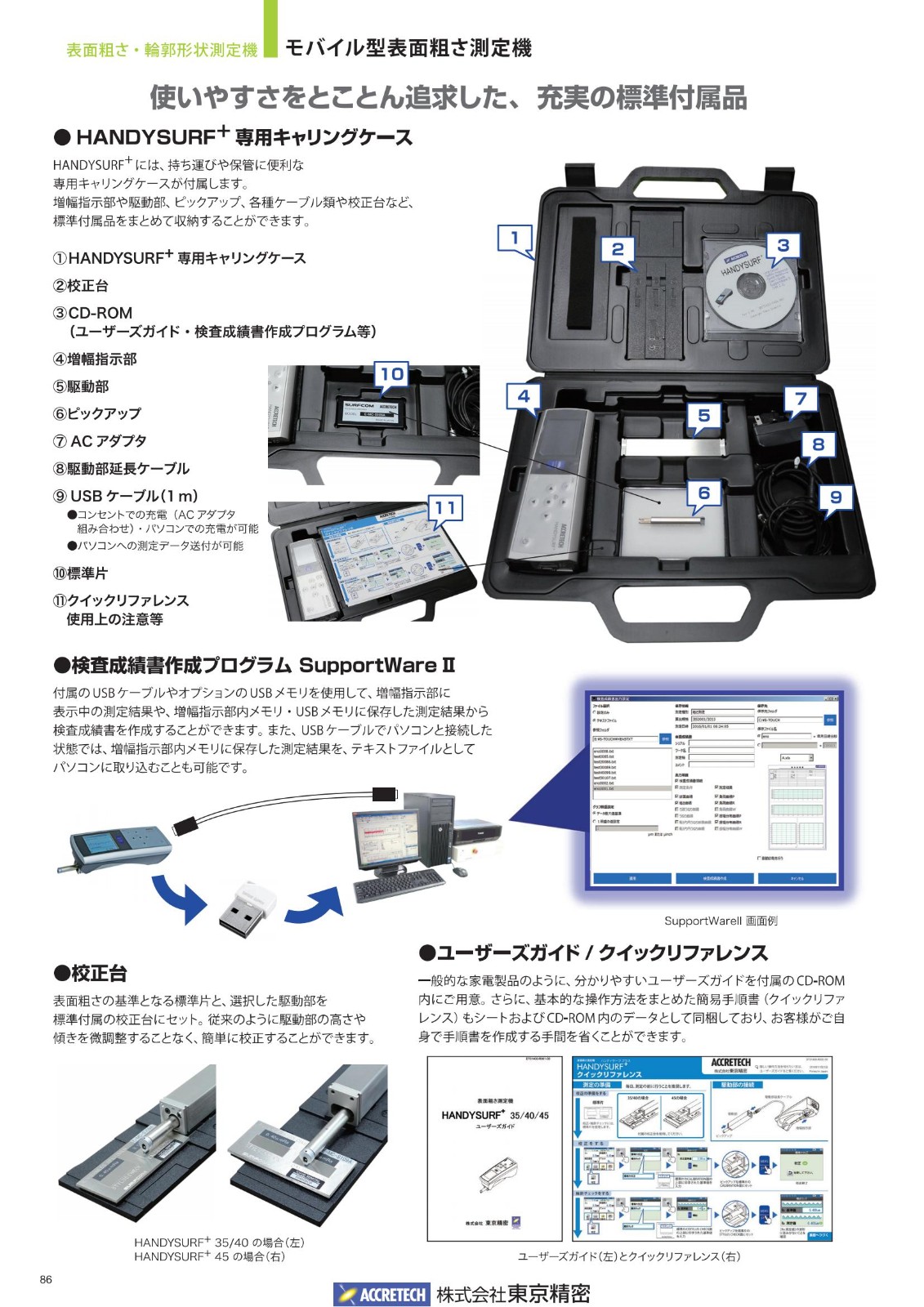

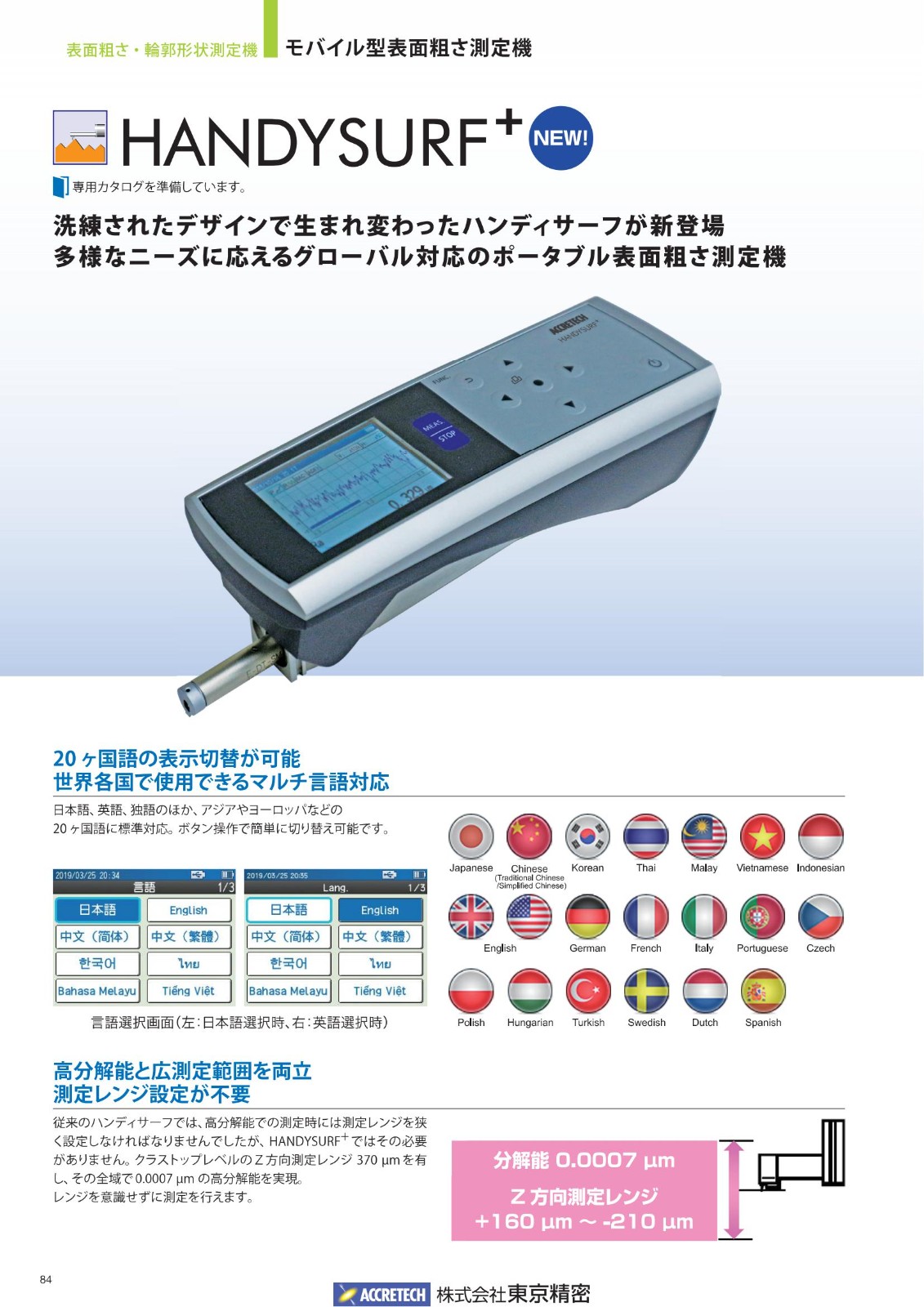

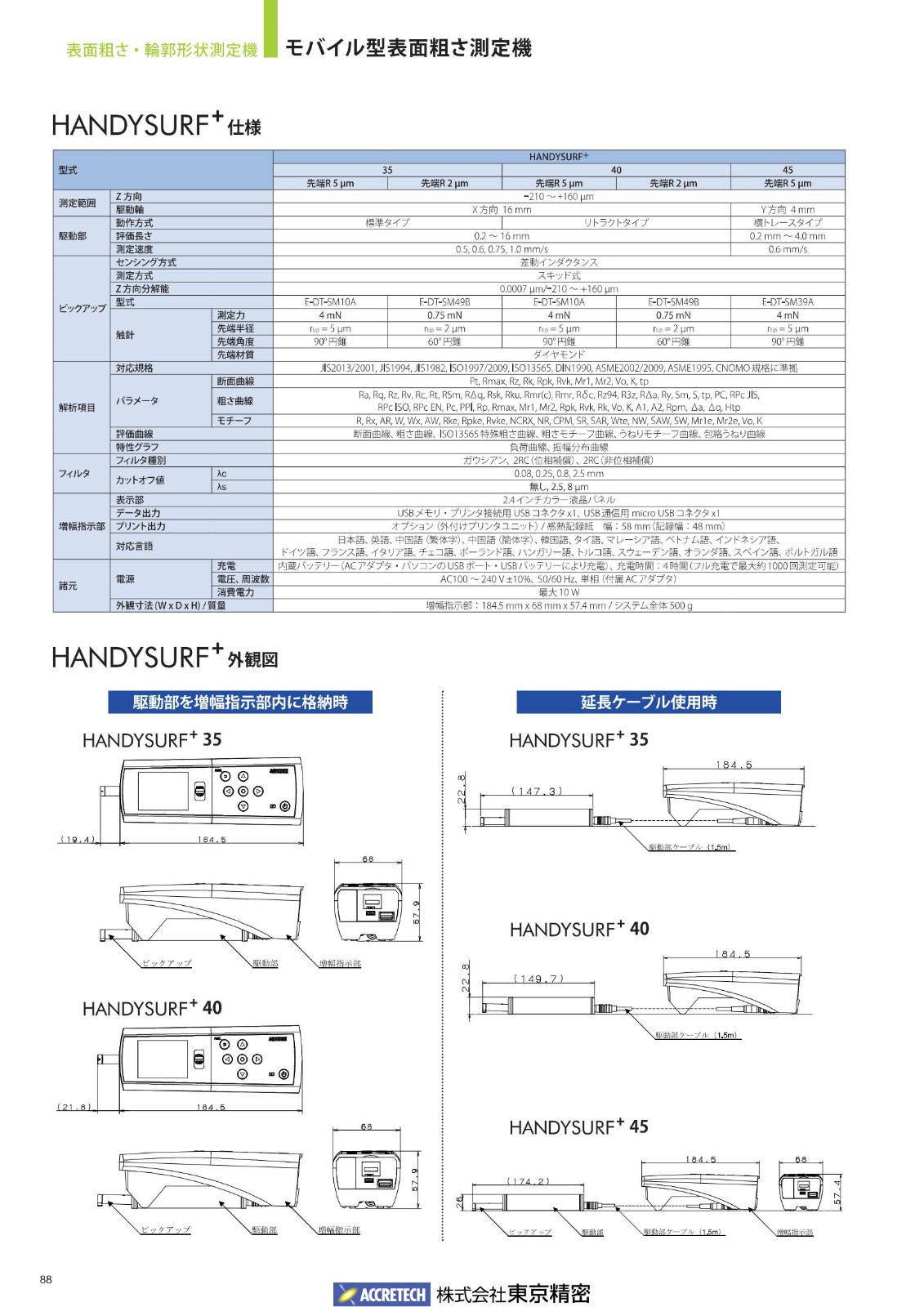

日本 ACCRETECH粗糙度测量仪HANDYSURF+35
价格:电议
地区:广东省 深圳市
手 机:13423862110

粗糙度测量仪是一种用于精/确测量工件表面微观几何形状特性(即粗糙度)的精密仪器,主要用于评估表面加工质量、控制工艺精度和确保产品性能。以下从原理、分类、应用、操作及选型等方面详细介绍:

一、工作原理

粗糙度测量基于对表面轮廓的捕捉与分析,主要分为两种技术路径:

1. 接触式(触针式)

  • 核心部件:金刚石触针(尖端半径通常为 2μm-5μm)、位移传感器(电感式 / 压电式)、信号处理器。

  • 测量过程:触针沿工件表面匀速滑行,随表面起伏产生垂直位移,传感器将位移转换为电信号,经滤波、放大后,通过算法计算出粗糙度参数(如 Ra、Rz 等)。

  • 特点:成本较低、通用性强,但触针可能划伤敏感表面,且测量速度较慢。

2. 非接触式

  • 技术类型:

    • 光学测量:激光干涉法(如白光干涉仪)、共聚焦显微镜、激光三角法,通过光信号反射或干涉获取轮廓数据。

    • 电磁感应:利用涡流传感器检测金属表面微小起伏。

    • 图像分析:通过高清相机拍摄表面图像,结合算法计算粗糙度参数。

  • 特点:无接触损伤、适合软质 / 精密元件(如半导体、光学镜片),但易受表面反光、颜色干扰,设备成本较高。

二、分类与典型型号

分类维度类型典型型号 / 品牌精度范围适用场景
按测量方式触针式粗糙度测量仪三丰 SJ-410、马尔 MarSurf CM 200Ra 0.001μm-100μm金属加工件、常规工业检测

非接触式粗糙度测量仪霍梅尔 WLI 白光干涉仪、基恩士 VR 系列Ra 0.001μm-50μm精密模具、半导体、光学元件
按便携性台式粗糙度测量仪泰勒 Surtronic 3+、东京精密 SurfcorderRa 0.001μm-50μm实验室精密测量、计量校准

便携式粗糙度测量仪时代 TIME3230、三丰 SJ-210Ra 0.02μm-200μm车间现场、大型工件快速检测
按行业专用性汽车零部件专用霍梅尔 C4000Ra 0.1μm-10μm发动机缸体、齿轮表面检测

半导体专用基恩士 VR-3000 系列Ra 0.001μm-2μm晶圆表面、芯片封装基板粗糙度检测

三、操作流程与注意事项

1. 触针式测量步骤

  1. 准备:

    • 清洁工件表面,去除油污、毛刺;安装对应触针(粗糙表面用大半径触针,精细表面用小半径触针)。

    • 校准仪器:用标准样板(如 Ra=0.8μm、Ra=3.2μm)验证测量值,误差需控制在 ±10% 以内。

  2. 设置:

    • 选择取样长度(如 Ra≤0.2μm 时取 0.8mm,Ra>0.2μm 时取 2.5mm)和评定长度(通常为 5 倍取样长度)。

    • 设置测量速度(0.05-0.5mm/s,低速可提高精度)。

  3. 测量:

    • 将仪器平稳放置,确保触针垂直于加工纹理方向(如车削表面沿轴向测量)。

    • 启动扫描,重复测量 3 次取平均值,避免偶然误差。

2. 关键注意事项

  • 触针保养:避免触针碰撞硬物,使用后用无水酒精擦拭,长期不用需放入保护套。

  • 环境控制:测量需在恒温(20±5℃)、无振动环境下进行,避免温度导致工件热胀冷缩误差。

  • 纹理方向:粗糙度参数与加工纹理密切相关,需沿垂直于纹理方向测量(平行方向测量值可能偏低)。

  • 量程匹配:避免超范围测量(如仪器最/大量程 Ra=10μm 时,勿测 Ra=20μm 的表面)。


质保:

一年

特点:

测量精准
