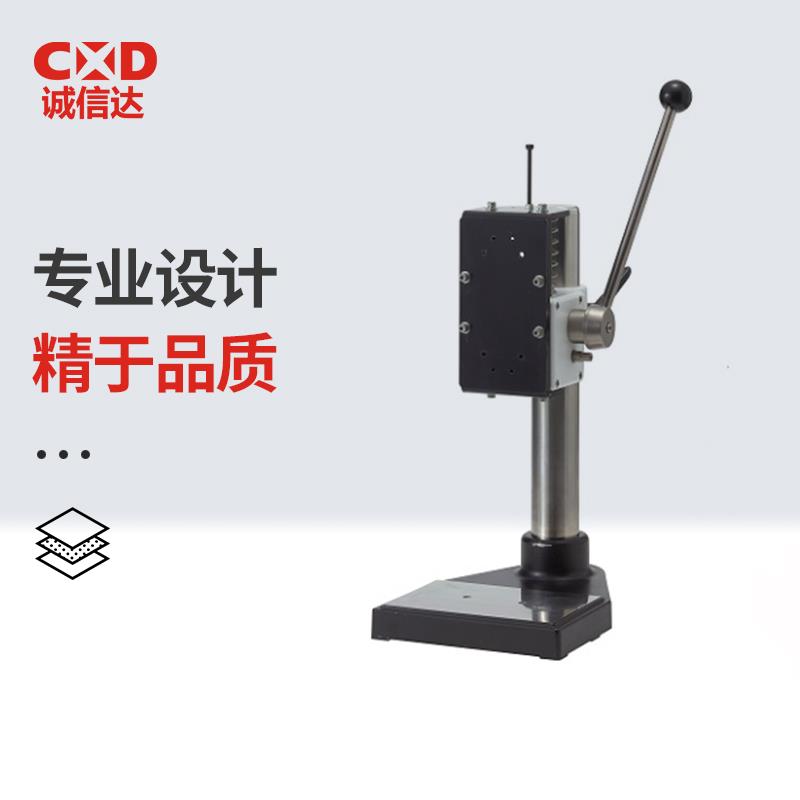

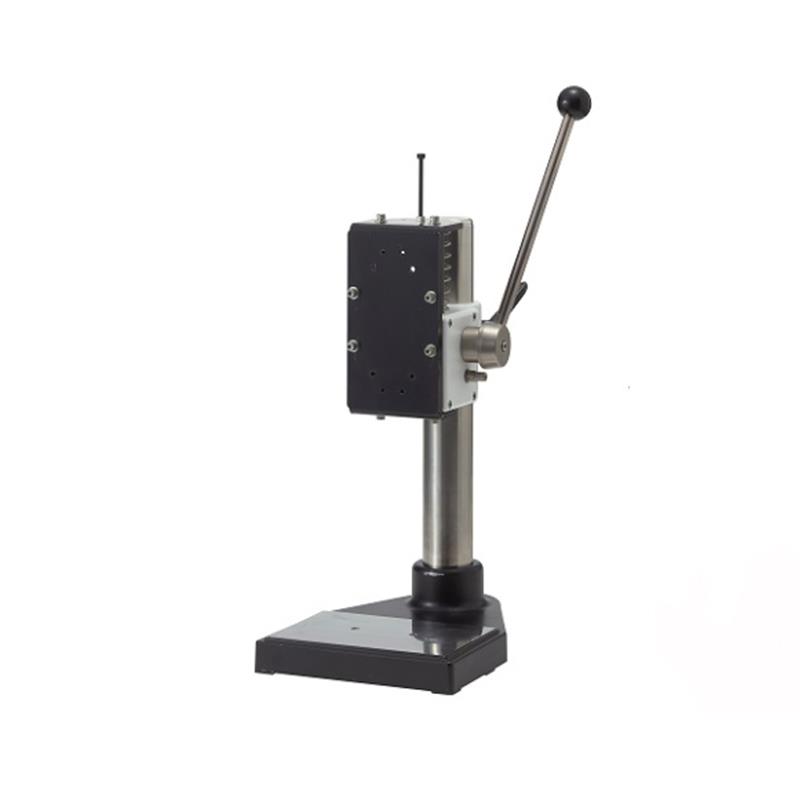

手动测量台介绍

一、手动测量台基本定义与用途

手动测量台是一种通过人工操作完成尺寸测量、性能检测或装配校准的工作台设备，广泛应用于工业制造、电子维修、实验室研究、教学实训等场景。其核心功能是为手动检测提供稳定的操作平台，并通过配套工具（如卡尺、千分表、万用表等）实现对工件、元件或产品的精/确测量。

二、手动测量台主要结构与特点

1. 核心结构

• 台面：

• 材质：常见为铸铁、大理石、铝合金或钢结构，需具备高刚性、抗变形、耐磨损特性（如铸铁台面耐磨性好，大理石台面精度高且抗腐蚀）。

• 表面处理：通常带有 T 型槽、螺纹孔或平面刻度，便于固定夹具、量具或工件。

• 支架 / 底座：

• 结构：多为金属框架（如钢焊结构），部分高端产品采用可调式支脚，用于水平校准。

• 功能：支撑台面并保持稳定性，部分底座带有储物抽屉或工具架。

• 配套工具：

• 基础工具：卡尺、千分表、高度尺、角度尺等。

• 可选配件：夹具（如虎钳、万向夹）、导轨、照明装置、放大镜（适用于精密电子测量）。

2. 核心特点

• 操作方式：完全依赖人工手动操作，无需电力驱动，适合小批量、高精度或现场检测需求。

• 精度范围：台面平面度可达 0.01mm 级（精密型），普通型精度约 0.1-0.5mm，取决于材质和加工工艺。

• 灵活性：体积紧凑（常见尺寸：600×800mm 至 2000×1500mm），可移动或固定安装，适应不同场景。

• 成本优势：相比自动化测量设备（如三坐标测量机），价格低廉，维护简单，适合中小型企业或实验室。

•

•

•

•

三、手动测量台分类与典型应用场景

1. 按行业用途分类

2. 按功能特性分类

• 普通型：基础平面台面，用于常规尺寸测量（如长度、宽度、高度）。

• 带导轨型：台面集成直线导轨，配合滑块和百分表，用于测量工件直线度或平行度。

• 旋转 / 万向型：台面可旋转或倾斜，适应多角度测量（如角度、曲面轮廓）。

四、手动测量台操作流程与注意事项

1. 基本操作流程

1. 安装与校准：

• 将测量台放置于平整地面，通过可调支脚或水平仪校准台面水平度。

2. 工件固定：

• 使用夹具（如虎钳）或压板将工件固定于台面，确保测量时无晃动。

3. 选择工具：

• 根据测量需求选取量具（如测量外径用卡尺，测量深度用深度尺）。

4. 测量记录：

• 手动操作量具读取数据，重复测量 3 次取平均值以减小误差。

2. 注意事项

• 台面维护：定期清洁台面，避免铁屑、油污影响精度；铸铁台面可涂抹防锈油。

• 量具保养：使用后擦拭量具并放回盒内，避免磕碰影响精度。

• 安全操作：测量尖锐工件时佩戴手套，移动大型测量台时注意防倾倒。
