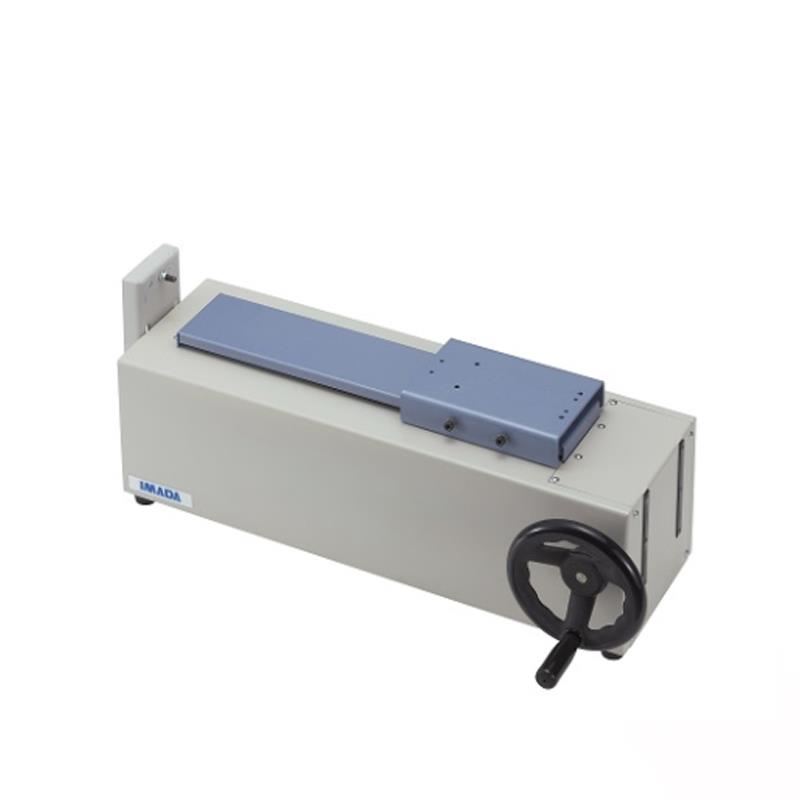

“手动测试台” 是一种通过人工操作实现对零部件、设备或材料进行性能测试的工装设备，常用于工业生产、质量检测、科研实验等场景。其设计目的是通过手动施加力、位移或其他物理量，模拟实际工作状态，检测被测对象的强度、精度、密封性、可靠性等指标。以下是关于手动测试台的详细介绍：

一、手动测试台核心功能与应用场景

1. 主要功能

• 手动加载测试：通过手柄、丝杠、杠杆等机械结构手动施加压力、拉力、扭矩等，检测被测件的承载能力。

• 精度测量：搭配传感器（如压力传感器、位移传感器）和显示装置（如压力表、数显表），实时显示测试数据（如力值、位移量）。

• 密封性测试：用于检测管道、阀门、容器等的气密性或液体密封性（如手动打压测试）。

• 装配验证：在产品装配过程中，手动测试零部件的配合精度、运动顺畅度（如轴承转动阻力、滑轨滑动手感）。

2. 典型应用场景

• 汽车零部件检测：手动测试刹车油管密封性、悬挂部件连接强度、线束端子插拔力等。

• 电子设备质检：检测按键手感（按压力）、屏幕抗挤压强度、连接器插拔寿命等。

• 五金工具测试：验证扳手、钳子等工具的扭矩承载能力或结构强度。

• 科研与教学：实验室中手动模拟力学环境，用于材料力学实验、机械原理教学等。

•

•

•

•

二、手动测试台常见类型与结构

1. 按测试类型分类

2. 核心结构组成

• 机架：由金属型材（如铝型材、钢材）焊接或组装而成，提供支撑和稳定性。

• 加载机构：

• 手动液压系统：通过手动泵产生液压动力（如手动打压泵）。

• 机械传动机构：丝杠螺母、齿轮齿条、杠杆等，将手动操作转化为测试力。

• 传感器与显示装置：

• 力传感器（如应变式压力传感器）、位移传感器（如光栅尺）。

• 数显表、指针式仪表或连接电脑的数据分析软件，实时显示测试数据。

• 夹具与工装：根据被测件定制的夹持装置（如 V 型块、卡盘、压板），确保测试时定位准确。

三、手动测试台维护与注意事项

• 定期校准：传感器需定期通过标准砝码或校准设备校准，确保测量精度。

• 清洁保养：机械传动部件（如丝杠、导轨）需定期涂抹润滑油，防止锈蚀和卡顿。

• 安全操作：测试时严禁超过设备额定载荷，避免在加载过程中接触运动部件。
