WDZB1N-YJY 低烟无卤阻燃耐火电力电缆详解

一、型号含义（执行标准与结构解析）

WDZB1N-YJY 是一种高性能电力电缆，型号中各字母含义如下：

• WDZ：无卤低烟阻燃（W - 无卤，D - 低烟，Z - 阻燃）。

• 燃烧时无卤化物释放（如 HCl），烟雾浓度低，毒性小，符合环保和消防安全要求。

• B1：阻燃等级 B1 级（高于传统 B 级，属于 GB/T 19666-2019 中的高阻燃级别）。

• 需通过更严苛的燃烧测试（如成束燃烧、火焰蔓延、产烟量等），阻燃性能更优。

• N：耐火（在火焰中可维持一定时间的正常供电能力）。

• YJY：交联聚乙烯绝缘聚乙烯护套。

• 绝缘层：交联聚乙烯（XLPE），耐高温（长期工作温度 90℃），绝缘性能优异。

• 护套层：聚乙烯（PE），耐腐蚀、耐化学药品，机械强度高。

二、耐火电缆核心性能与技术参数

1. 电气性能

• 额定电压：0.6/1kV（常见于低压电力系统）。

• 导体：铜芯（铜导体代号省略，铝芯为 YJLY），符合 GB/T 3956 标准，多为圆形绞合导体。

• 绝缘电阻：成品电缆绝缘电阻≥1000MΩ?km（20℃），确保低泄漏电流。

2. 阻燃与耐火性能

• 符合 GB/T 19216.21 标准，在 750℃火焰中持续供电≥90 分钟（配云母带耐火层）。

• 成束燃烧试验中，火焰蔓延高度≤1.5m，且燃烧后炭化范围≤2.5m。

• 产烟量低（透光率≥60%），酸性气体释放量低（pH≥4.3，电导率≤10μS/mm）。

• 阻燃 B1 级：

• 耐火性能：

3. 温度特性

• 长期工作温度：90℃。

• 短路温度（最长 5s）：250℃。

• 耐低温：护套材料可在 - 15℃环境下保持柔韧性。

4. 环保特性

• 无卤：燃烧时卤酸气体释放量≤5mg/g（远低于传统 PVC 电缆的 100mg/g 以上）。

• 低烟：燃烧时烟雾透光率≥60%（传统电缆仅 20%~40%），便于火灾时人员疏散和消防作业。

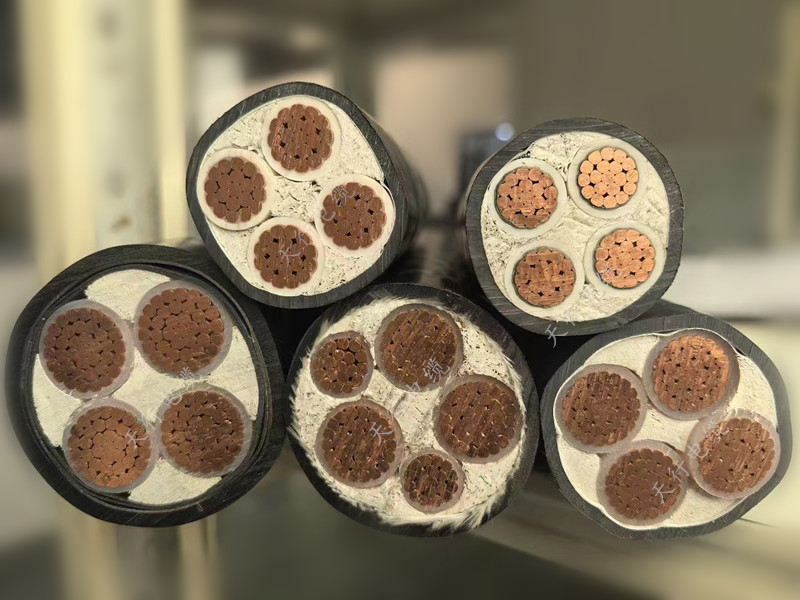

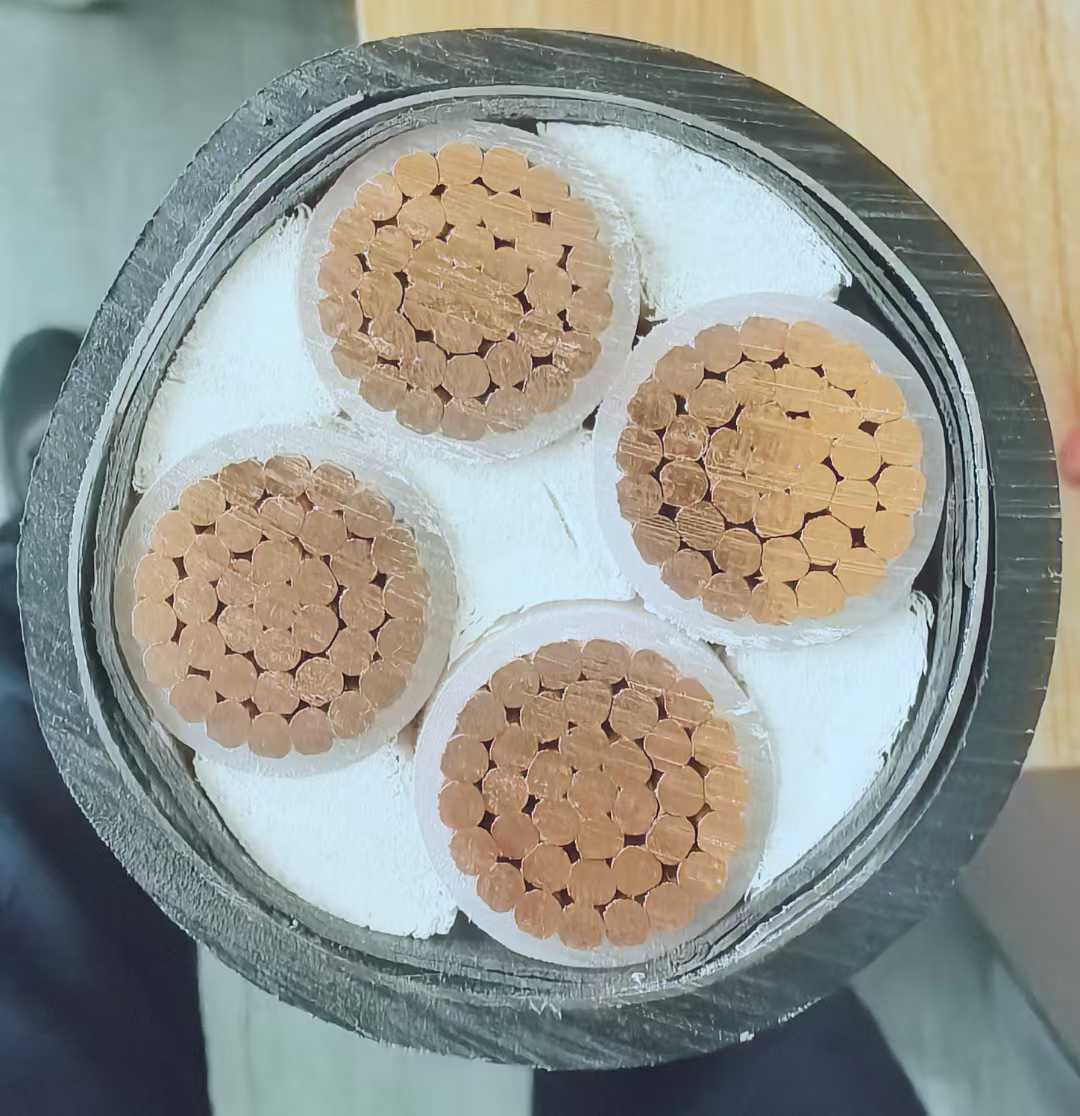

三、耐火电缆结构组成（典型结构示例）

1. 导体：铜芯（单芯或多芯，多芯为圆形绞合，截面积 1.5~300mm2）。

2. 绝缘层：交联聚乙烯（XLPE），厚度根据电压等级和截面积调整。

3. 耐火层：云母带绕包（关键结构，确保耐火性能，常见于 N 型电缆）。

4. 填充与包带：无卤阻燃填充料（如玻璃纤维），包带为无卤阻燃带。

5. 内护套：聚乙烯（PE）或无卤阻燃聚烯烃（可选，增强结构稳定性）。

6. 外护套：聚乙烯（PE），颜色多为黑色，印有型号、电压、厂标等标识。

四、耐火电缆应用场景

适用于对消防安全、环保要求高且需抗干扰的重要场所，包括：

1. 高层建筑：消防系统（消火栓泵、喷淋泵）、应急照明、防火卷帘门等供电。

2. 公共设施：地铁、机场、医院、商场的电力主干线，需满足阻燃耐火和低烟无卤要求。

3. 工业领域：化工、冶金、矿山等有腐蚀或火灾风险的场所，传输动力电源。

4. 重要设备：发电机、变压器、配电柜的连接电缆，确保在火灾中持续供电。

五、耐火电缆与其他电缆的区别

六、选型与安装注意事项

1. 选型要点

• 根据负载电流选择导体截面积（如 30kW 电机选 16mm2 铜芯）。

• 优先选用多芯电缆（如 4 芯 / 5 芯）用于三相系统，单芯电缆需避免涡流损耗。

• 确认阻燃等级（B1 级需通过第三方认证，如 CCC）。

2. 安装要求

• 避免与高温设备直接接触（如蒸汽管道），间距≥300mm。

• 固定敷设时可用桥架或穿管（钢管 / 阻燃塑料管），弯曲半径≥15D（D 为电缆外径）。

• 接头需采用专用阻燃耐火端子，确保绝缘和机械强度。

3. 检验标准

• 出厂需提供燃烧性能检测报告（如成束燃烧、耐火试验）、环保检测报告（卤酸气体、烟雾密度）。
