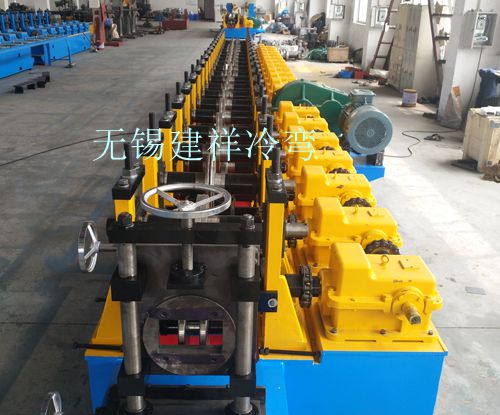

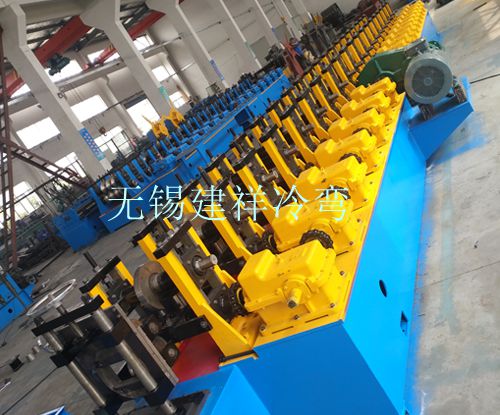

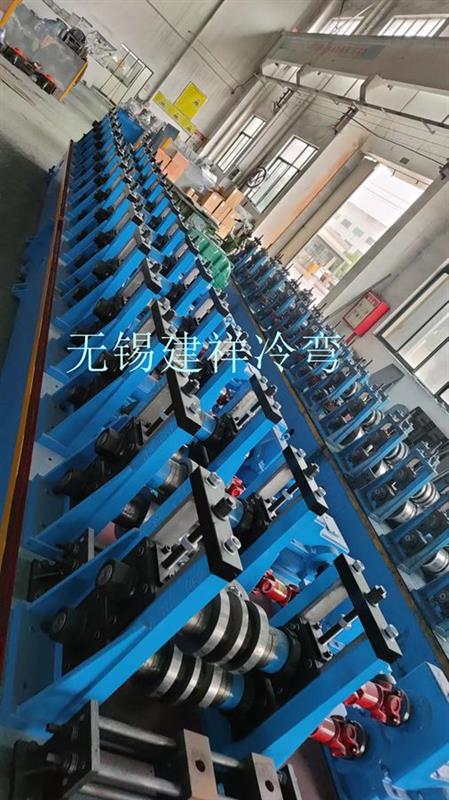

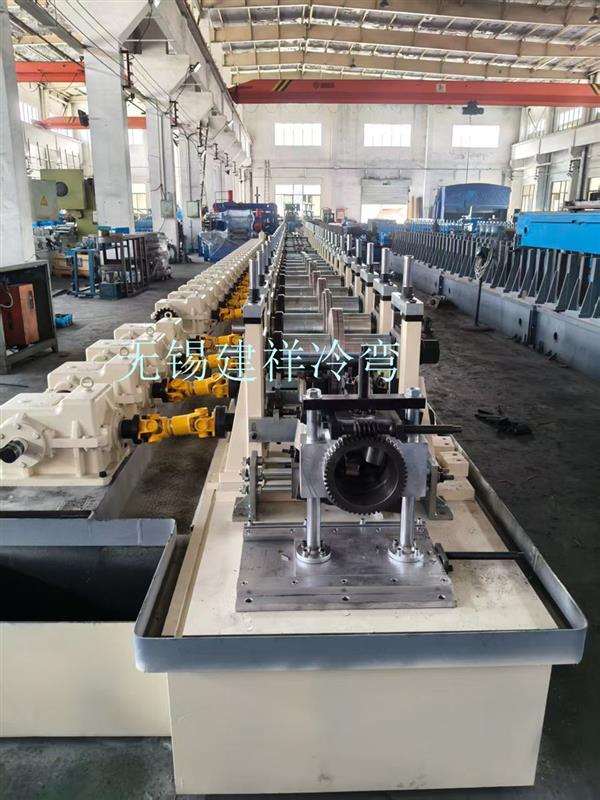

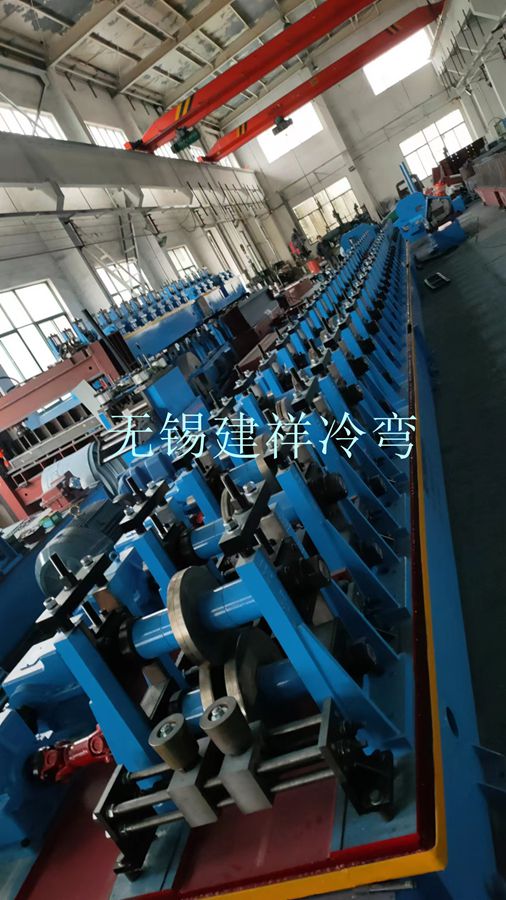

太阳能钢边框冷弯机设备

太阳能钢边框设备是用于生产太阳能光伏组件钢边框的专用设备，通常包含以下几种类型及其详细说明：

光伏钢边框自动生产线

• 组成部分3：

• 输送机构：作为生产线的基础传输环节，负责带动工件运动，将钢材料输送至各个加工工位。

• 切断机构：用于将钢材料切断，通过高精度的切割装置，保证光伏边框的尺寸精度。

• 冲压机构：对工件进行冲压成型，通过模具和冲压设备，形成光伏边框所需的形状和结构。

• 定位机构：限制工件在输送机构上的位置，确保加工精度，通常采用高精度的定位传感器和夹具。

• 控制系统：配备先进的控制系统，如总线控制运动控制系统，可满足复杂的制造工艺自动化控制要求，实现高效率和高精度的生产2。

太阳能光伏钢边框用双头锯设备4

• 太阳能钢边框冷弯机设备结构：包括底座、两条线性导轨、托料架、锯切装置、托料平台、控制柜等。托料架用于放置待切割钢边框，两侧线性导轨上的锯切装置可根据钢边框长度调节距离，实现双头锯切。锯切装置包括机架、放料平台、夹紧装置、锯切机构、防护罩机构、落料漏斗和废料收集盒。

• 工作原理：锯片采用钢管用合金锯片，由复合式主轴箱电机驱动进行大扭矩匀速转动，通过伺服丝杠驱动移载架，进而带动锯片稳固匀速移动，实现中速锯切。夹紧装置的直角座、侧压气缸和上压气缸配合定位夹紧钢边框，便于锯切。防护罩机构可依使用要求打开或闭合，阻挡切割废屑，也便于维护更换锯片。

太阳能组件钢边框加工装置1

• 结构：包括底板，底板顶部设有上料机构，右侧安装有切割机构，切割机构上部设置有冲压机构。上料机构包括上料框、导轮、转动杆、输料轮、齿轮盘、皮带轮、第槽板、滑块、联动箱等。切割机构包括操作台、承托框、弹簧、弧形承托板、滑槽板、滑块、夹持板等。冲压机构包括支撑板、齿轮柱、滑槽板、联动滑杆、冲压框等。

• 太阳能钢边框冷弯机设备工作过程：使用前，根据钢边框的切割长度调节移动顶框的距离，根据冲孔数量与间距调节冲孔柱数量并固定。加工时，启动电机带动输料轮旋转，将钢边条放入输料轮之间，钢边条在输料轮带动下右移，弧形承托板进行承托。当钢边条右端触发按钮时，电机停止，电动伸缩杆推动电机上升，使多角杆与不同的多角槽配合，带动切割盘旋转，同时气缸拖动联动箱和切割盘后移进行切割。

此外，在太阳能钢边框生产中，可能还会用到一些辅助设备，如用于钢边框表面处理的清洗、喷涂设备，用于检测钢边框尺寸精度和质量的检测设备等，以确保钢边框的质量和性能符合太阳能光伏组件的使用要求。
