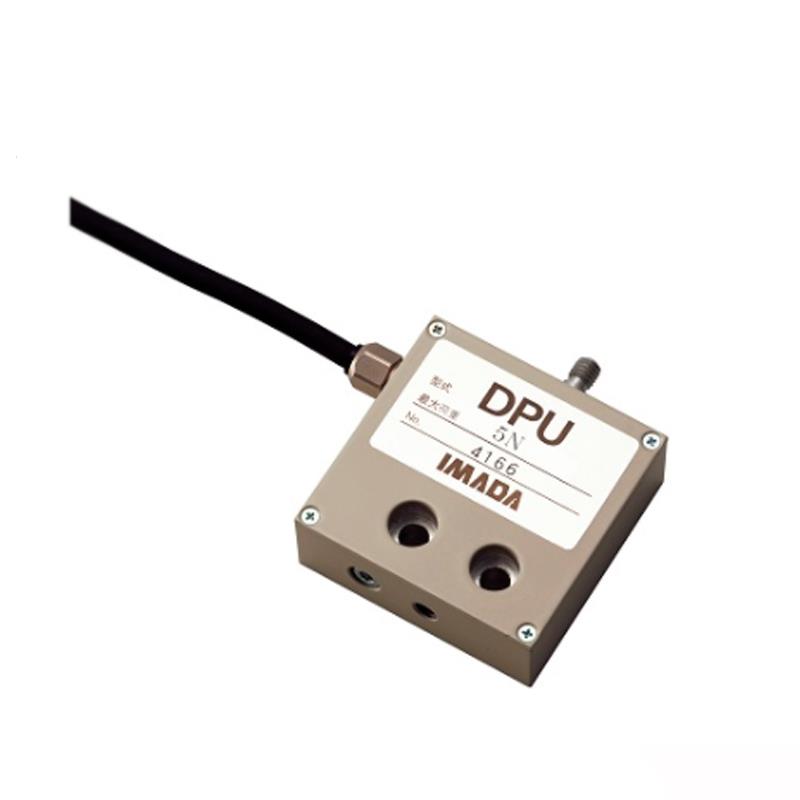

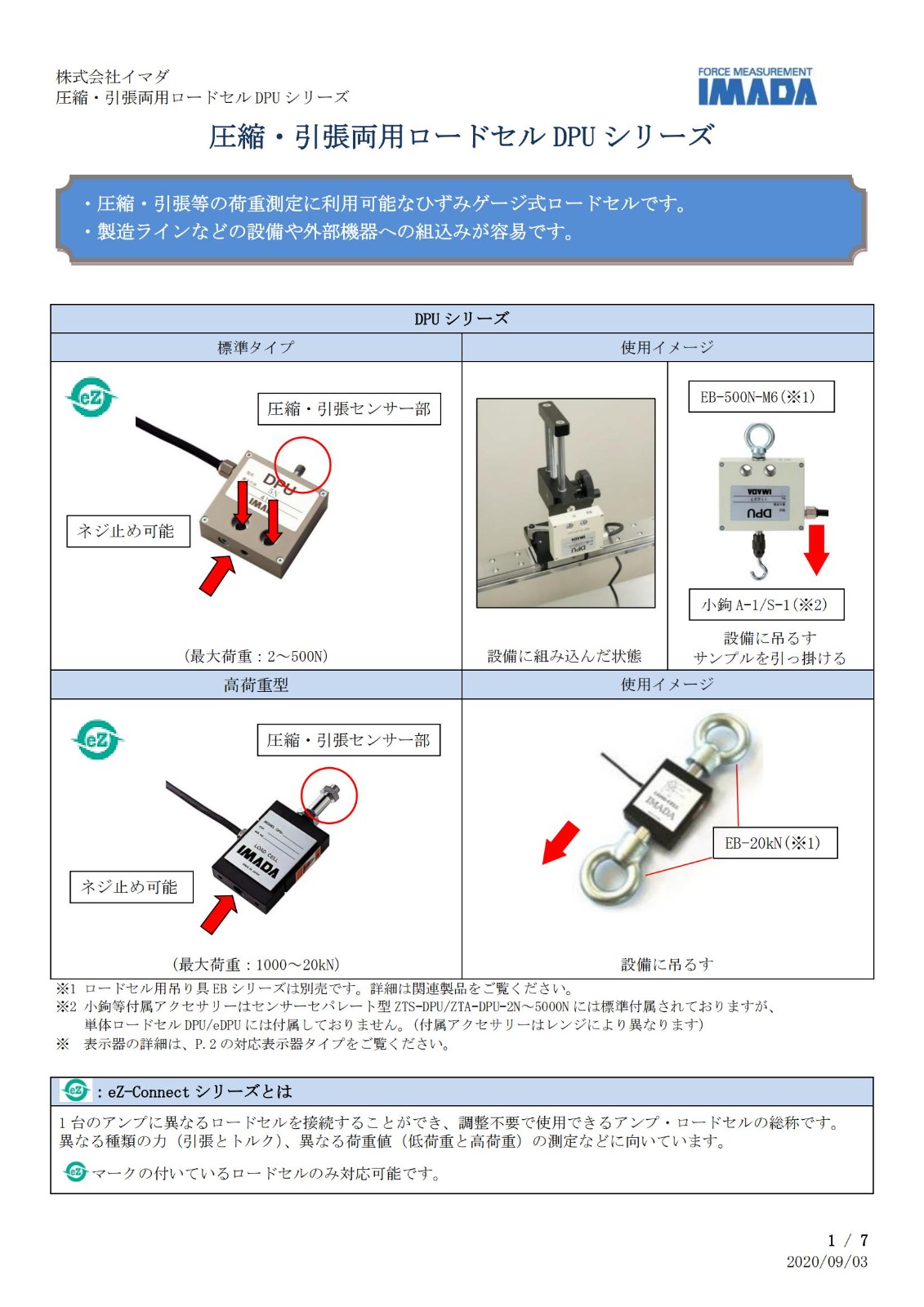

日本 IMADA依梦达压力传感器DPU-5N
价格:电议
地区:广东省 深圳市
手 机:13423862110

压力传感器

压力传感器是一种能将压力信号转换为电信号或其他可测量信号的装置,广泛应用于工业控制、航空航天、医疗设备、汽车电子等领域。以下从原理、分类、应用及选型要点等方面详细介绍:

一、工作原理

压力传感器的核心是敏感元件(如弹性膜片、应变片、电容极板等),通过感知压力引起的物理形变或参数变化,再经转换电路输出电信号(如电压、电流、频率等)。常见原理包括:

  1. 应变式:利用金属应变片受压力变形后电阻值变化,通过惠斯通电桥转换为电压信号。

  2. 压阻式:基于半导体材料的压阻效应,压力作用下芯片电阻值变化,直接输出电信号。

  3. 电容式:压力改变电容极板间距或面积,导致电容值变化,经电路转换为电信号。

  4. 压电式:某些晶体(如石英)受压力产生电荷,通过电荷放大器转换为电压信号,适用于动态压力测量。

  5. 振弦式:压力作用于振弦使其张力变化,振动频率随之改变,通过检测频率获取压力值。


二、主要分类及特点

分类方式类型特点典型应用
按测量压力类型绝/对压力传感器测量相对于真空的绝/对压力,参考基准为绝/对真空。气象监测、航空高度计

表压传感器测量相对于大气压的压力,基准为环境大气压。管道压力监测、液压系统

差压传感器测量两个压力点的差值,常用于流量计算或液位监测。流量计、液位计
按敏感材料半导体压阻式精度高、体积小、成本低,但易受温度影响,需温度补偿。汽车胎压监测(TPMS)、工业控制

陶瓷压阻式耐腐蚀、耐高温、抗冲击,适用于恶劣环境。化工、食品加工行业

金属应变式稳定性好、量程大,适合高压场景。液压机、工程机械

电容式灵敏度高、动态响应快,但易受湿度和干扰影响。微压力测量、生物医学设备
按应用场景工业用压力 传感器抗干扰能力强、防护等级高(如 IP67),支持高温、粉尘环境。石油化工、电力行业

医疗用压力 传感器精度高、安全无毒,需符合生物相容性标准。血压计、呼吸机、输液泵

汽车用压力 传感器耐振动、耐油污,适应高低温环境(-40℃~125℃)。发动机进气歧管压力、刹车系统


质保:

一年

特点:

测量精准
