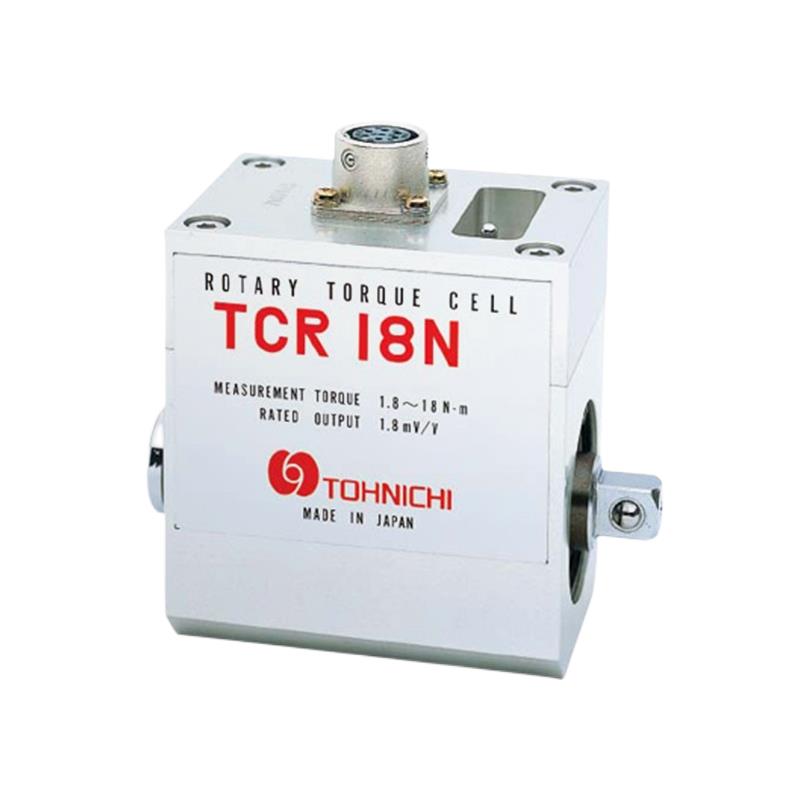

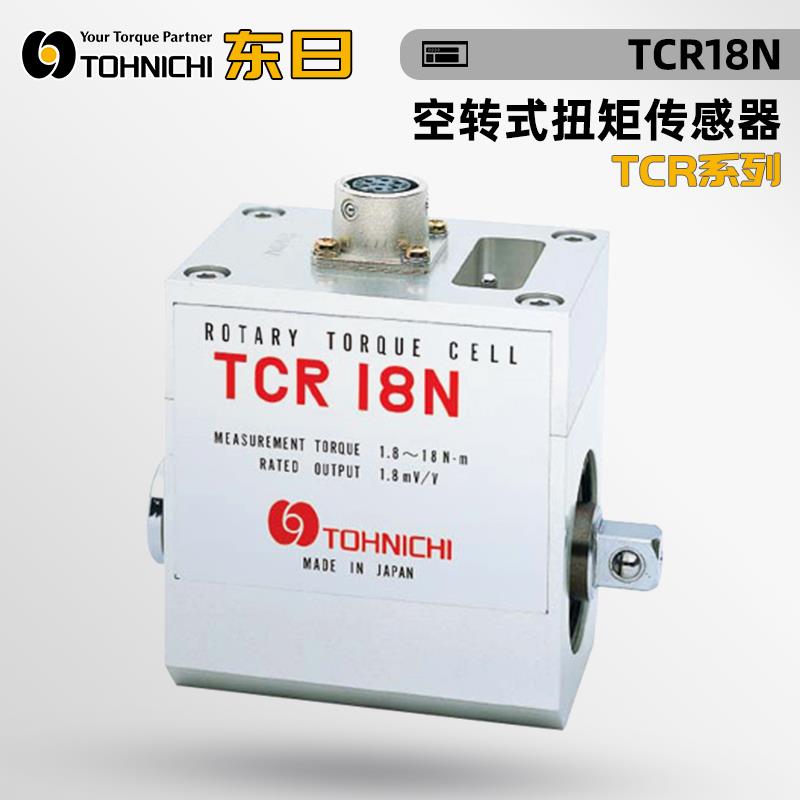

TOHNICHI东日空转式扭矩传感器TCR系列
价格:电议
地区:广东省 深圳市
手 机:13423862110

空转式扭矩传感器是一种能够在被测轴 ** 空转(非接触式连接或旋转状态下)** 实时测量扭矩的装置,主要用于动态扭矩监测场景,尤其适合旋转轴的扭矩测量。以下是其详细介绍:

一、空转式扭矩传感器核心特点

  1. 非接触式测量
    • 通过电磁感应、光电耦合等原理,无需直接接触被测轴,避免对轴系运动产生干扰,适用于高速旋转或精密传动系统。

    • 典型场景:电机转子扭矩监测、汽车传动轴动态扭矩测试。

  2. 动态响应快
    • 可实时捕捉扭矩瞬态变化(响应时间达毫秒级),适合测量启动 / 制动过程、周期性扭矩波动等动态工况。

  3. 结构紧凑易安装
    • 通常设计为轴套式或法兰式,可直接套装在被测轴上,无需对原有设备进行大规模改造。

  4. 抗干扰能力强
    • 采用数字信号传输技术(如无线传输、光纤传输),减少电磁干扰对测量精度的影响。

二、空转式扭矩传感器工作原理分类

原理类型核心机制典型应用场景
磁电感应式利用旋转轴上的齿轮 / 齿圈切割磁场,产生周期性感应电动势,电动势频率与转速成正比,幅值与扭矩成正比。工业电机、风机轴扭矩监测
光电式轴上安装光栅盘,旋转时遮挡光路,光电元件通过光脉冲频率和相位差计算扭矩。精密仪器、实验室动态扭矩测试
无线传输式应变片采集扭矩信号后,通过无线发射模块(如蓝牙、WiFi)传输至接收器,实现非接触测量。恶劣环境(高温、高压)下的旋转设备
光纤式利用光纤光栅的波长偏移量感知轴的扭转变形,通过光纤传输信号,抗电磁干扰能力极强。强电磁干扰场景(如电力设备)

三、空转式扭矩传感器关键性能参数

  1. 测量范围
    • 小量程:0.1 N?m ~ 100 N?m(适用于精密仪器、小型电机);

    • 大量程:1000 N?m ~ 100,000 N?m(适用于重型机械、船舶传动轴)。

  2. 精度等级
    • 高精度型:±0.1% FS ~ ±0.5% FS(实验室级);

    • 工业级:±1% FS ~ ±3% FS(生产线实时监测)。

  3. 转速范围
    • 低速型:0 ~ 3000 r/min;

    • 高速型:可达 20,000 r/min 以上(如航空发动机涡轮轴测量)。

  4. 输出信号
    • 模拟信号:4-20mA、0-10V 等;

    • 数字信号:RS485、CANopen、EtherCAT 等,支持与 PLC、工控机直接通讯。

四、典型应用场景

  1. 汽车与航空航天
    • 测试发动机曲轴、变速箱传动轴的动态扭矩,分析功率输出特性;

    • 飞机起落架收放机构扭矩监测,确保机械动作可靠性。

  2. 工业自动化
    • 生产线传送带驱动轴扭矩监测,预防过载停机;

    • 机器人关节扭矩测量,实现力控反馈(如协作机器人抓取力控制)。

  3. 能源与动力
    • 风力发电机主轴扭矩实时监测,优化叶片角度与发电效率;

    • 液压泵 / 电机扭矩 - 转速特性测试,评估设备能效。

  4. 科研与测试
    • 高校实验室动态扭矩标定系统;

    • 新能源电机(如电动汽车驱动电机)扭矩 - 转速曲线测试。


质保:

一年

特点:

测量精准
