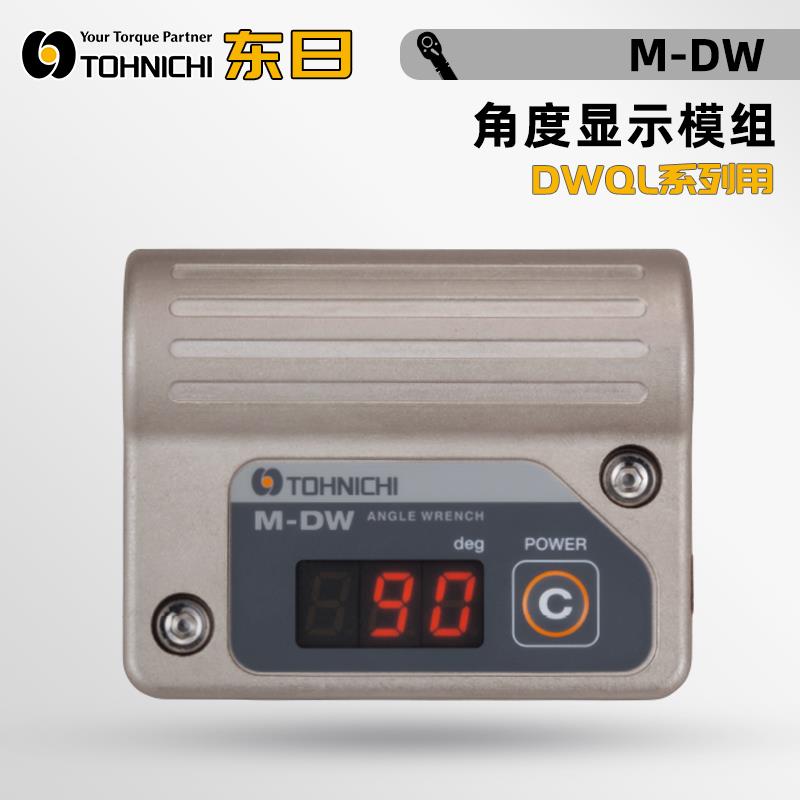

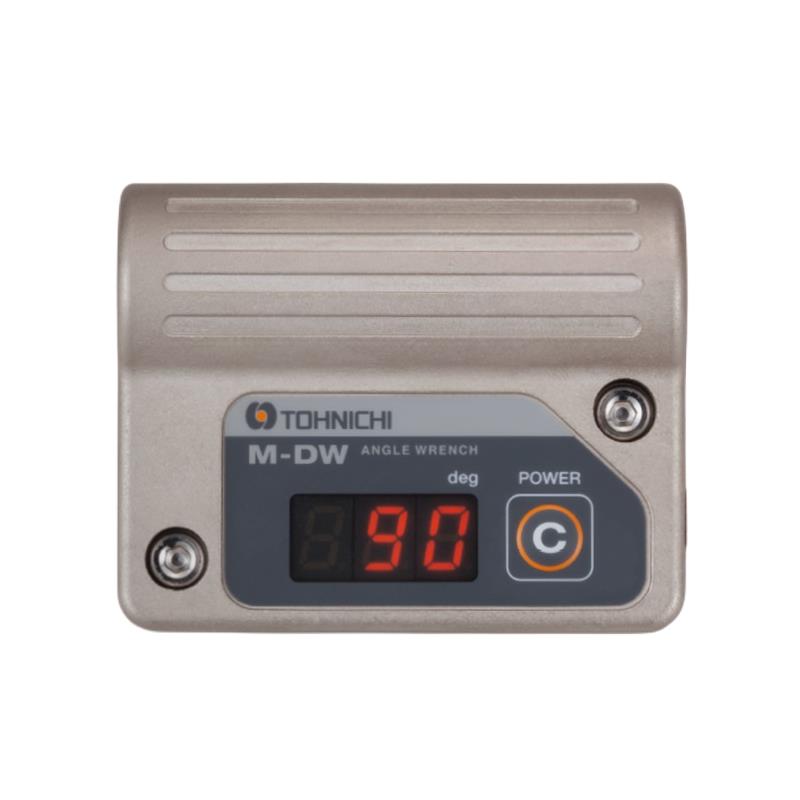

角度显示模组是数显角度扳手的重要组成部分，主要由硬件系统和软件系统组成，以下是其详细介绍：

硬件系统

• 显示屏

• 类型：通常采用液晶显示屏（LCD）或发光二极管显示屏（LED）。LCD 具有功耗低、显示清晰、成本相对较低等优点；LED 显示屏则亮度高、可视角度广、响应速度快，在光线充足的环境下显示效果更好。

• 显示内容：能够直观地显示当前测量的角度值，同时还可能包括扭矩值、测量模式、电池电量、单位等相关信息。有些高端的角度显示模组还可以显示图形化的操作提示、历史数据列表等。

• 角度传感器

• 工作原理：常用的角度传感器有编码器和陀螺仪等。编码器通过检测旋转部件的位置变化来确定角度，可分为增量式编码器和绝/对式编码器，增量式编码器能够测量角度的变化量，绝/对式编码器则可以直接给出当前的绝/对角度值。陀螺仪利用角动量守恒原理，通过检测物体的旋转角速度来计算角度变化。

• 精度：角度传感器的精度直接影响到角度显示模组的测量精度，一般来说，高精度的角度传感器可以将角度测量误差控制在 ±1° 甚至更小的范围内。

• 控制电路

• 由微控制器（MCU）、放大器、滤波器、模数转换器（ADC）等组成。微控制器是控制电路的核心，负责对角度传感器采集到的信号进行处理、计算和分析，同时控制显示屏的显示内容和显示方式；放大器用于将传感器输出的微弱信号放大到合适的幅度，以便后续处理；滤波器则可以去除信号中的噪声和干扰，提高信号质量；模数转换器将模拟信号转换为数字信号，便于微控制器进行处理。

•

•

•

•

软件系统

• 数据处理算法

• 对角度传感器采集到的数据进行滤波、校准、补偿等处理，以提高测量精度和稳定性。例如，通过数字滤波算法去除噪声干扰，采用校准算法对传感器的零点和满量程进行校准，利用温度补偿算法消除温度变化对测量结果的影响。

• 显示控制程序

• 负责控制显示屏的显示内容和显示方式，根据用户的操作和测量结果，在显示屏上显示相应的角度值、扭矩值、测量模式等信息。还可以实现一些特殊的显示效果，如背光控制、闪烁提示、动画演示等，以提高用户体验。

• 测量模式切换程序

• 支持多种测量模式，如实时模式、峰值模式和预置模式等。实时模式下，角度显示模组实时显示当前的角度和扭矩值；峰值模式可以记录测量过程中的最/大角度和扭矩值；预置模式允许用户提前设定目标角度和扭矩值，当达到设定值时，通过声光报警或振动等方式提醒用户。

功能特点

• 高精度测量：能够精/确测量角度，角度精度通常可达 ±1° 甚至更高，满足汽车制造、航空航天等对螺栓紧固角度要求严格的行业需求。

• 双向测量：可以顺时针和逆时针两个方向进行角度测量，适应不同的操作场景和需求。

• 多种提示功能：配备蜂鸣器、LED 指示灯和振动器等，当达到预设的角度值或出现异常情况时，能够通过声音、光线和振动等方式及时提醒用户。
