仪表型号

SHF

测量范围

下限量程

1～10L/h水，0～0.7m3/h Air at ATP

上限量程

20～200m3/h水，400～4000m3/h Air at ATP

量程比

10：1

准确度等级

就地型

±1.5%，±2.0% ，±2.5%

远传型

±1.0%，±1.5%，±2.0% ，±2.5%

防护等级

IP65  IP67

公称压力

DN15-DN50       4.0Mpa

DN80-DN200      1.6Mpa

介质温度

就地型

-40℃～+300℃

远传型

-20℃～+80℃

环境温度

就地型

-40℃～120℃

远传型

-20℃～70℃

连接形式

法兰链接 标准HG/T20592-2009

电缆接口

本安型：M20×1.5 隔爆型：1/2”NPT

防爆标志

ExiaⅡCT6本安防爆型；ExdⅡCT6 Gb隔爆型

主体材质

304S，316L，Ti，不锈钢衬PTFE，其它

安装形式

4

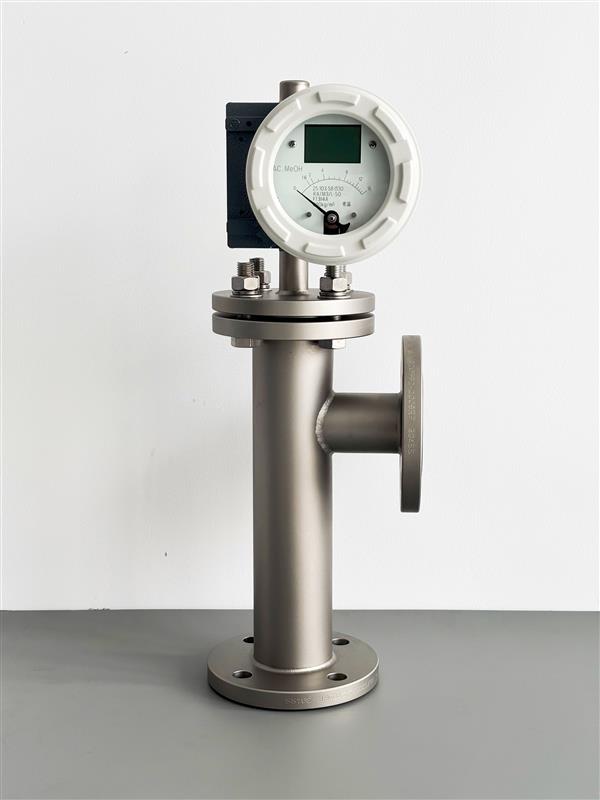

底侧安装形式，流体流动方向，底进侧出

指示器

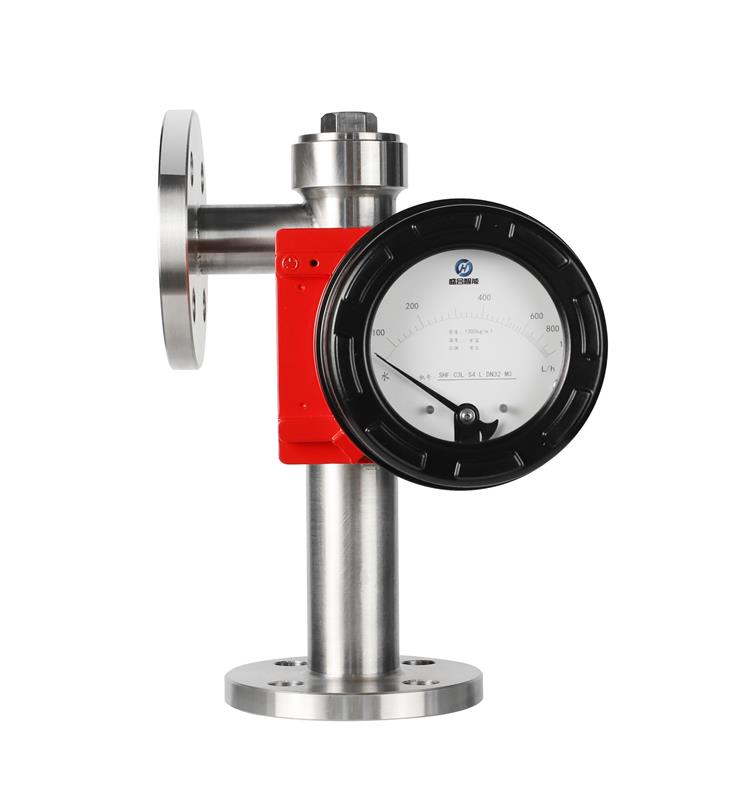

现场就地瞬时流量指示

现场就地瞬时流量指示，带上下限位警报

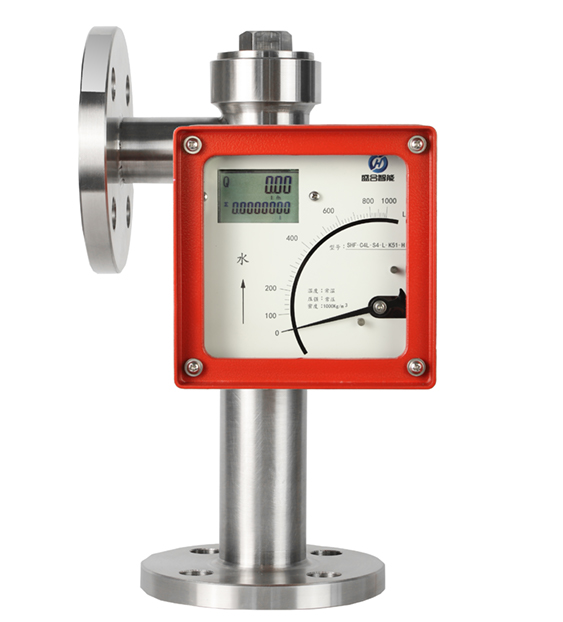

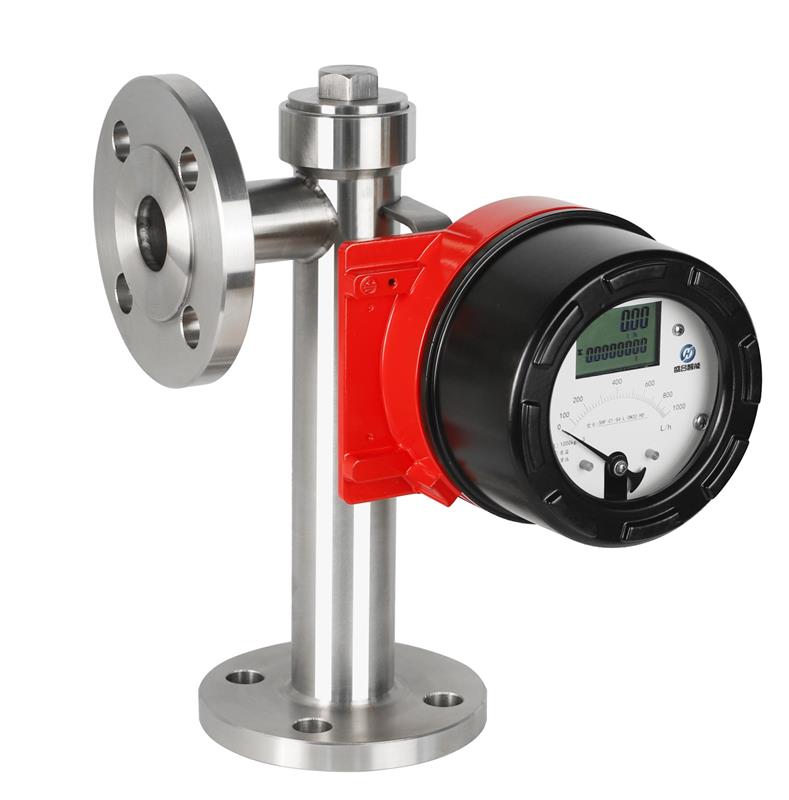

远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，本安防爆

远传型指示器,现场瞬时,累积流量指示,24V DC供电,二线制4-20mA输出，带HART@通讯协议，隔爆型

3.6V锂电池供电，现场液晶瞬时和累积流量显示，无信号输出
