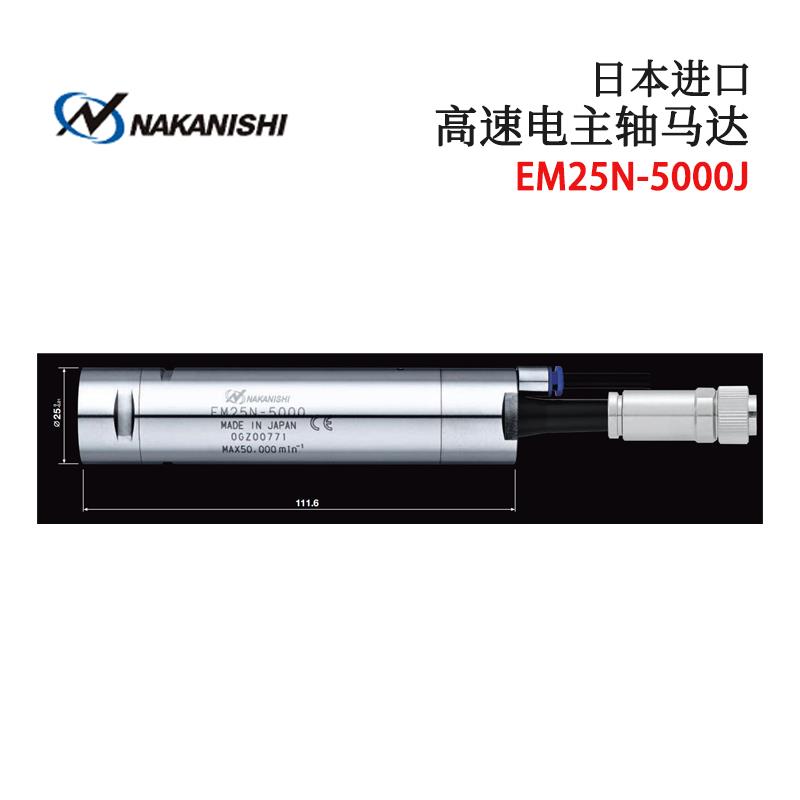

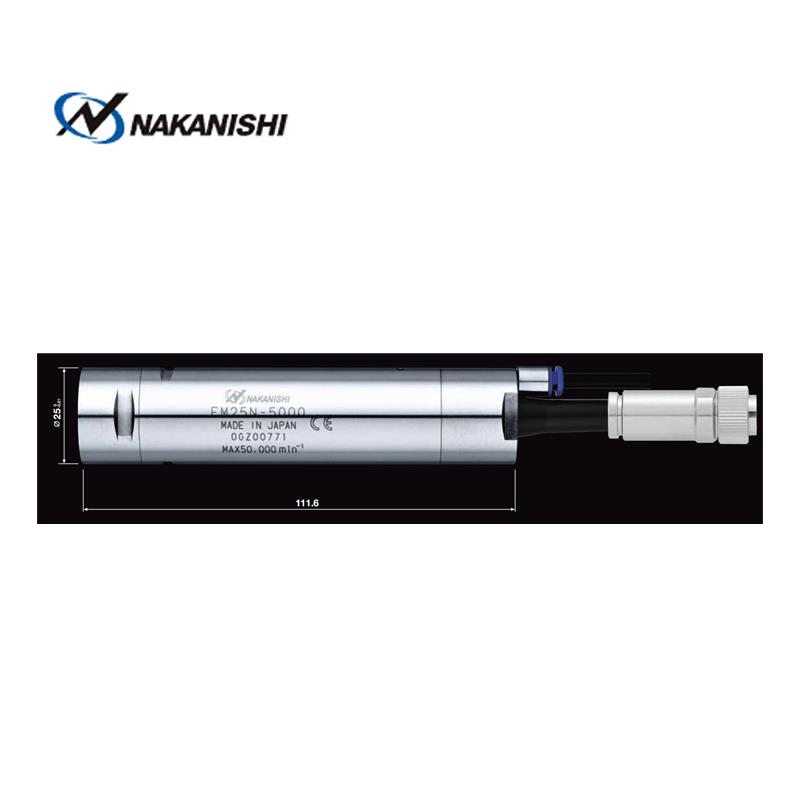

日本 NSK中西高速电主轴马达EM25N-5000J
价格:电议
地区:广东省 深圳市
手 机:13423862110

高速电主轴马达

定义:
高速电主轴马达是一种将电机转子与主轴集成设计的精密驱动部件,属于数控机床、精密加工设备的核心功能单元。其核心特点是电机直接驱动主轴旋转,省去传统齿轮、皮带等机械传动环节,实现高转速、高精度、低振动的直接驱动,广泛应用于航空航天、精密模具、3C 电子、光学元件等高端制造领域。

高速电主轴马达核心结构与原理

1. 关键组成部分

部件功能说明
主轴单元集成电机转子,前端安装刀具或工件夹具,材料通常为高强度合金钢或陶瓷,表面经耐磨处理。
电机定子内置在主轴套筒内,采用永磁同步电机(PMSM)或异步电机(IM),通过变频控制器驱动。
轴承系统支撑主轴高速旋转,常见类型包括:
- 陶瓷球轴承(高速轻载,耐温性好)
- 磁悬浮轴承(无接触、高精度,适用于超高速场景)
- 液体静压轴承(高刚性,适合重载精密加工)
冷却系统内置循环冷却通道,通过油冷或水冷控制电机和轴承温升,确保长时间稳定运行。
传感器集成温度、振动、位移传感器,实时监测运行状态,支持故障预警和精度补偿。

2. 工作原理

  • 直接驱动:电机定子通电产生旋转磁场,驱动主轴(转子)直接旋转,传动效率接近 100%,避免机械传动的能量损耗和精度损失。

  • 变频控制:通过伺服驱动器调节电机频率,实现主轴转速的无级变速(如从 1000 RPM 到 10 万 RPM 动态调节)。

  • 精密平衡:主轴组件经动平衡校正(精度等级 G1.0 以下),确保高速旋转时振动幅值≤1.5 mm/s(ISO 1940 标准)。

高速电主轴马达分类与典型应用场景

1. 按电机类型分类

  • 永磁同步电主轴:

    • 特点:功率因数高(接近 1),低速扭矩大,能效等级 IE4 以上,适合精密进给和高速切削。

    • 应用:3C 产品铝合金外壳高速铣削(如 iPhone 中框加工)、光学玻璃磨边机、五轴联动加工中心。

  • 异步电主轴:

    • 特点:结构简单、成本低,但功率因数较低(0.7~0.9),高速时发热较大。

    • 应用:普通数控车床、木工雕刻机、低成本磨床。

2. 按应用领域细分

  • 精密加工:

    • 场景:航空航天叶片榫头加工、医疗器械精密零件铣削、半导体封装模具雕刻。

    • 需求:转速≥4 万 RPM,精度≤3 μm,配备热变形补偿系统。

  • 超高速加工:

    • 场景:铝合金轮毂压铸模具抛光、碳纤维复合材料切割、微纳结构加工(如衍射光栅)。

    • 需求:转速≥10 万 RPM,采用磁悬浮轴承 + 油气润滑,振动加速度≤5 g。

  • 特种加工:

    • 场景:电火花机床主轴(带旋转头)、超声波振动加工主轴、激光切割同轴主轴。

    • 需求:支持多轴联动控制,集成工艺附件接口(如气冷、液冷管路)。


质保:

一年

特点:

测量精准
