原理

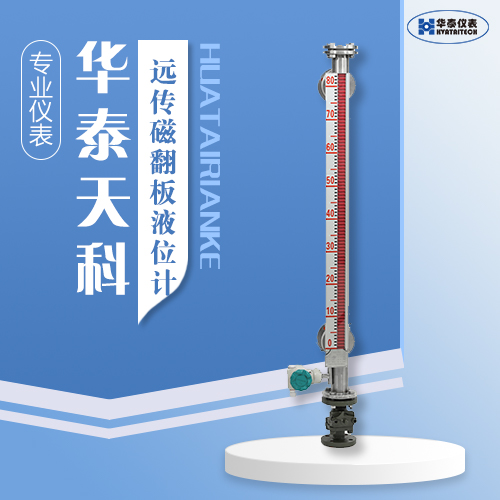

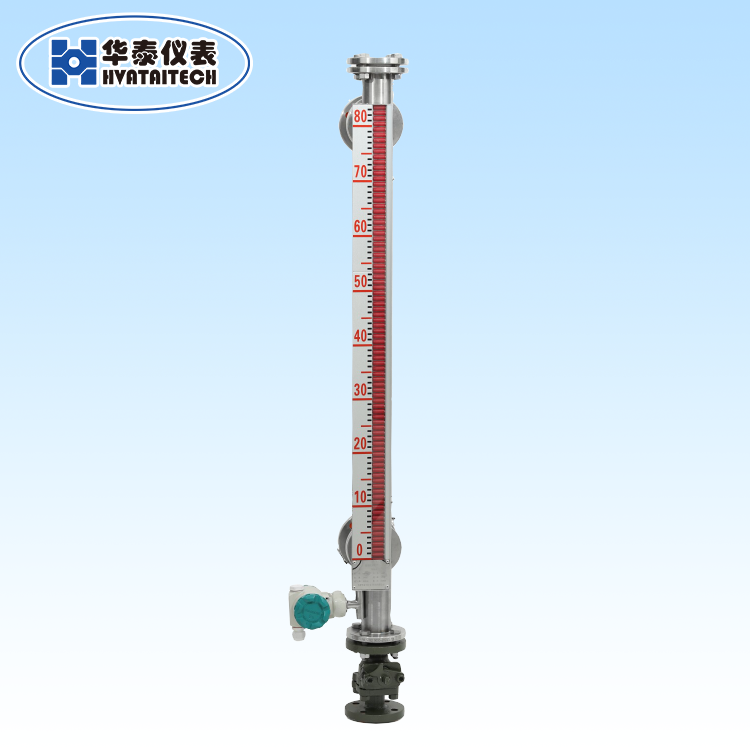

磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。

磁翻板液位计 就地显示 不锈钢 制药行业

参数

测量方式：液位测量；界面测量

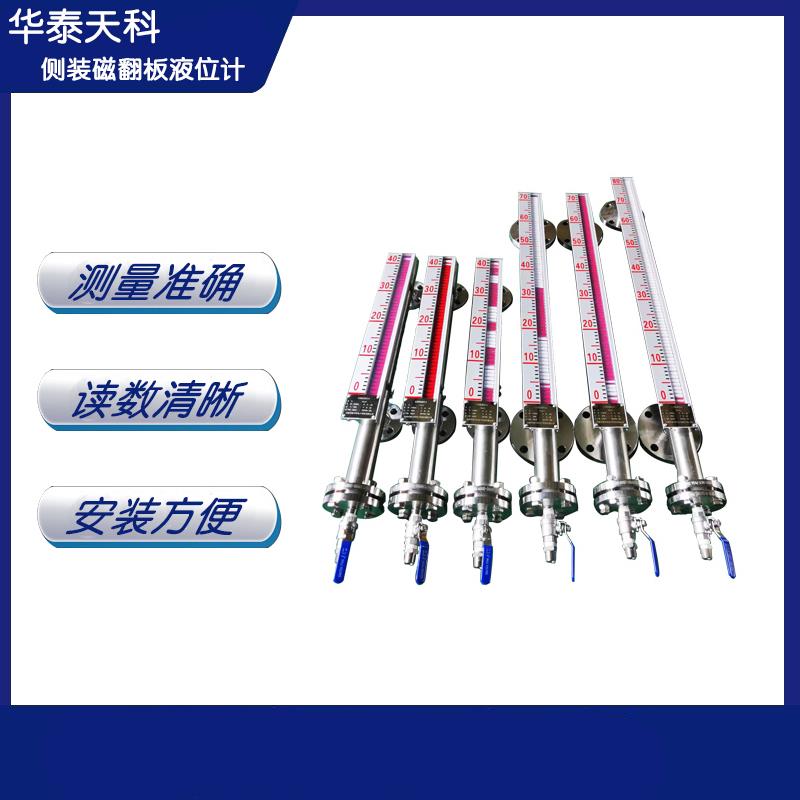

安装形式：侧-侧安装、顶部安装

测量范围：0--25m

测量精度：±10mm；±5mm；±2mm

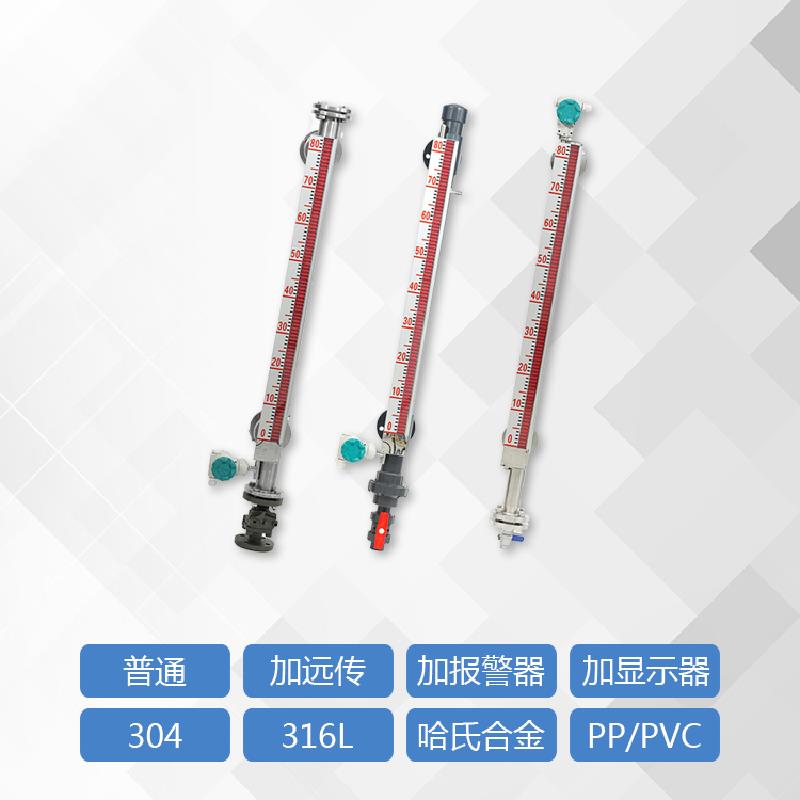

材质：PP；304；316L；不锈钢衬PTFE；哈氏合金等

介质密度：≥0.45g/cm3

工作压力：≤25MPa

介质温度：≤450℃

电源：24VDC两线制；24VDC/220VAC四线制

输出方式：就地显示；4-20mA远传；开关点控制

防爆等级：Exd[ia]II CT6

特点

1.现场显示液位，显示方式直观，便于各种光照环境下的观察与度数。

2.安装与维护简单，顶安装或侧安装方式只需对应接口安装，安装校准调试简单。仪器仪表不易损坏。

3.方便设置报警限位，可通过物理设置簧片或电子控制参数选择报警液位。可设置上限下限双向报警位置。信号通过线缆可远传可就地显示。

应用领域

磁翻板液位计的应用领域

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。
