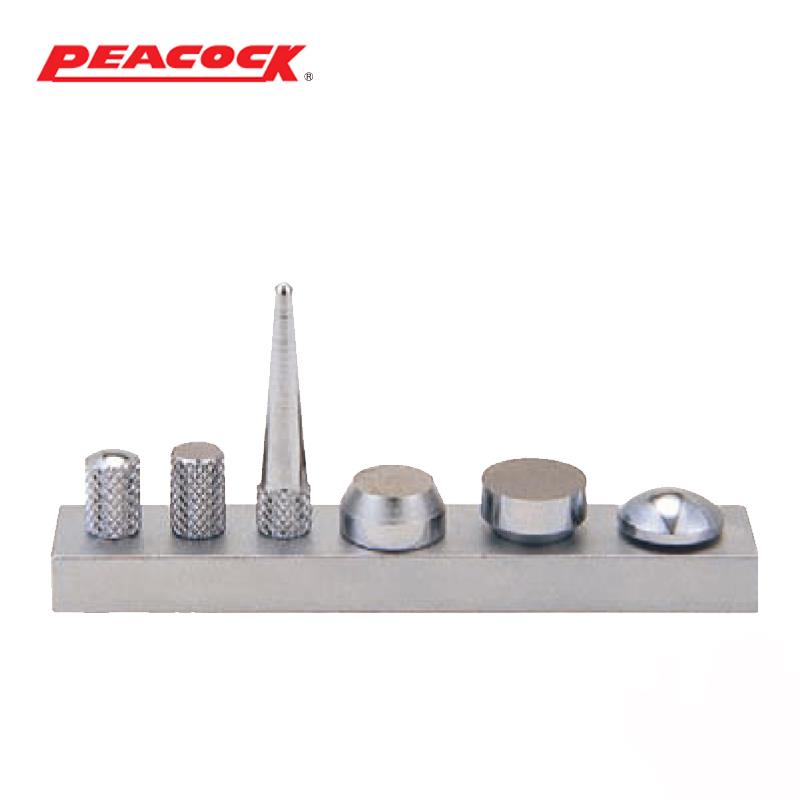

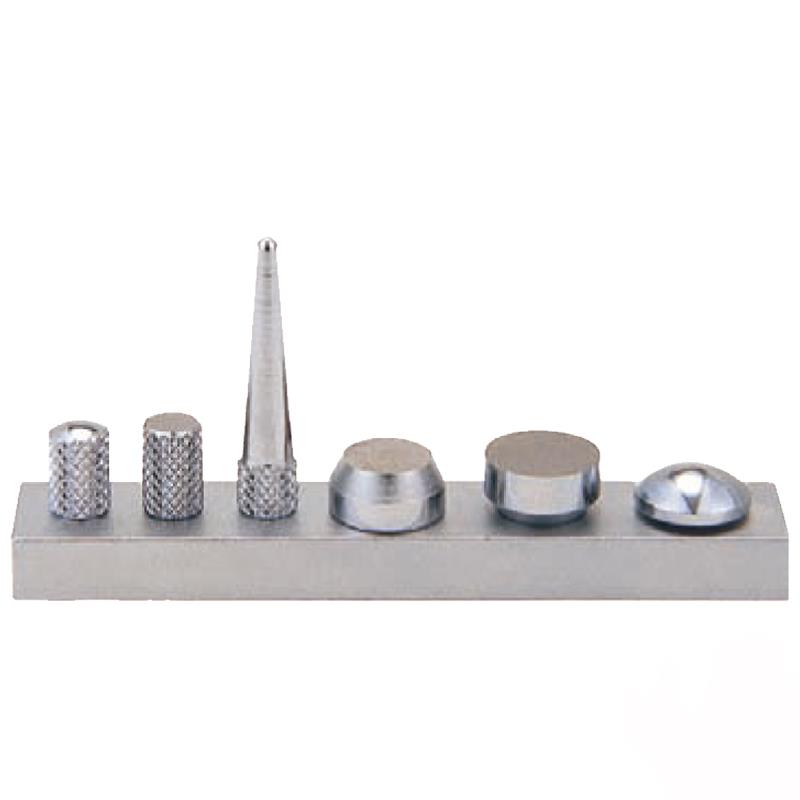

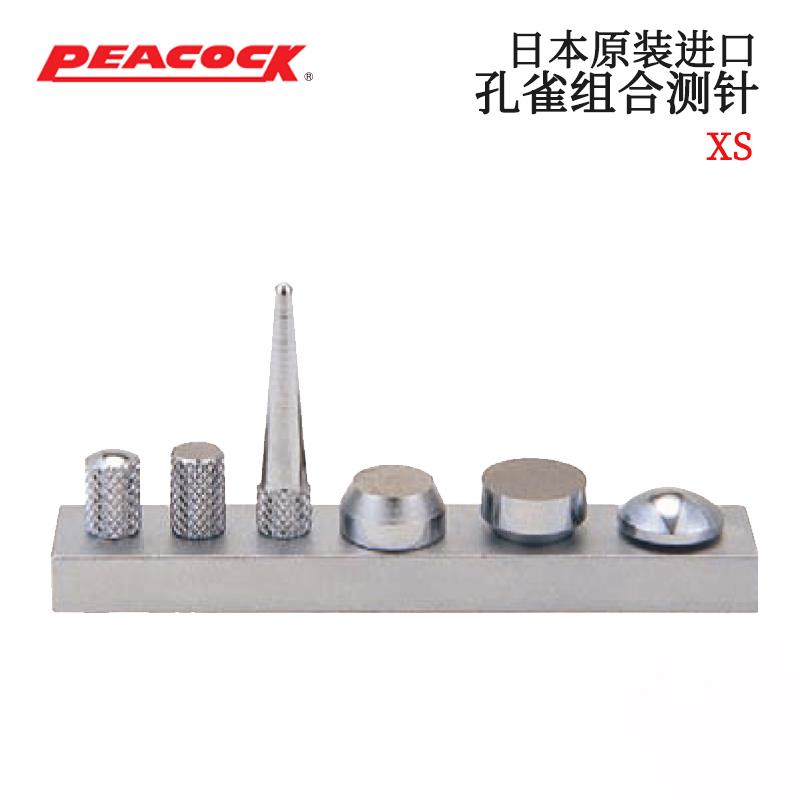

日本 PEACOCK孔雀组合测针XS
价格:电议
地区:广东省 深圳市
手 机:13423862110

组合测针是一种由多个功能部件组合而成的测量工具,主要用于复杂几何形状、多维度尺寸或特殊结构的精密测量。它通过模块化设计将不同类型的测头、连接杆、转接件等组合在一起,满足单一测针无法完成的测量需求,常见于坐标测量机(CMM)、三坐标测量仪、手动测量工具(如千分表)等设备中。以下从结构组成、优势及使用维护等方面详细说明:

一、结构组成与核心部件

组合测针通常由以下部分构成,各部件可灵活搭配:

1. 测头(接触端)

  • 功能:直接接触被测工件,传递测量数据。

  • 类型:

    • 红宝石:硬度高(仅次于金刚石),耐磨性好,用于高精度测量。

    • 碳化钨:成本较低,适合普通工业检测。

    • 陶瓷 / 金刚石:特殊场景(如超硬材料)使用。

    • 球头测针:用于平面、曲面、孔径测量(最常用,如 φ2mm、φ5mm 红宝石球头)。

    • 尖测针(针形):用于测量窄槽、螺纹小径、齿根等细微结构。

    • 盘形测针:测量台阶面、凹槽深度或大孔径底部。

    • 星形测针(多方向测头):集成多个方向的测头(如 3 球头 / 5 球头),一次安装可测量多面特征。

    • 按形状分:

    • 按材质分:

2. 连接杆(测杆)

  • 功能:连接测头与测量设备,传递位移或信号。

  • 类型:

    • 直杆:通用型,长度可选(如 10mm、50mm、100mm)。

    • 弯杆(L 形 / T 形):用于深孔、盲孔或工件背面测量,避开干涉。

    • 延长杆:增加测量深度(如搭配球头测针测量深腔内径)。

3. 转接件与固定装置

  • 螺纹转接件:连接不同规格的测头与测杆(如 M2 转 M3 螺纹)。

  • 磁性底座 / 卡扣:快速安装于测量仪器,便于更换组合。

  • 角度调整件:实现测头角度偏转(如 ±15°、±30°),适应斜面测量。

二、核心优势

  1. 一机多用,降低成本:
    通过更换组合部件替代购买多支专用测针,尤其适合小批量多品种生产的企业。

  2. 适应复杂几何测量:
    解决传统单一测针无法触及的盲区(如深孔底部、交叉孔相贯线),或难以兼顾的多特征测量(如同时测孔径与孔距)。

  3. 提升测量效率:
    一次装夹完成多位置测量,减少重复对刀和校准次数(如星形测针一次测量立方体的三个垂直面)。

  4. 高精度与稳定性:
    模块化设计采用高精度螺纹连接或热压工艺,确保组合后测针的同轴度(偏差≤0.002mm)和刚性。

三、使用与维护要点

1. 安装与校准

  • 分步组装:
    先安装主测头,校准后再添加辅助部件(如先装球头测针校准零点,再安装延长杆)。

  • 动态校准:
    组合测针长度>50mm 时,需进行 “测杆下垂补偿”(通过三坐标机软件输入测杆材质密度,自动修正误差)。

2. 测量力控制

  • 软质材料(如铝合金)使用低测量力测头(如尼龙球头,测量力≤0.1N);硬质材料可适当提高测量力(如红宝石球头,测量力 0.5-1N)。

  • 避免组合测针因自重导致测量力叠加(如长杆 + 重质测头需用仪器平衡机构抵消重力影响)。

3. 日常维护

  • 清洁要求:
    每次使用后用无水乙醇擦拭测头与测杆,螺纹接口处用压缩空气吹净铁屑(避免锈蚀)。

  • 定期检测:
    每月用测针校准器检查组合测针的同轴度(偏差>0.005mm 需重新组装或更换部件)。

  • 存储规范:
    组合测针需垂直存放于专用支架,避免测头受压变形(如球头测针长期水平放置可能导致球面磨损不均)。


质保:

一年

特点:

测量精准
