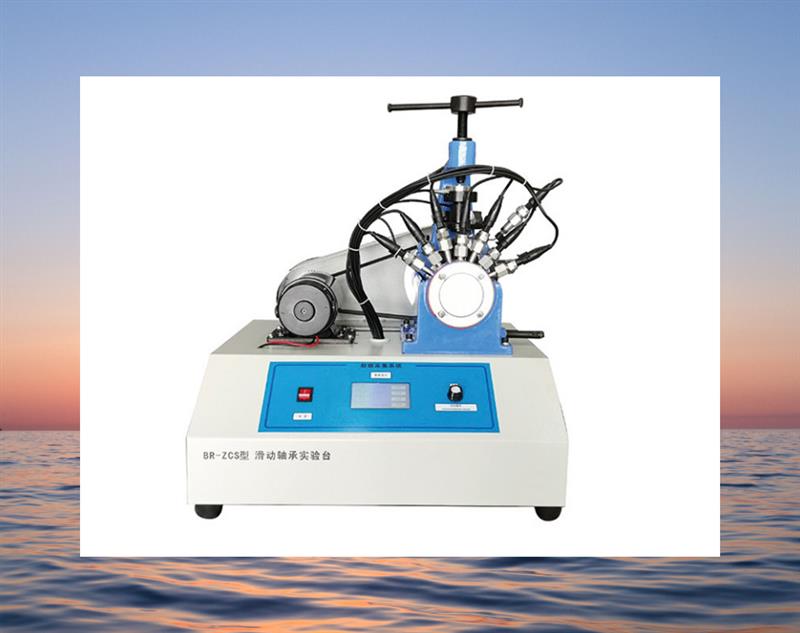

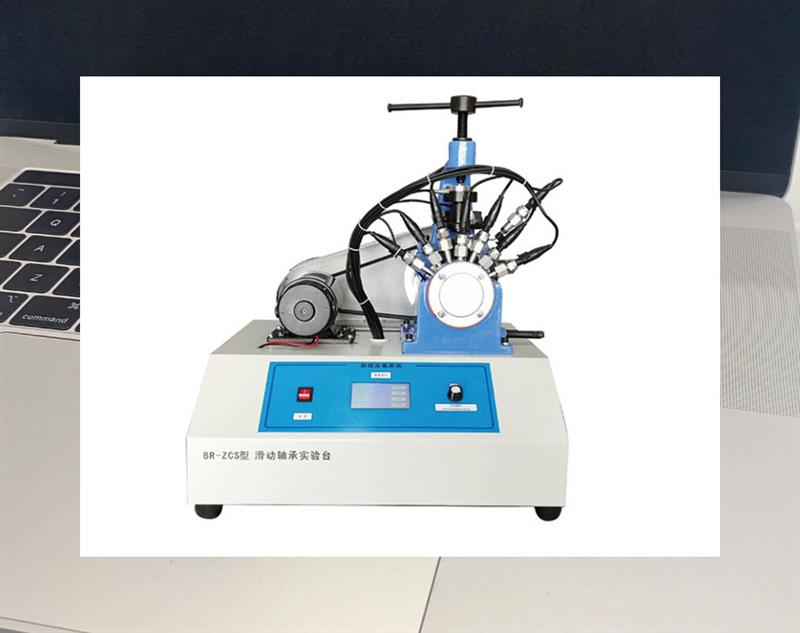

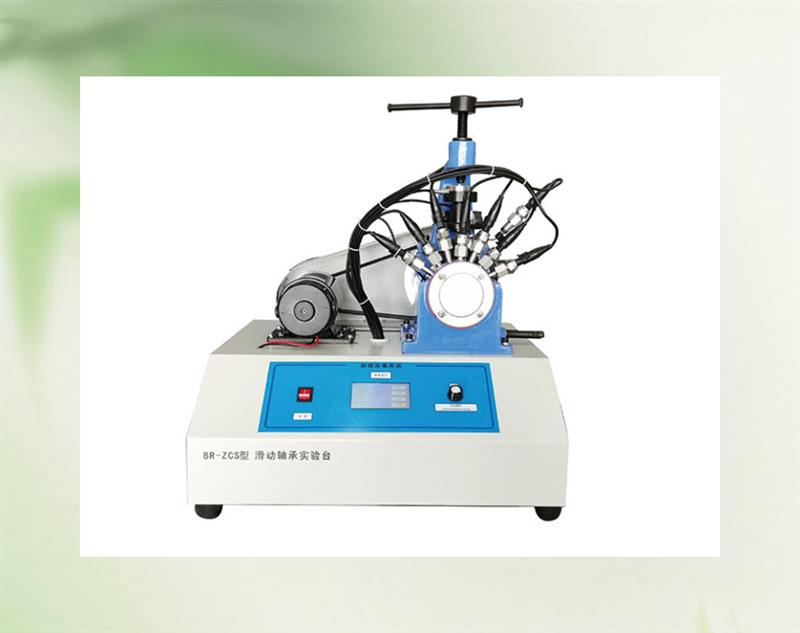

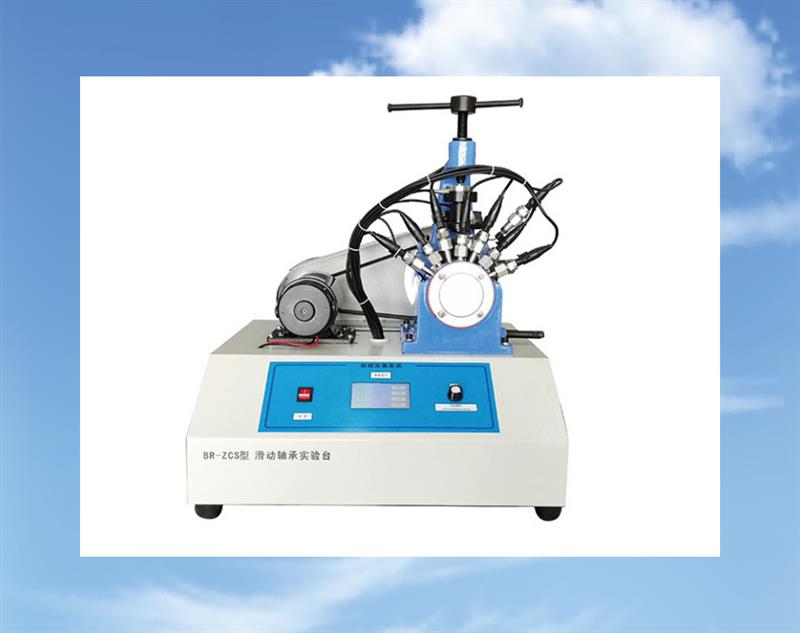

液体动压轴承实验台 型号:HFD-BR-ZCS库号：D385309

液体动承实验台 型号:HFD-BR-ZCS库号：D385309

概述：

一、能完成的实验项目：

1.1、观察径向滑动轴承动压润滑油膜的形成过程；

1.2、测定和绘制径向滑动轴承动压油膜径向压力分布曲线和轴向压力分布曲线，求轴承的承能力；

1.3、了解径向滑动轴承摩擦系数的测量方法和摩擦特性曲线的绘制方法。

二、基本结构：

2.1、实验台外形为台式结构，底座采用结构件制作；

2.2、实验台采用传感器，能对转速、油膜压力、油温、外荷、实验轴瓦之间的摩擦力等实验数据进行采集，径向测点7个，轴向测点2个。须有油温传感器，保证润滑油粘度测试准。

三、主要功能：

3.1、测量其径向油膜压力分布，测定其摩擦特征曲线；

3.2、轴承采用油浸润滑方式，利用轴的转动将润滑油带入轴承；

3.3、外荷加方式采用螺旋加，转动螺旋即可改变荷大小，并采用光电测速，LED数字显示；

3.4、实验台测控系统通过RS232串口与计算机连接，多媒体软件对实验数据采集、处理分析，可以显示、打印径向、轴向油膜压力的分布曲线；也可面板窗口显示，手工记录实验数据；直流电动机须能手动无级变速。

四、技术参数：

4.1 实验轴瓦1个：内径d=60mm 长度L=120mm；

主轴调速范围： 3-375r/min；粗糙度1.6μm；材料ZQSn6-6-3，测力杆上测力点与轴承距L=90 mm；

4.2 直流电动机：直流伺服电机1个；功率375W /220V；调速范围0-1500 r/min， 调速电源（SK400B）1个输出电压 DV 0-220V 输出电流 DA 0-4A，手动无级变速；

4.3、摩擦力传感器1个，量程：50N；

液体动压轴承实验台液体动压轴承实验台液体动压轴承实验台

压力传感器 8个，量程：0-1.6MPa，精度2.5％；

外荷传感器1个，量程：0-5000N，精度±0.2％，加：0-5000N；

温度传感器1个，量程：-40±85°C
