广东铱电测控技术有限公司接地电阻在线检测仪是一个系列产品,分接触式和非接触式,接触式是ETCR2900和ETCR2900B,非接触式是ETCR2800B,ETCR2800C,ETCR2800KB,ETCR2800KC一体式和ETCR2800N,ETCR2800T及ETRR2800E分体式的。
一、简介
接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品,专为在线监测接地引下线的连接状况、回路接地电阻、金属回路联结电阻而精心设计制造的。ETCR2800B、ETCR2800C为闭环结构,安装时须断开接地引下线;ETCR2800KB、ETCR2800KC为开合式结构,安装时无需断开接地引下线,方便快捷。
接地电阻在线检测仪适用于输电线路杆塔接地;气象防雷接地;石油化工接地;通讯接地;变配电站接地;铁路设施接地;建筑仓库接地;金属回路阻值;电气设备接地等。
接地电阻在线检测仪可以单个安装使用(仅C型、KC型),也可以自行组建成有线网络系统或无线网络系统使用。有线网络系统通过RS485通讯方式传输数据,由检测仪、【通讯器、监控软件、电源适配器、电脑(以上须用户自备和二次开发)】等组成。
我公司的接地电阻在线检测仪已通过防爆认证,其安全防爆认证参数整机满足GB3836.1-2021和GB3836.4-2021标准相关要求。其防爆标志为Ex iaⅡB T3 Ga。防爆合格证号:CE23.3868X。它可应用于相应的易燃易爆环境中。
二、型号区别
型 号 | 结构 | LCD | 声光报警 | 报警设置 | 4G通讯 |
ETCR2800B | 闭环 | 无 | 有 | 后台设置 | 选购 |
ETCR2800C | 闭环 | 有 | 有 | 有 | 选购 |

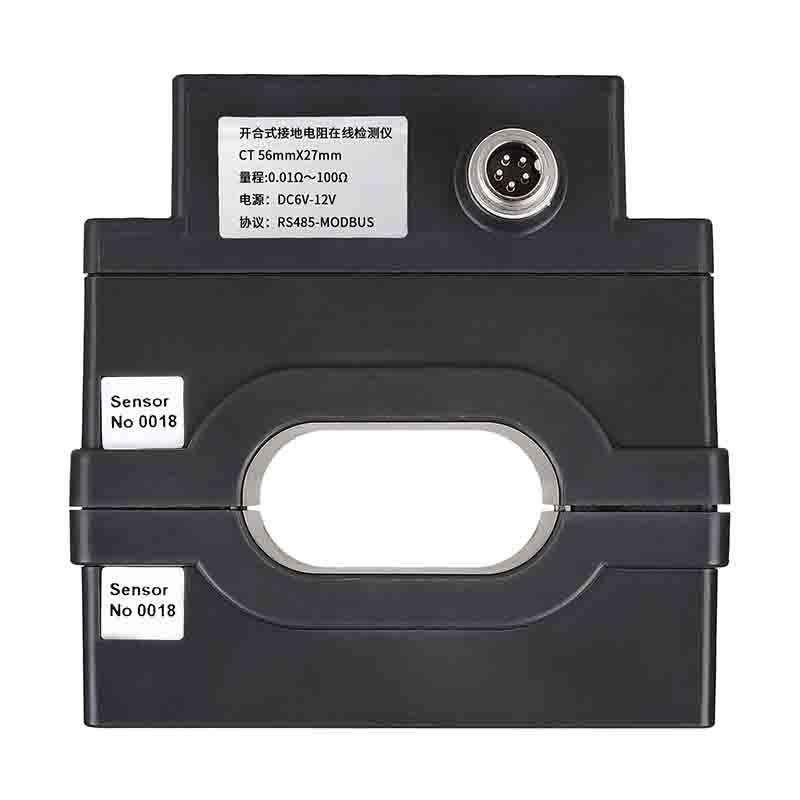

ETCR2800KB | 开合式 | 无 | 有 | 后台设置 | 选购 |

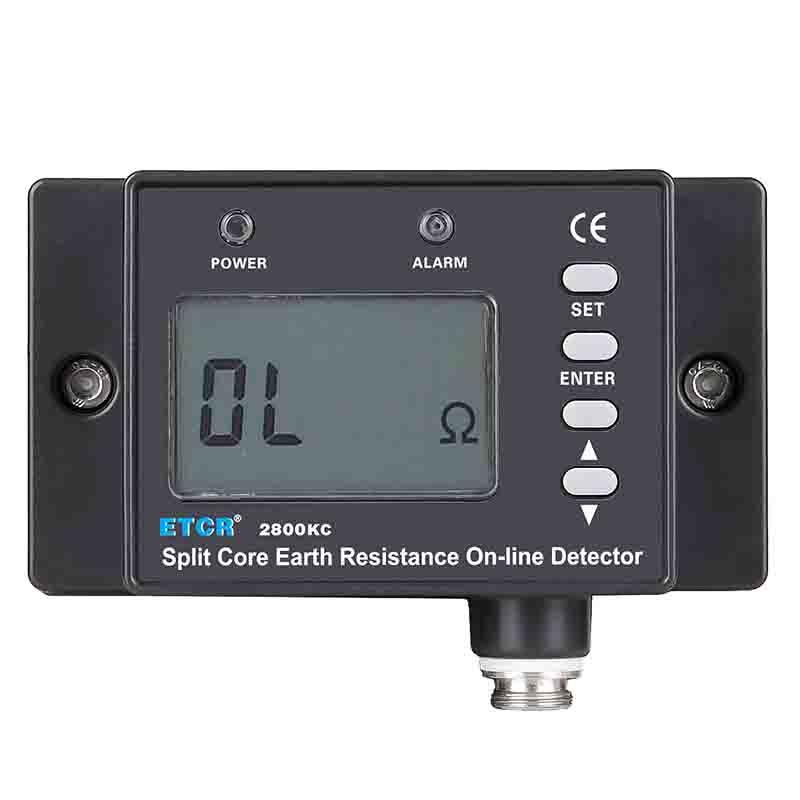

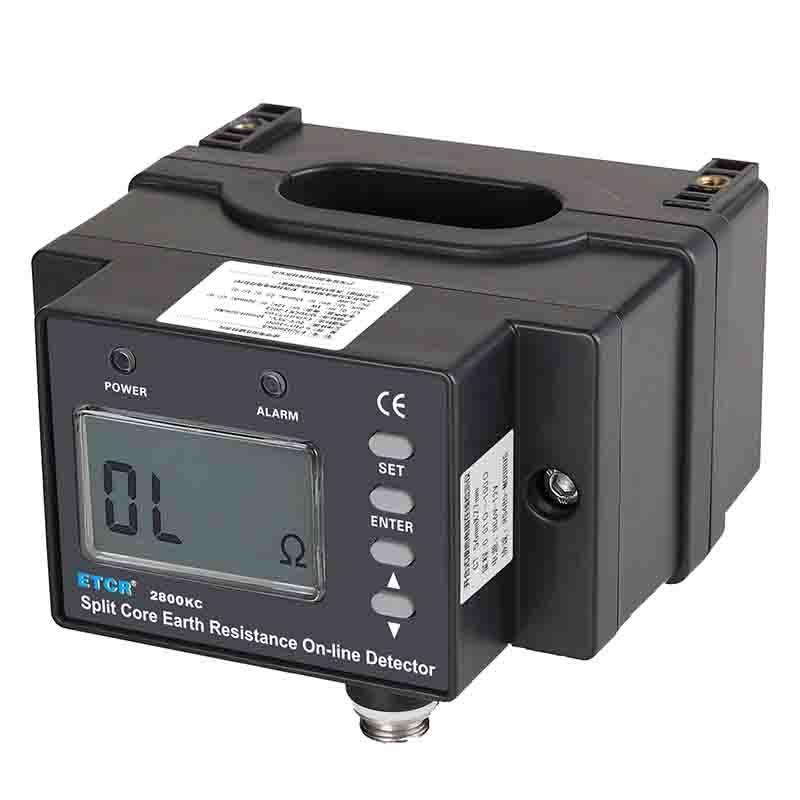

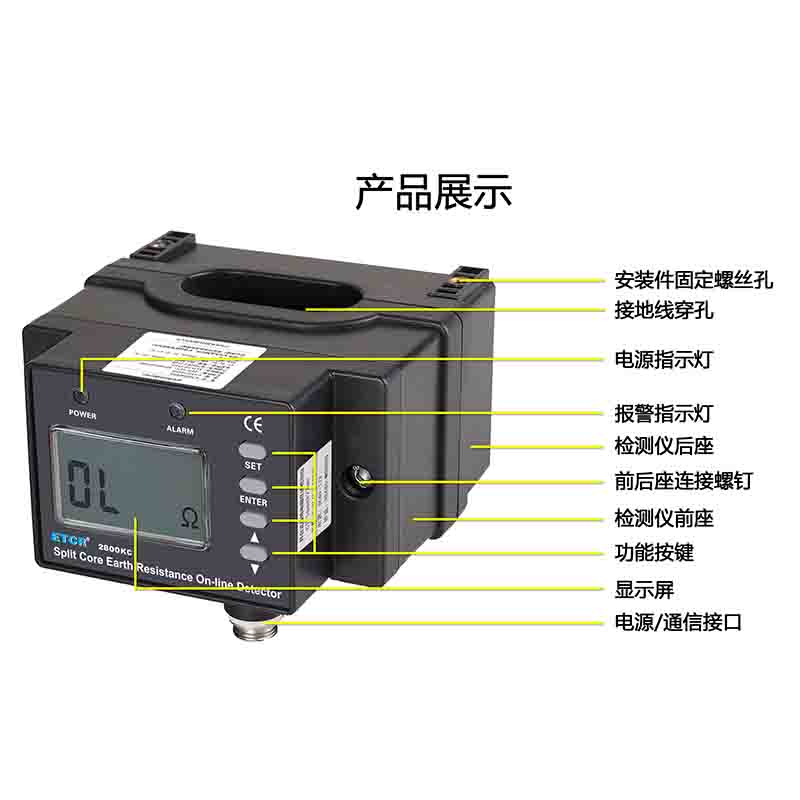

ETCR2800KC | 开合式 | 有 | 有 | 有 | 选购 |
三、一般规格
功 能 | 回路接地电阻在线监测、金属回路联结电阻在线监测、接地状况监测 |
CT 结 构 | 闭环(B、C型)开合式(KB、KC型) |
电 源 | 6V DC~12V DC(用户外部提供) (本安参数:Ui:12V;Ii:500mA;Ci:0;Li:0,Pi:1W。 485参数:Ui:9V;Ii:100mA;Ci:0;Li:0,Pi:0.9W。) 本安设备与安全栅的匹配关系:Uo≤Ui,Io≤Ii,Po≤Pi,Co≥Ci,Lo≥Li。 |
电阻量程 | 0.01Ω~200Ω(ETCR2800B、ETCR2800C) |
0.01Ω~100Ω(ETCR2800KB、ETCR2800KC) | |
分 辨 率 | 0.001Ω |
精 度 | ±2%rdg±3dgt(20℃±5℃,70%RH以下) |
CT尺寸 | 60mm×27mm(B、C型) 56mm×27mm(KB、KC型) |
溢出指示 | B、C型:测试值大于200Ω时,LCD显示“OLΩ”符号 KB、KC型:测试值大于100Ω时,LCD显示“OLΩ”符号 |

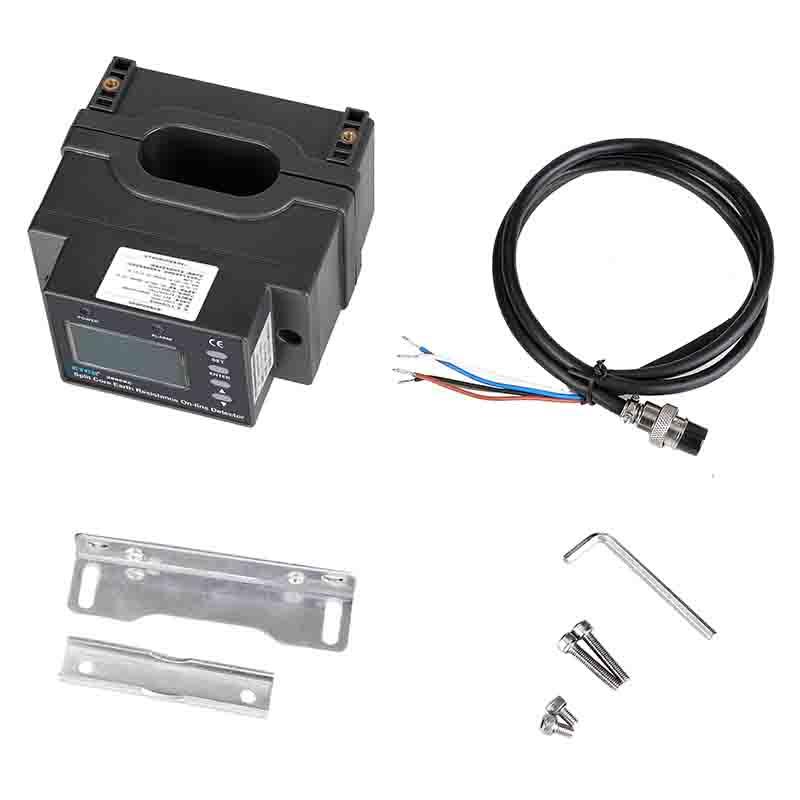

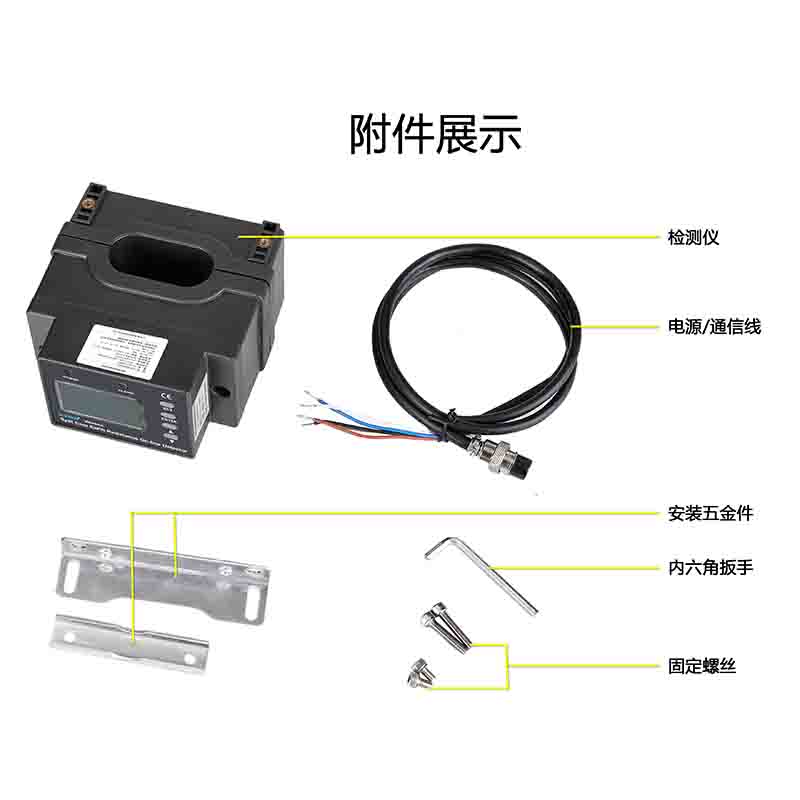

电源通讯线 | 1条,长1米(5芯线) |
接线标识 | 红色---电源输入正;黑色---电源输入地; 绿色---RS485信号正;黄绿色---RS485信号负; 白---屏蔽地; (电源输入地与屏蔽地可以短路连接) |
通讯方式 | 有线网络组网时:RS485通讯方式(支持ModBus协议) 无线网络组网时:RS485或4G通讯方式(支持ModBus协议) |
网络点数 | 有线网络:1~250个接地点,可扩展 无线网络:60000个接地点,可扩展 |
通讯距离 | 有线网络:约1500米,可扩展 无线网络:不限制 |
报警指示 | B型、KB型:检测仪声光报警 C型、KC型:检测仪声光报警和LCD显示 |
报警设置 | B型、KB型:后台设置 C型、KC型:检测仪面板按键设置、后台设置 |
数据显示 | B型、KB型:无(可RS485协议读取) C型、KC型:4位LCD直接显示 |
LCD尺寸 | 47mm×28.5mm(仅C型、KC型) |
外形尺寸 | 检测仪:144mm×130mm×84mm(B、C型) 检测仪:125mm×119mm×80mm(KB、KC型) |
质 量 | B型:约1106g;C型:约870g KB型:约1148g;KC型:约1077g 总质量:约1.2kg(含附件) |
工作温湿度 | -20℃~55℃;20%RH~90%RH |
温湿度误差 | 不超过5% |
换 档 | 全自动换档 |
地线干扰电流 | 应避免 |
外部磁场 | <40A/m |
外部电场 | <1V/m |
单次测量时间 | 约0.5秒 |
功 耗 | 检测仪:50mA Max(选配4G 12VDC 150mA Max). |
防爆标志 | Ex ia ⅡB T3 Ga |
防爆合格证号 | CE23.3868X |
防护等级 | IP54 |
1700
约25V
0.01~100Ω
MAX±(2%rdg+3)
外部直流供电
DC6V~12V
2KG
