标准百分表是一种用于精、确测量微小尺寸变化的计量器具，在机械制造、汽车制造、航空航天等领域应用广泛。以下是其详细介绍：

标准百分表结构原理

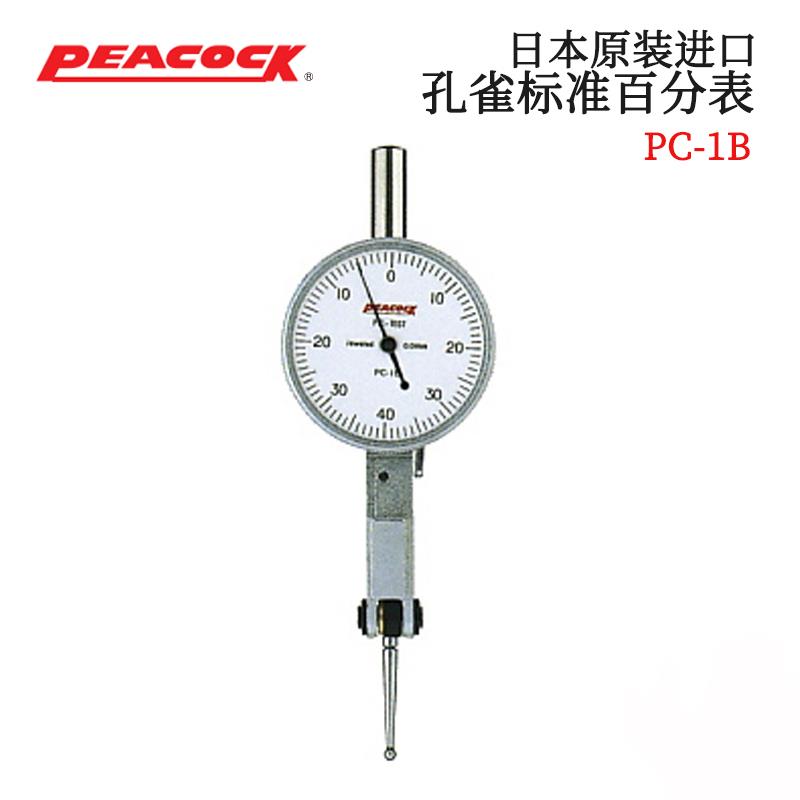

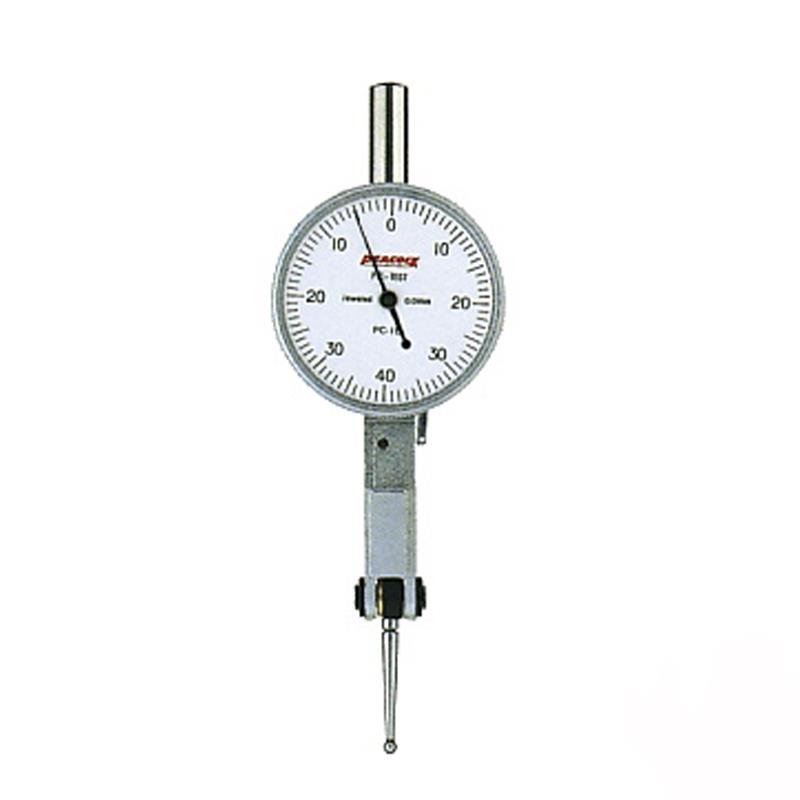

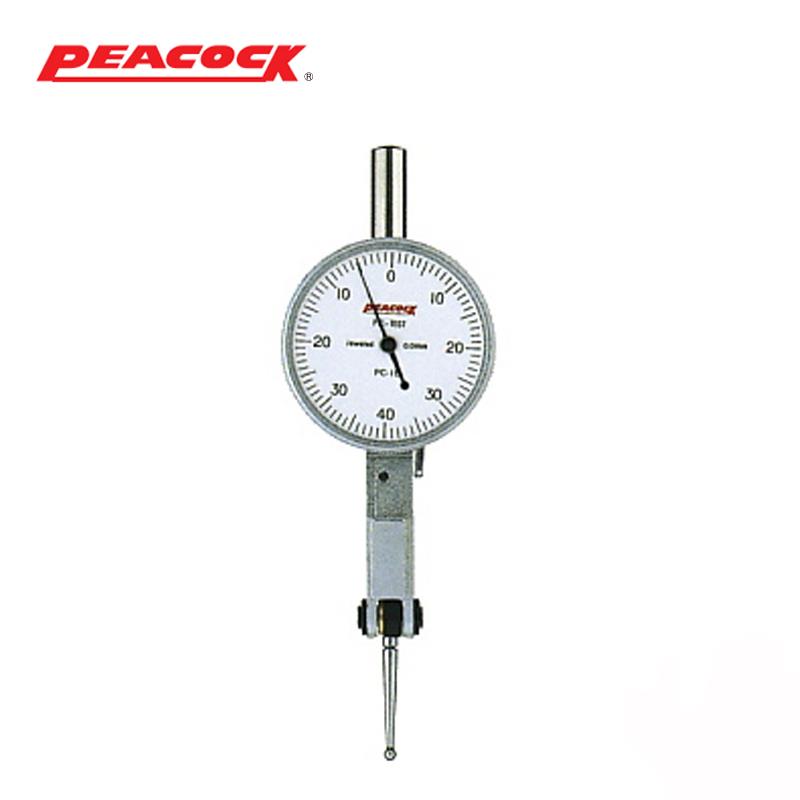

• 组成部件：主要由表头、表体、测量杆、表盘、指针等部分组成。表头是百分表的核心部件，内部包含一套精密的齿轮传动机构；表体用于支撑和固定各个部件；测量杆与被测物体接触，将被测尺寸的变化传递给表头内的传动机构；表盘上刻有刻度，用于读取测量数值，通常一圈为 100 格，每格表示 0.01mm；指针则根据测量杆的位移而转动，指示出相应的测量值。

• 工作原理：当测量杆受到外力作用产生位移时，通过内部的齿轮传动机构，将测量杆的直线位移转化为指针的角位移，从而在表盘上显示出相应的数值，以此来测量物体的尺寸变化、形位误差等参数。

标准百分表技术参数

• 量程：常见的量程有 0 - 3mm、0 - 5mm、0 - 10mm 等。

• 精度：一般为 ±0.01mm，即最小分度值为 0.01mm。不过，一些高精度的百分表精度可达 ±0.001mm 或更高。




标准百分表使用方法

• 安装与固定：通常将百分表安装在表架上，通过表架的磁性座或其他固定装置将其稳固地安装在工作台上或被测物体附近，确保百分表在测量过程中不会发生晃动或位移。

• 测量头与被测件接触：使测量杆的测量头垂直地与被测物体表面接触，并适当施加一定的预压力，以保证测量头与被测表面始终保持良好的接触，但预压力不宜过大，以免造成测量误差或损坏被测物体表面。

• 调零：在测量前，需要将百分表的指针调整到零位，以便准确读取测量数值。可以通过旋转表盘上的调零旋钮来实现。

• 测量读数：轻轻移动被测物体或百分表，使测量杆随着被测尺寸的变化而产生相应的位移，此时指针在表盘上所指示的数值即为被测物体的尺寸变化量。读取指针所指的刻度值时，应注意估读到最小分度值的下一位，以提高测量精度。

维护保养

• 清洁：使用完毕后，用干净的软布擦拭百分表的表面和测量杆，去除灰尘、油污等杂质，保持其清洁。

• 避免碰撞和摔落：百分表是一种精密仪器，应避免受到碰撞或摔落，以免损坏内部的齿轮传动机构或使测量杆变形，影响测量精度。

• 定期校准：为了保证百分表的测量精度，需要定期将其送到专业的计量机构进行校准，校准周期一般为一年或根据使用频率和实际情况适当缩短。

• 正确存放：将百分表存放在干燥、通风、温度稳定的环境中，避免与腐蚀性物质接触。可以将其放在专用的包装盒或仪器柜中，防止灰尘和杂物侵入。
