Electrical connection specification

Supply voltage 3.8 - 20 VDC

Consumption 8 mA max.

Signal voltage Taken from Ground.

Leakage current 10μ A max.

Signal load 20mA max.

Signal Square wave

Duty cycle 50%

Technical specification

Flow rate 0.070-1.200 liter/min

Measuring accuracy ± 5 %

Operating fluid Water

Operating temperature -10 to 65 °C

Operating pressure -1 to 0.3 bar

Mounting Horizontal position

Connector ?6.0 mm

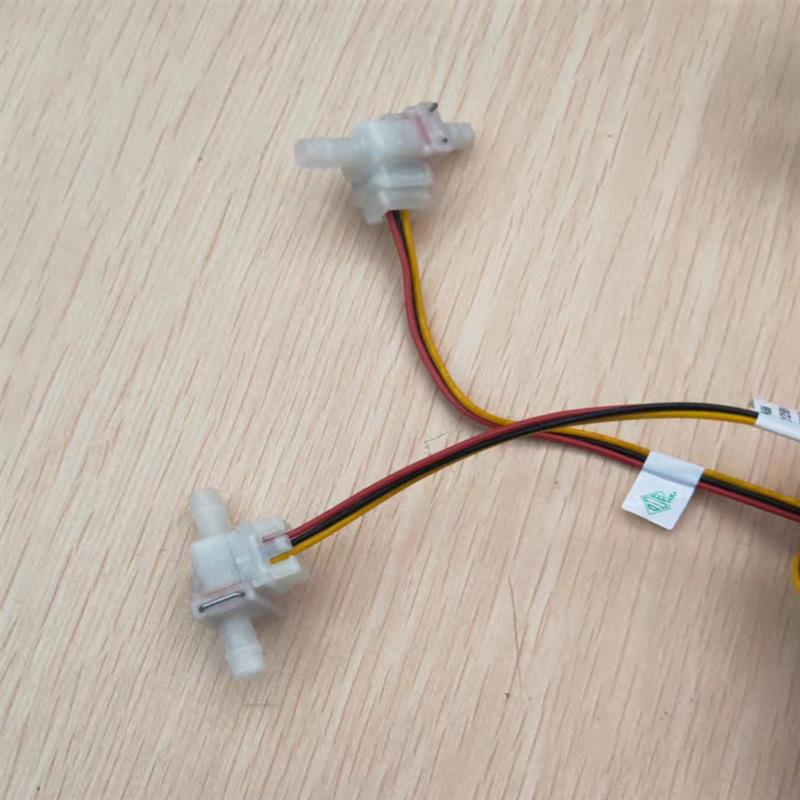

AK66是一款微型流量计，专为使用振动泵，饮水机，咖啡机，啤酒机，滤芯管理器、直饮机、净水器、能量水机，净水机，啤酒机，红酒柜，机械设备，医疗设备，印刷墨水，激光设备，坐便器，污水站加药剂，实验室，无人机，食品能源，水控机农业设备等行业广范应用。

1. AK66产品主要功能:

   主要控制水系统出水量和感应传递信号. 设计的小水流量传感器，同时也可用于电器和机械设备。蒸汽设备、冷却系统械设备、仪器仪表、制药（制济）设备等．

2. AK66工作原理:

   日本进口霍尔电子元件，灵敏可靠通过霍尔效应感应叶轮上的磁石转动,形成脉冲信号,从而计算流量输出，水流转子组件、稳流霍尔组件输出相应的脉冲信号反馈给控制器，由控制器判断水流量的大小，调节控制比例阀的电流。水流量传感器从根本上解决了压差式水气联动阀启动水压高以及翻板式水阀易误动作出现干烧等缺点。它具有反映灵敏、寿命长、动作迅速、安全可靠、连接方便利启动流量低等优点，深受广大用户喜爱。

3. AK66流量计应用:

  咖啡机:目前,流量计主要市场是应用于咖啡机水系统上,要求流量

  净水机:要求较快的出水量,需求较大孔流量计

  茶机水系统:一般直接连接水龙头,需求能抗水压和较快出水量流量计

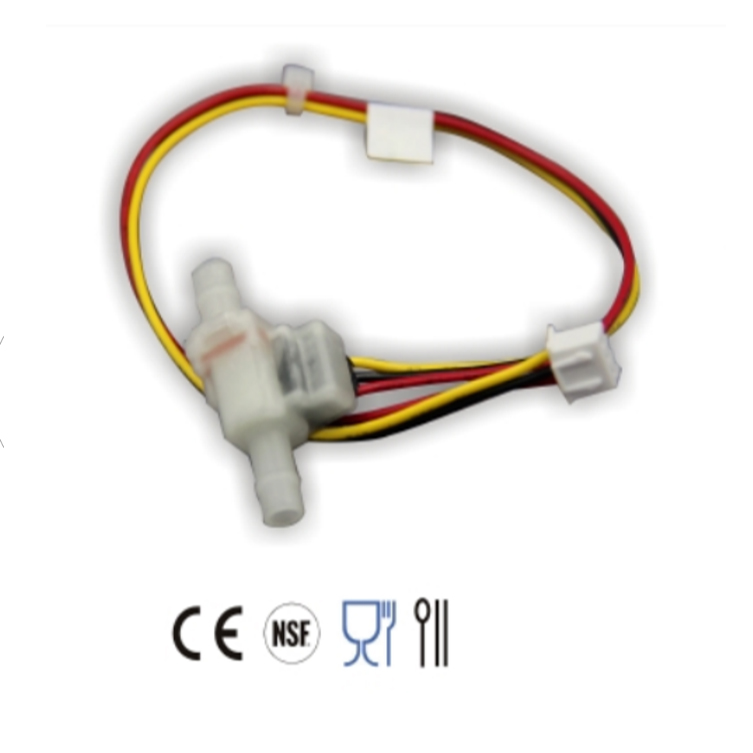

4.认证---NSF,CE,LFGB

5. AK66电气参数:

流量计主体材质：聚烯+30%玻璃纤维

连结连接部分：聚烯+30%玻璃纤维

封口：硅胶

螺旋桨：聚烯+30%玻璃纤维

磁铁：铁氧体

电气连接规范：

电源电压：3.8-20VDC

消耗：8 mA马力

信号：脉冲方波信号

泄漏电流：10μA

信号负载：20mA

工作耐压:-1 to 0.3bar /0.03MPA

流量范围:0.07-2 litre/min

   孔径:直径1.5内径，外径可连接6MM软件硬管

6. AK66技术规范：

测量介质：没有颗粒液体或者腐蚀性介质

测量精度：2%

工作温度：0-65°C

安装方式：水平位置

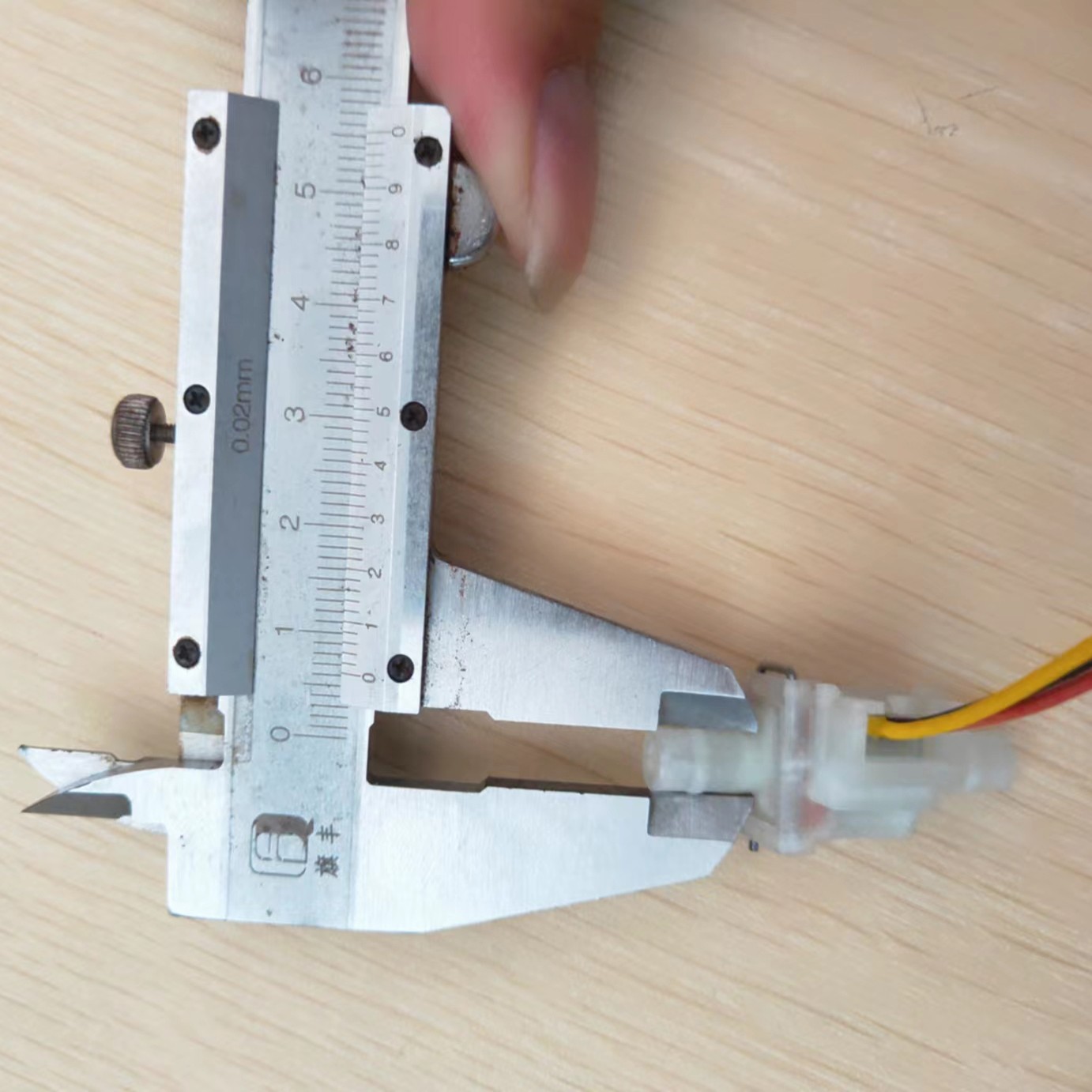

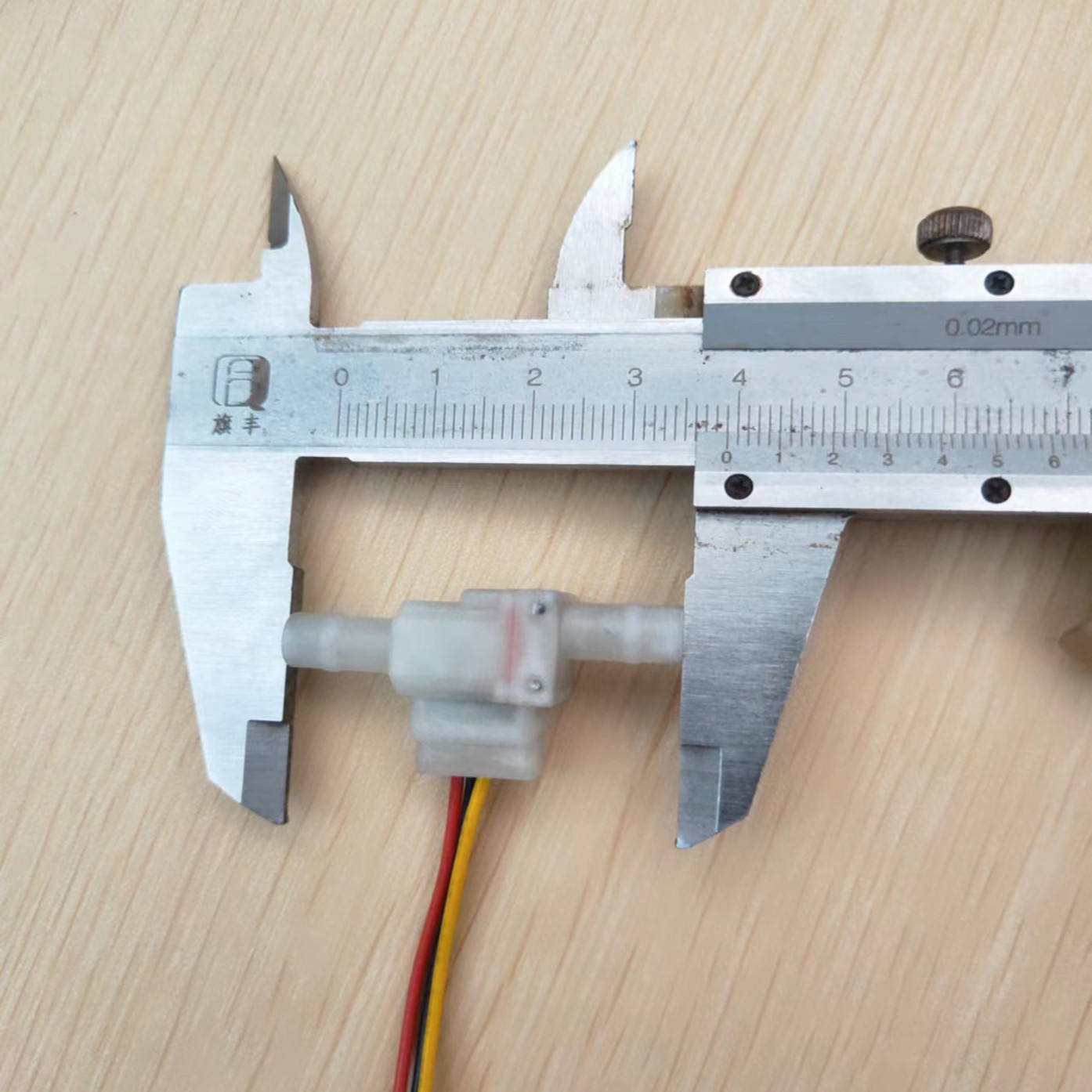

连接器外径：6MM

内径：1.5MM

7.注

1、 测试仪流量设定为200-300毫升/分钟

2、 要标流量稳定确保所有管道和流量中没有气泡

3、 硅胶管+5MM*Thk1.5MM

4、 喷嘴：1.5毫米   脉冲系数升：9804  G/脉冲 0.102 稳定工作范围0.15-2.0升/分钟。

5、 所有显示的数值是近似值，这可能取决于介质和安装你的产品与压力有关。

6、 建议为不同装置校正脉冲/升的系数值做为适当的修改大小

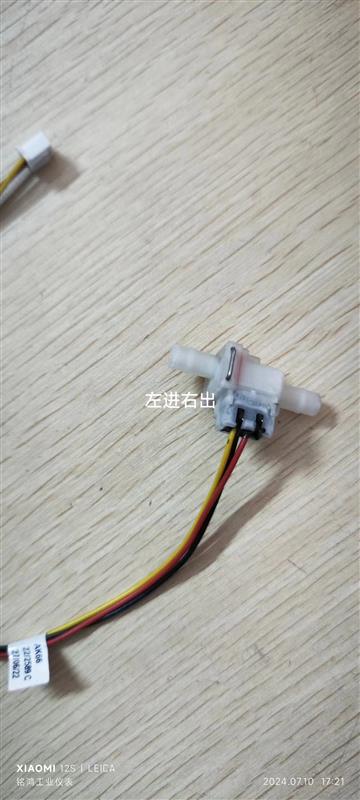

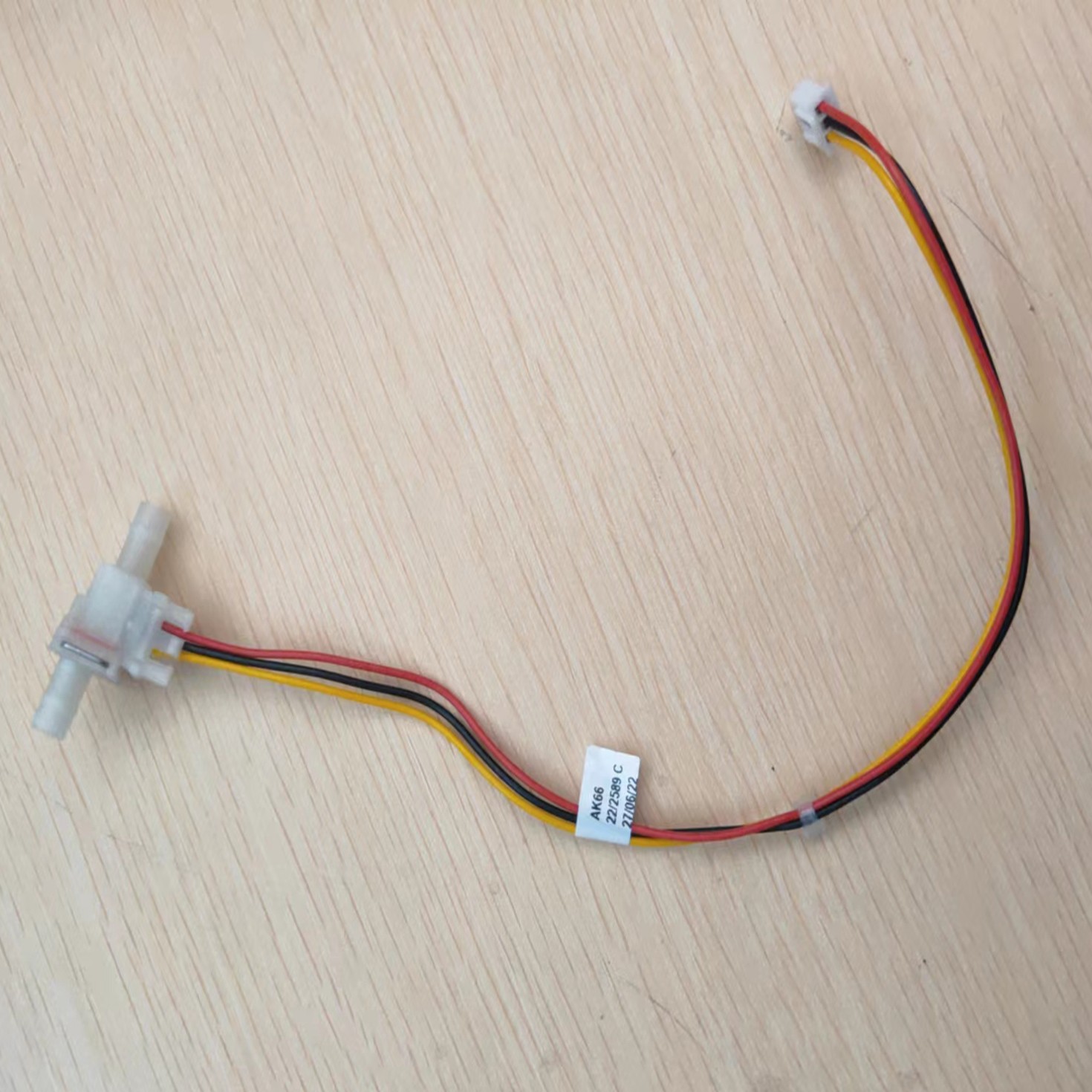

7、 连接方式串联模型：红色电源正 黑色电源负 黄色信号正

8、 角度：为180度

9、 进出品管连接:快插方式

以上如有什么疑问,请与我联系,谢谢!
