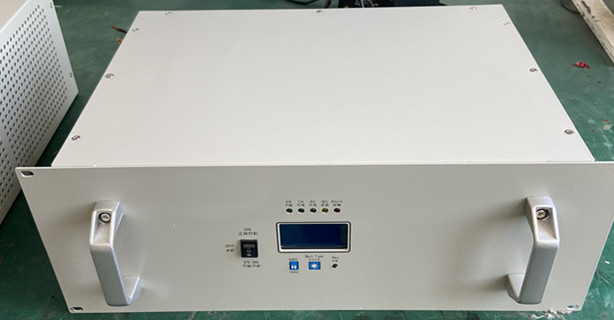

产品介绍

本系列逆变电源采用工频逆变方案而设计，纯正弦波输出，自带UPS功能，具备转换效率及稳定性好、带载能力及抗干扰能力强等特点；可为商业、工业、民用、电信设备等提供的正弦波交流电源。适用于直流电压为DC12V,DC24V,DC36V,DC48V，DC60V,DC72V转交流的用电场合。

产品系列：

　   4KW  5KW  6KW

DC24V-AC110V/220V；DC36V-AC110V/220V；

DC48V-AC110V/220V；DC60V-AC110V/220V；DC72V-AC110V/220V

直流输入：

额定电压规格：DC24/36V/DC48/DC60V/DC72V-AC110V/AC220V

工作电压范围：（DC24V）20V-32V；（DC36V）30V-48V；（DC48V) 40V-64V；（DC60V）50V-80V；(DC72V) 60V-96V

低压提示：（24V）21.0Vdc±0.4；（36V）31.5Vdc±0.6；（48V）42.0Vdc±0.8；（60V）52.5Vdc±1.0；（72V）63.0vdc±1.2

低压断电：（24V）20.0Vdc±0.4；（36V）30.0Vdc±0.6；（48V）40.0Vdc±0.8；（60V）50.0Vdc±1.0；（72V）60.0vdc±1.2

低压恢复：（24V）23.6Vdc±0.4；（36V）35.4Vdc±0.6；（48V）47.2Vdc±0.8；（60V）59.0Vdc±1.0；（72V）70.8vdc±1.2

高压提示及断电：（24V）32Vdc±0.4；（36V）48Vdc±0.6；（48V）64Vdc±0.8；（60V）80Vdc±1.0；（72V）96Vdc±1.2

高压恢复：（24V）31.0Vdc±0.4；（36V）46.5Vdc±0.6；（48V）62.0Vdc±0.8；（60V）77.5Vdc±1.0；（72V）93.0Vdc±1.2；

逆变效率：≥88%

交流输入:

额定电压：220VAC系统；110VAC系统

额定输入电压：220Vac/230Vac/240Vac；   110Vac/120Vac/130Vac

低压关断点：（220VAC系统）170Vac±4%； (110VAC系统）85Vac±4%

低压恢复点：（220VAC系统）184Vac ±4%；(110VAC系统）92Vac ±4%

高压关断点：（220VAC系统）263Vac±4%； (110VAC系统）132Vac±4%

高压恢复点：（220VAC系统）253Vac±4%； (110VAC系统）127Vac±4%

市电充电规则：恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段)

转换时间：<8ms

逆变输出：

额定输出电压 (V)：（220VAC系统）220Vac/230Vac/240Vac；(110VAC系统）110Vac/120Vac/130Vac

输出电压范围：±10% rms

额定输出频率(Hz)：50Hz ± 0.3Hz / 60Hz ± 0.3Hz(可选择)

功率因数：1.0

输出波形：纯正弦波

波形失真率( THD )：≤3%( 线性负载 )

动态响应( 0～100% )：5%

峰值系数( CF )：3:1

过载保护(SMPS load)：(110%<负载量<125%) ±10% ：15分钟后断开输出电压

(125%<负载量<150%) ±10% ：1分钟后断开输出电压

(负载量>150%) ±10% ：20秒钟后断开输出电压

正常开机空耗：小于额定功率的3%

安全认证：CE

通讯接口：RS232、RS485

冷却：变速温控风扇（要在通风条件下）

噪音( dB、1米 )：＜60dB

环境温度( ℃ ) ：工作( -10～+45℃ )，存储( -20～+55℃ )

使用环境湿度：0-95%相对湿度（不结露）

使用海拔( m )：≤5000( 超过1000米，降额使用 )

故障告警：蜂鸣器声音告警

保护功能：过欠压，高温，短路，过流及过载保护等

防护等级：IP20 / 可定制
