雷科电力-REKE-10/350-60kA雷电冲击测试设备，为低压配电及电信系统SPD设计，波形满足GB18802.1及IEC61643.1标准。

雷科电力-REKE-10/350-60kA雷电冲击测试设备能产生10/350μs雷电冲击电流，幅值高达60kA，用于检定SPD的通流容量、限制电压等关键参数。

雷科电力-REKE-10/350-60kA雷电冲击测试设备配备20台脉冲电容器，总容量1600μF，确保充足脉冲能量。采用石墨球间隙同步控制，精度±0.5mm，保障放电稳定。控制系统以PLC为核心，实现自动化操作与高低压隔离，提升试验安全性与效率。适用于研究机构及实验室，进行SPD及避雷器阀片等元件的冲击电流试验。

雷电冲击设备主要技术参数

a)I级试验冲击电流波

输入电源：交流2相，50Hz，380V/15kV/20kVA。

冲击试验电流峰值Ipeak上升时间≤50μs；电荷量 Q转移时间≤5 ms；

比能量 W/R释放时间≤5 ms；

电荷量 Q=5×10-4 ×Ipeak（As）；

W/R=2.5×10-4×Ipeak2（kJ/Ω）；

上述参数的允许误差：

Ipeak ≤±10 %； Q ≤±10 %； -10％　≤W/R ≤ +35 %。

注1：冲击电流满足上述参数时，电流波应尽可能接近10/350μs波形。

蕞高充电电压：DC19kV，蕞大充电电流0.8A；

冲击电流额定幅值：±60kA，10/350μs 输出能力：10-100%；

冲击残压水平：≤5kV。

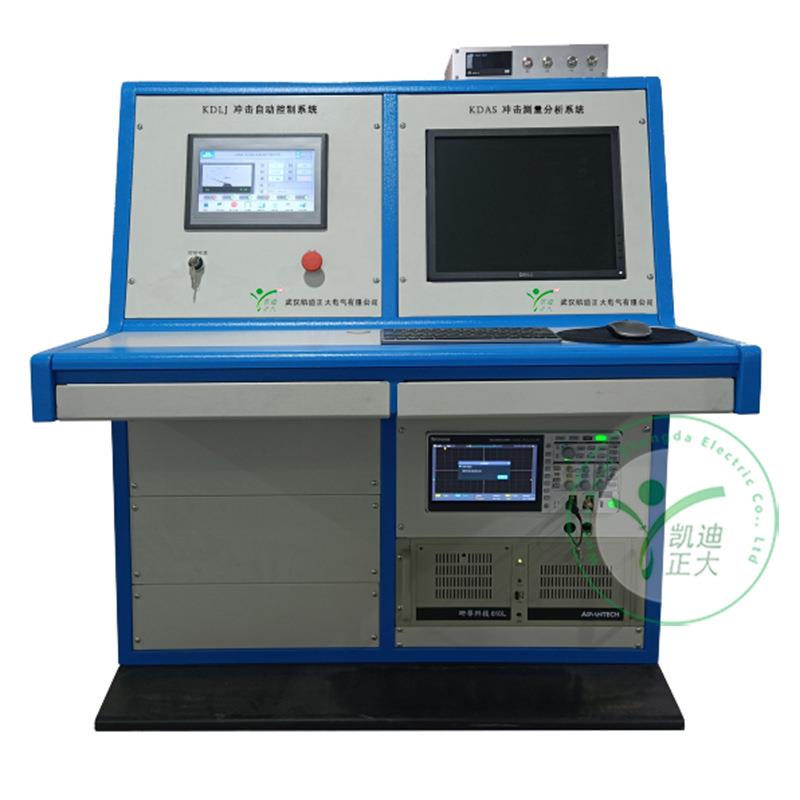

测量分析系统功能特色

测量电缆阻抗50，双屏蔽，15m，2根；

PC＋数字示波器构建数字测量系统；

冲击波形分析软件自动读取数据、计算波形参数；

试验的数据可以保存，并可以以试验时间顺序自动保存；

测试波形记录存入数据库，可进行查询；测量系统可通过网络与其他计算机相连；

分析软件可在线运行，也可离线运行；

测试过程中自动读取测试数据，进行分析计算，显示波形参数（波前时间、半波时间、Q及W/R等参数）、电流幅值和限制电压等有用测试信息；

离线状态下读取试验数据；

试验报告辅助生成

适用条件

a)海拔高度：1000m

b)环境温度：－5℃～＋40℃

c)相对湿度： 85％（20℃），无凝露

d)蕞大日温差：25℃

e)使用环境：户内，

f)无导电尘埃

g)无火灾及爆炸危险

h)无腐蚀金属和绝缘的气体

i)电源电压的波形为正弦波,波形畸变率 < 5%,电压波动小于10%

j)接地电阻不大于0.5Ω

k)专用供电系统应安装避雷器
