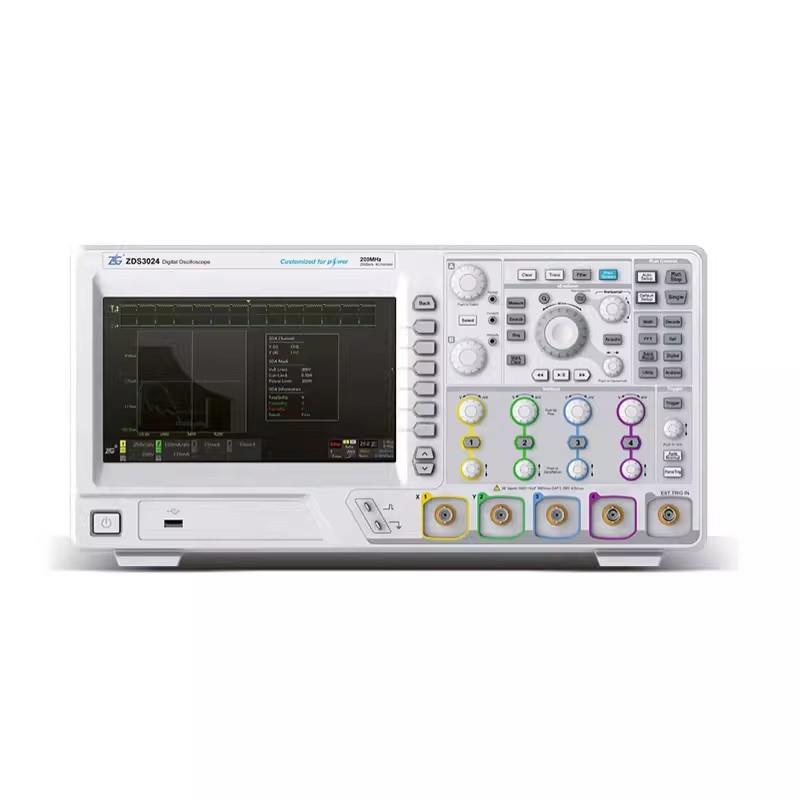

ZLG致远ZDS3024C数字示波器
价格：电议
地区：广东省 深圳市
手 机：16625502895

深圳市荣测科技有限公司

至尊VIP1年 营业执照已上传

>
全部产品 进入商铺

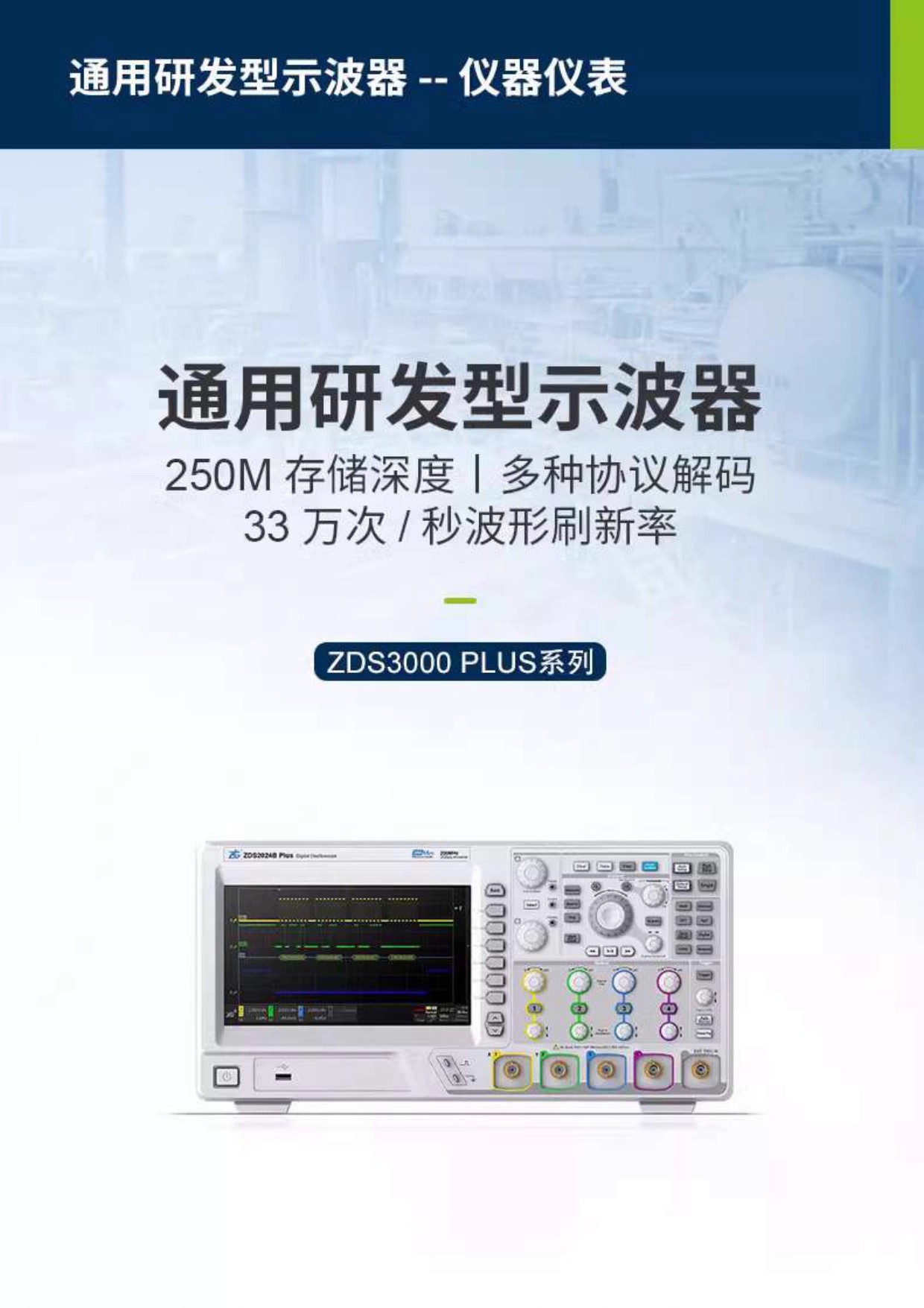

致远电子 ZDS3000 系列（Plus 版）为 4 通道通用研发型数字示波器，带宽覆盖 200/350/500 MHz，4 GSa/s 采样、250 Mpts 深存储、330 kWfms/s 高刷新率，标配 41 种协议解码与电源 / 环路分析，适合嵌入式、电源、车载电子的研发与测试，是国产替代的高性价比之选。

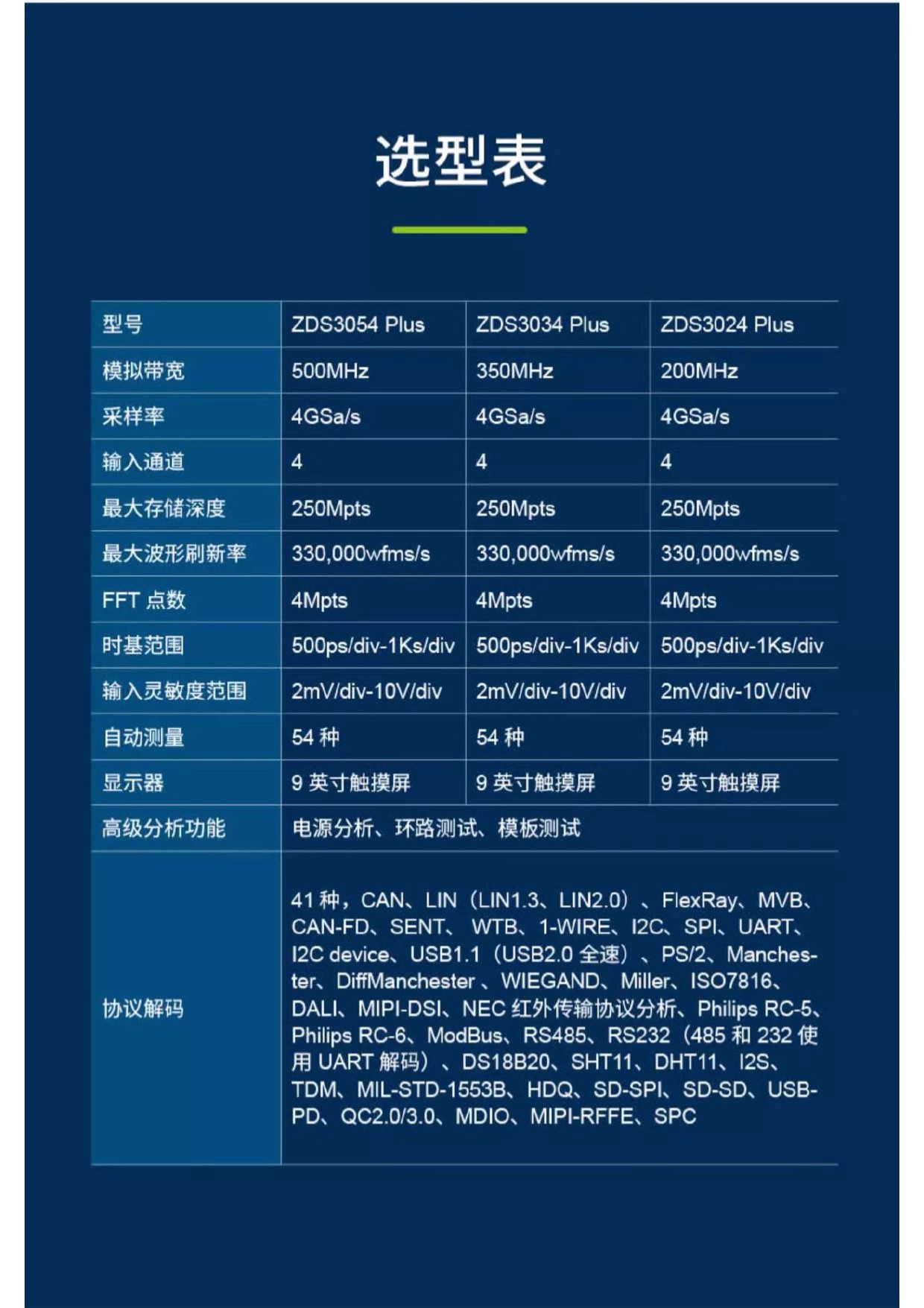

一、数字示波器核心型号与参数对比

参数项ZDS3054 PlusZDS3034 PlusZDS3024 Plus差异说明
模拟带宽500 MHz350 MHz200 MHz按信号速率选择，500 MHz 覆盖高速接口
通道数4 模拟通道4 模拟通道4 模拟通道均支持 4 通道并行观测
最，高实时采样率4 GSa/s4 GSa/s4 GSa/s全通道满存保持高采样率
存储深度250 Mpts250 Mpts250 Mpts长时记录与细节捕获能力一致
波形刷新率330 kWfms/s330 kWfms/s330 kWfms/s快速发现偶发异常信号
时基范围500 ps/div–1 ks/div500 ps/div–1 ks/div500 ps/div–1 ks/div适配高速与低速信号
最，大输入电压300 V RMS CAT II300 V RMS CAT II300 V RMS CAT II满足常规实验室安全要求
协议解码41 种（含 CAN FD、USB PD、QC 2.0/3.0 等）41 种41 种全系列标配，覆盖车载 / 工业 / 消费电子
高级分析电源分析、环路测试、模板测试电源分析、环路测试、模板测试电源分析、环路测试、模板测试适合电源研发与可靠性验证

二、数字示波器核心功能与优势

1. 基础测量与捕获

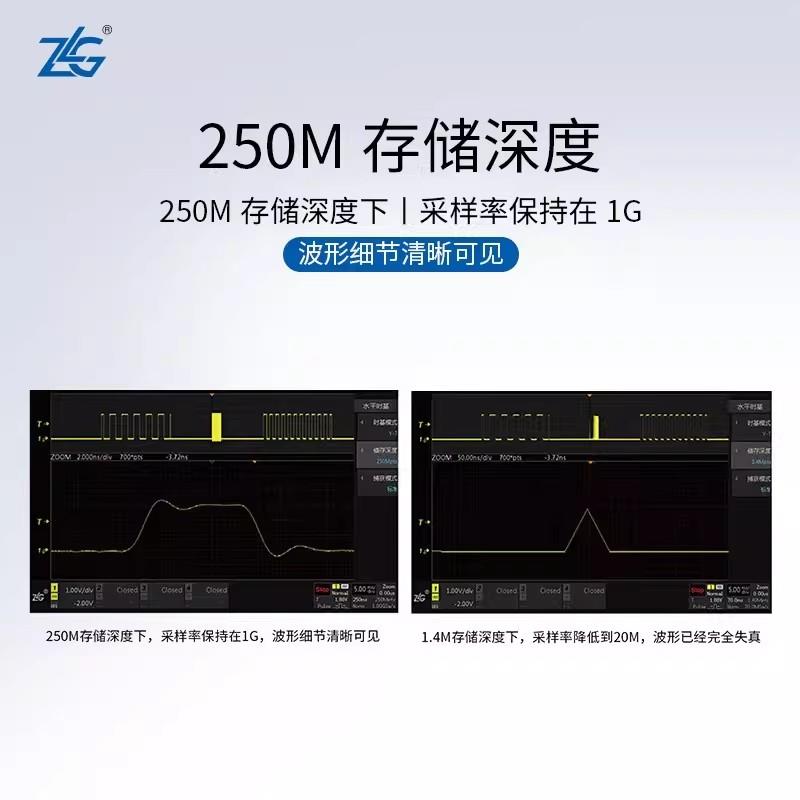

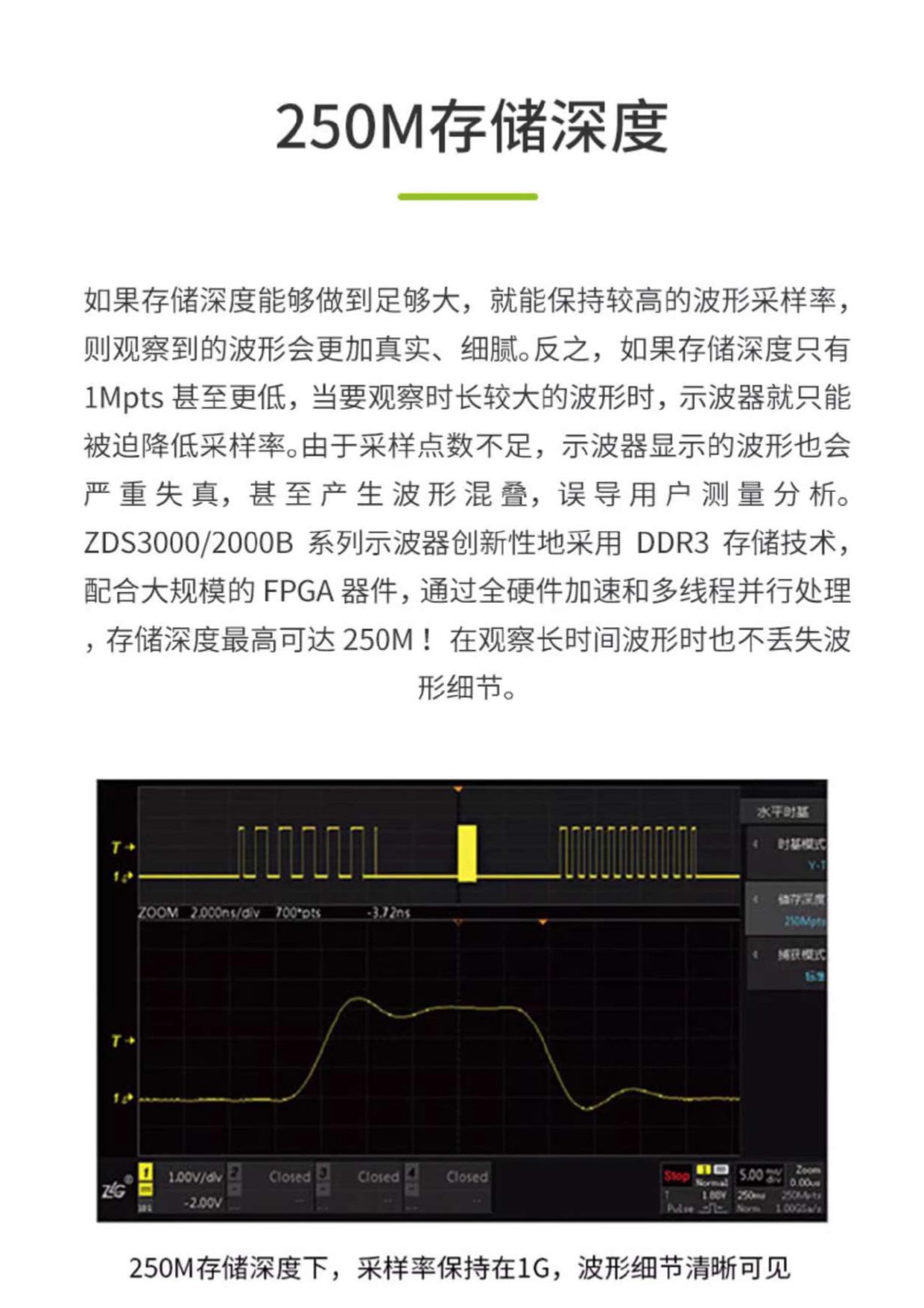

  • 高采样 + 深存储：4 GSa/s 采样率确保 500 MHz 信号的奈奎斯特采样，250 Mpts 存储深度可在慢时基下保持高分辨率，适合捕获长周期信号中的瞬态异常。

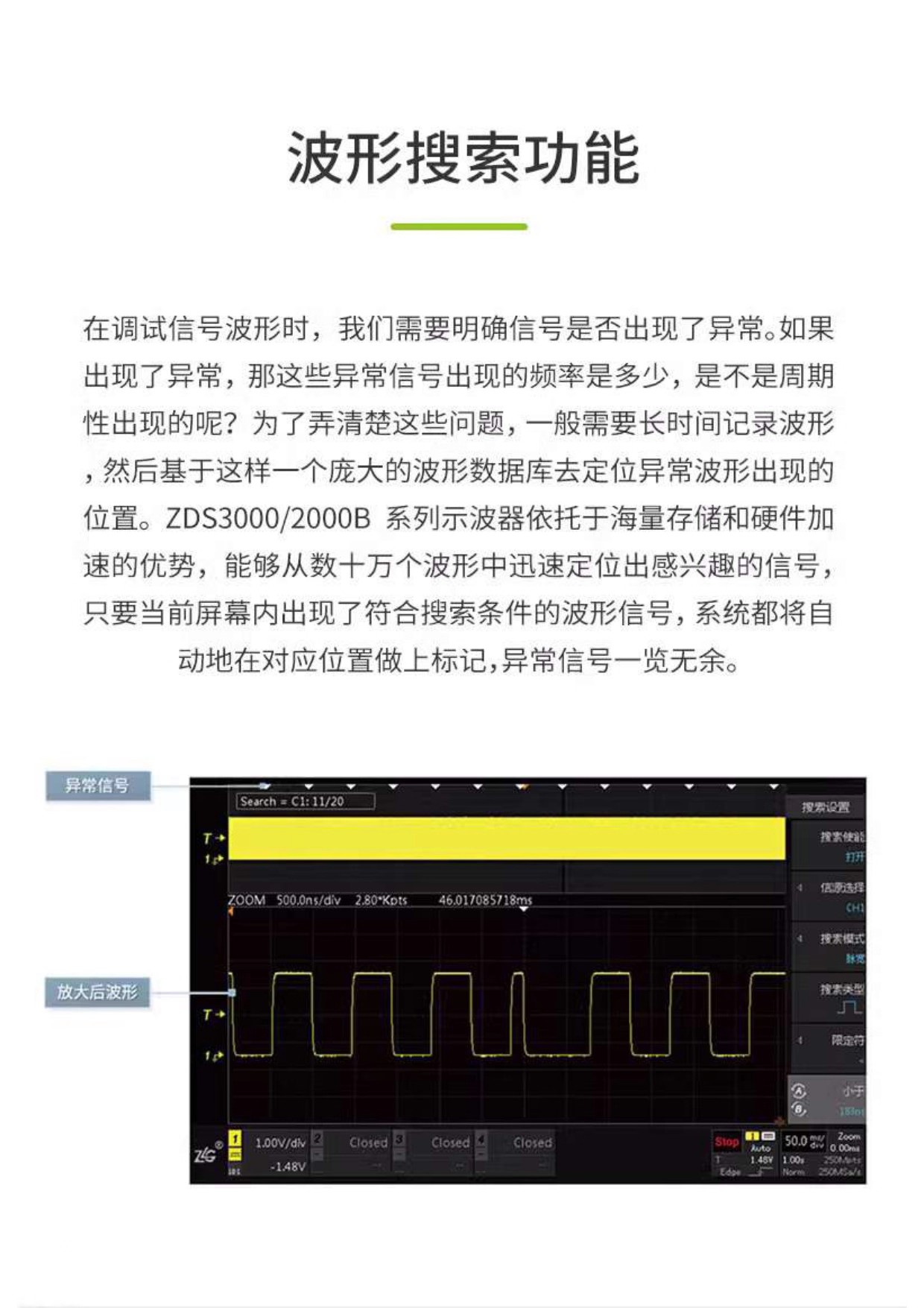

  • 高刷新率：330 kWfms/s 刷新率配合硬件加速搜索，快速定位偶发毛刺、欠压等异常，提升调试效率。

  • 触发体系：支持 13 种基础触发 + 30 种协议触发（如 CAN FD、SPI、UART），可精准捕获特定协议帧或信号边沿，适配嵌入式与通信测试。

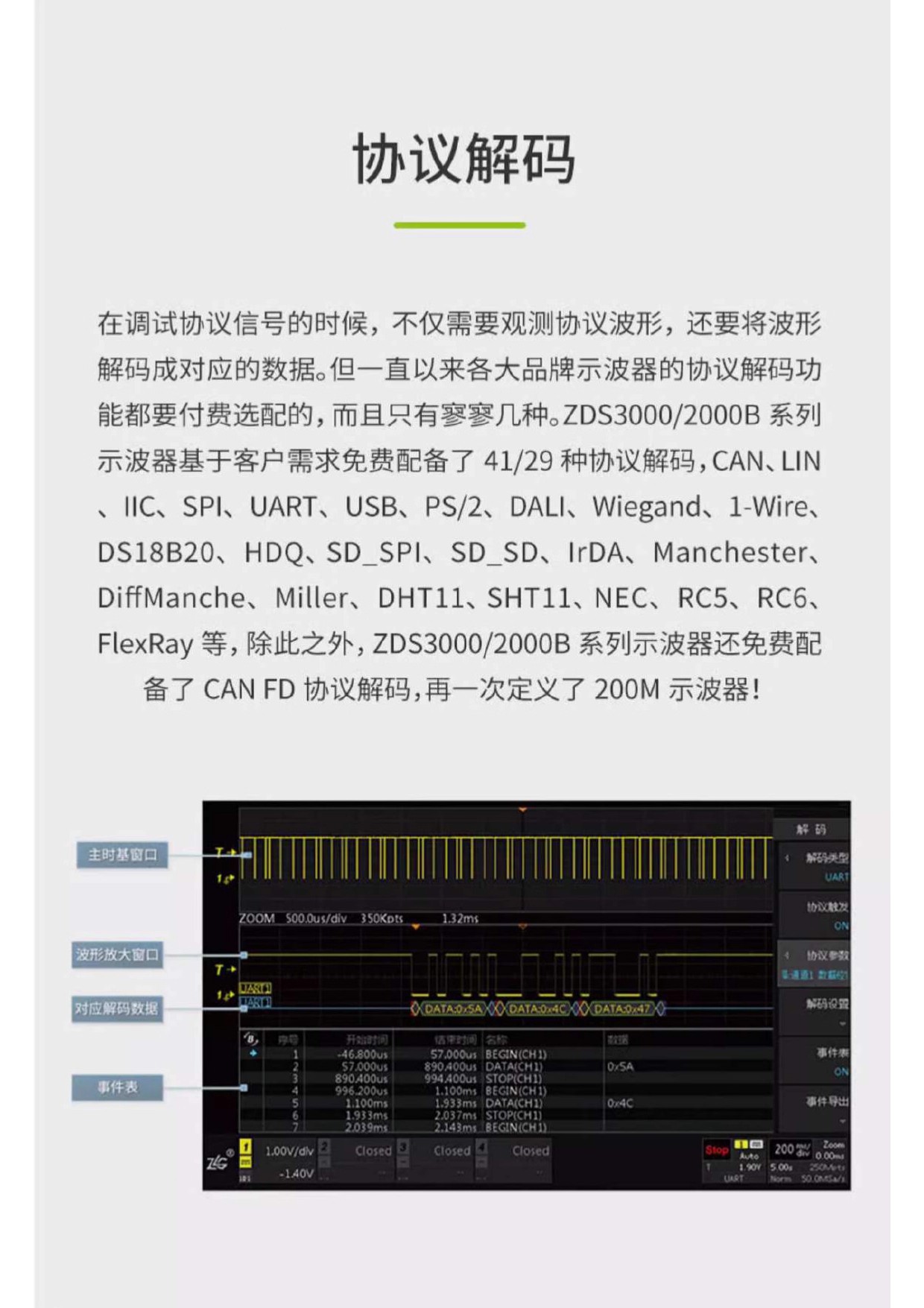

2. 协议解码与分析

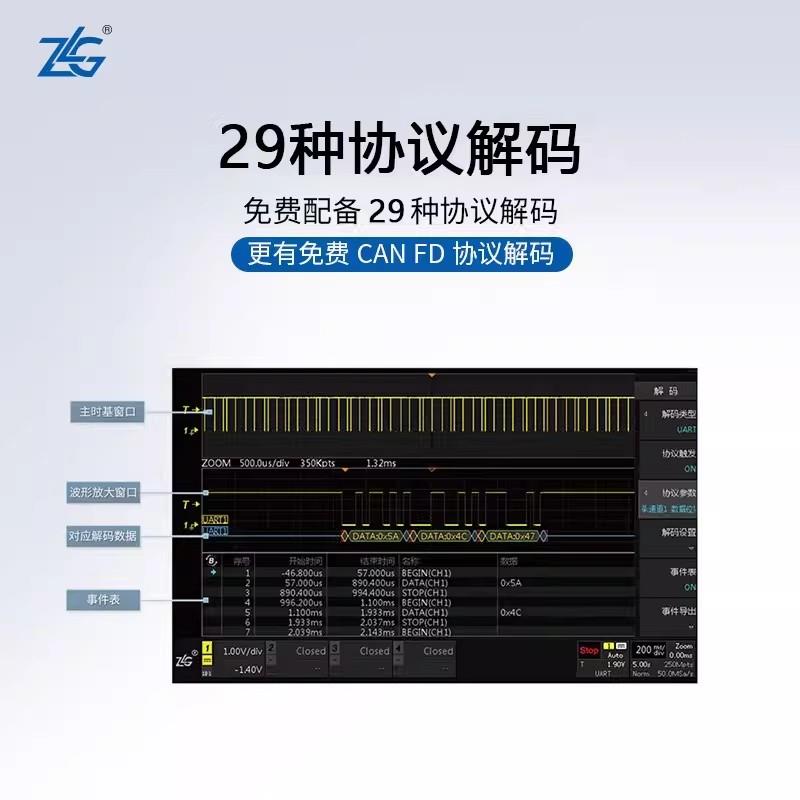

  • 41 种协议全覆盖：包含 CAN、LIN、CAN FD、FlexRay、I2C、SPI、UART、USB PD、QC 2.0/3.0、ModBus 等，支持车载、工业与消费电子协议分析，无需额外硬件。

  • 解码可视化：可叠加解码结果于波形，支持错误帧标记与统计，便于定位通信故障。

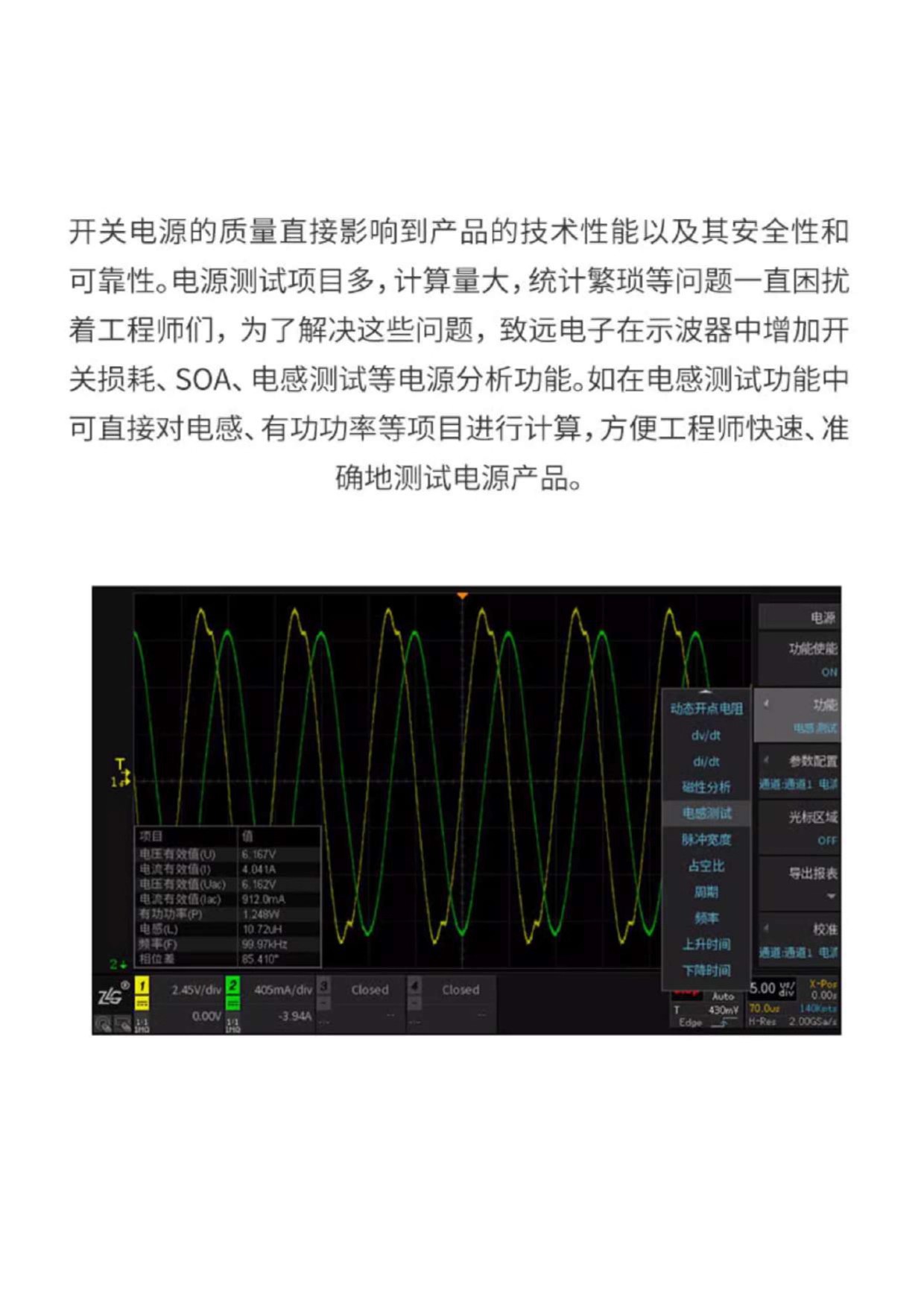

3. 电源与环路分析

  • 电源分析：内置纹波、电压纹波、开关损耗、占空比等参数测量，适配 DC/DC、LDO、逆变器测试。

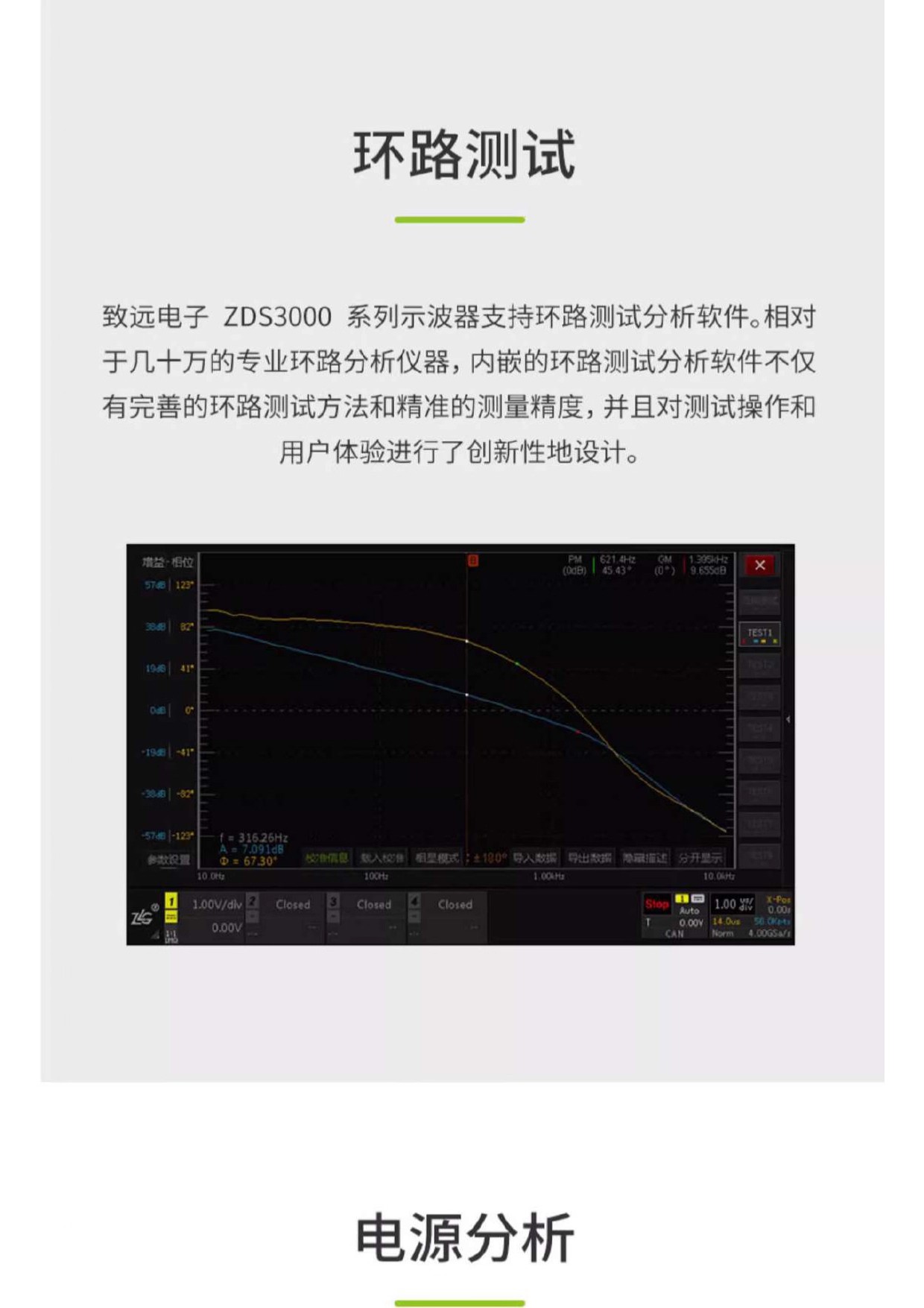

  • 环路测试：支持电源环路稳定性分析，可测量增益 / 相位裕度，优化反馈设计。

  • 模板测试：自定义波形模板，自动判定信号是否超出容限，适合产线批量测试与可靠性验证。

4. 数据导出与程控

  • 接口丰富：支持 LAN、USB、RS-232，兼容 SCPI 指令集，可接入自动化测试系统（ATE）。

  • 数据格式：支持 CSV、图片、波形文件导出，便于报告生成与数据分析。

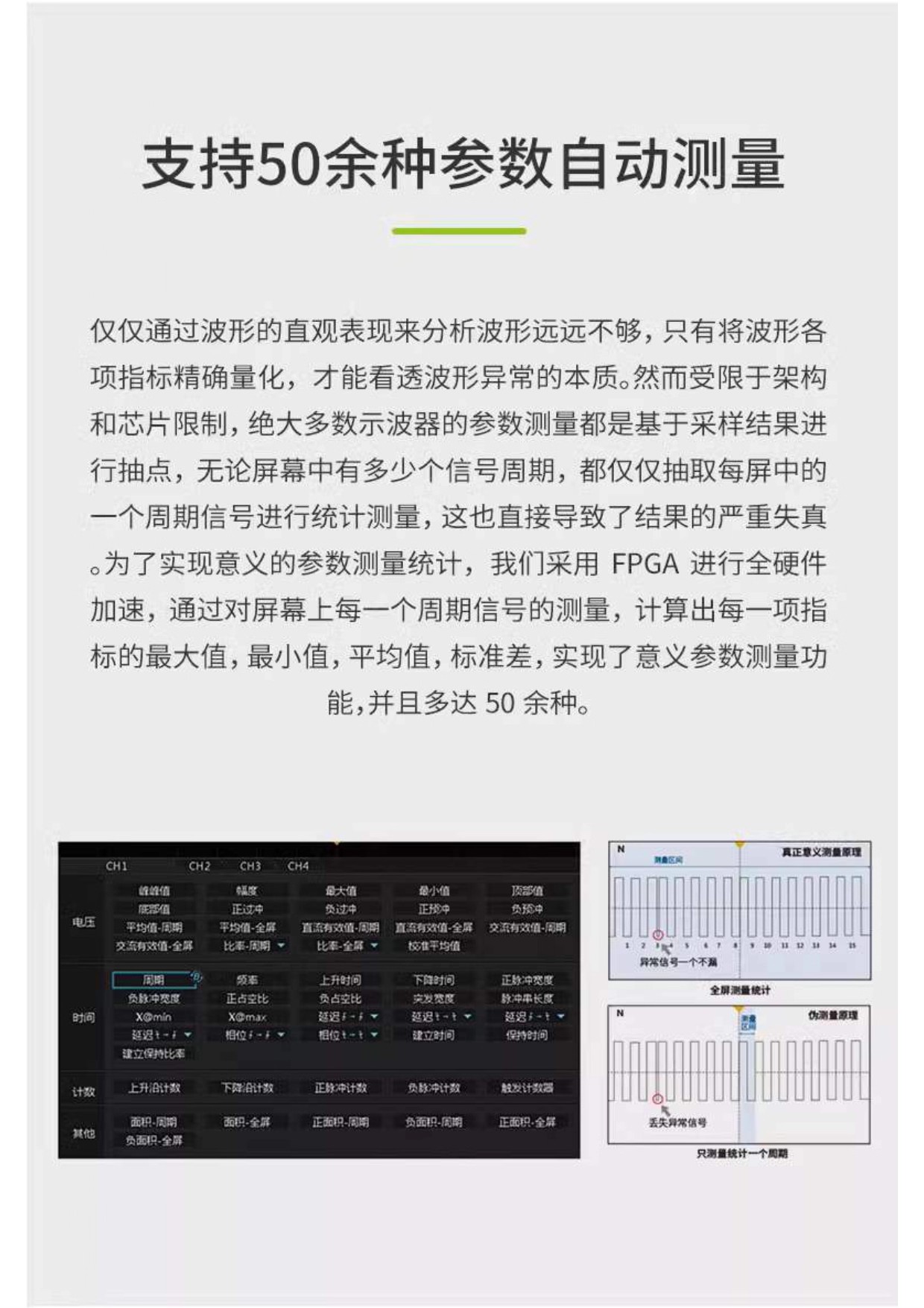

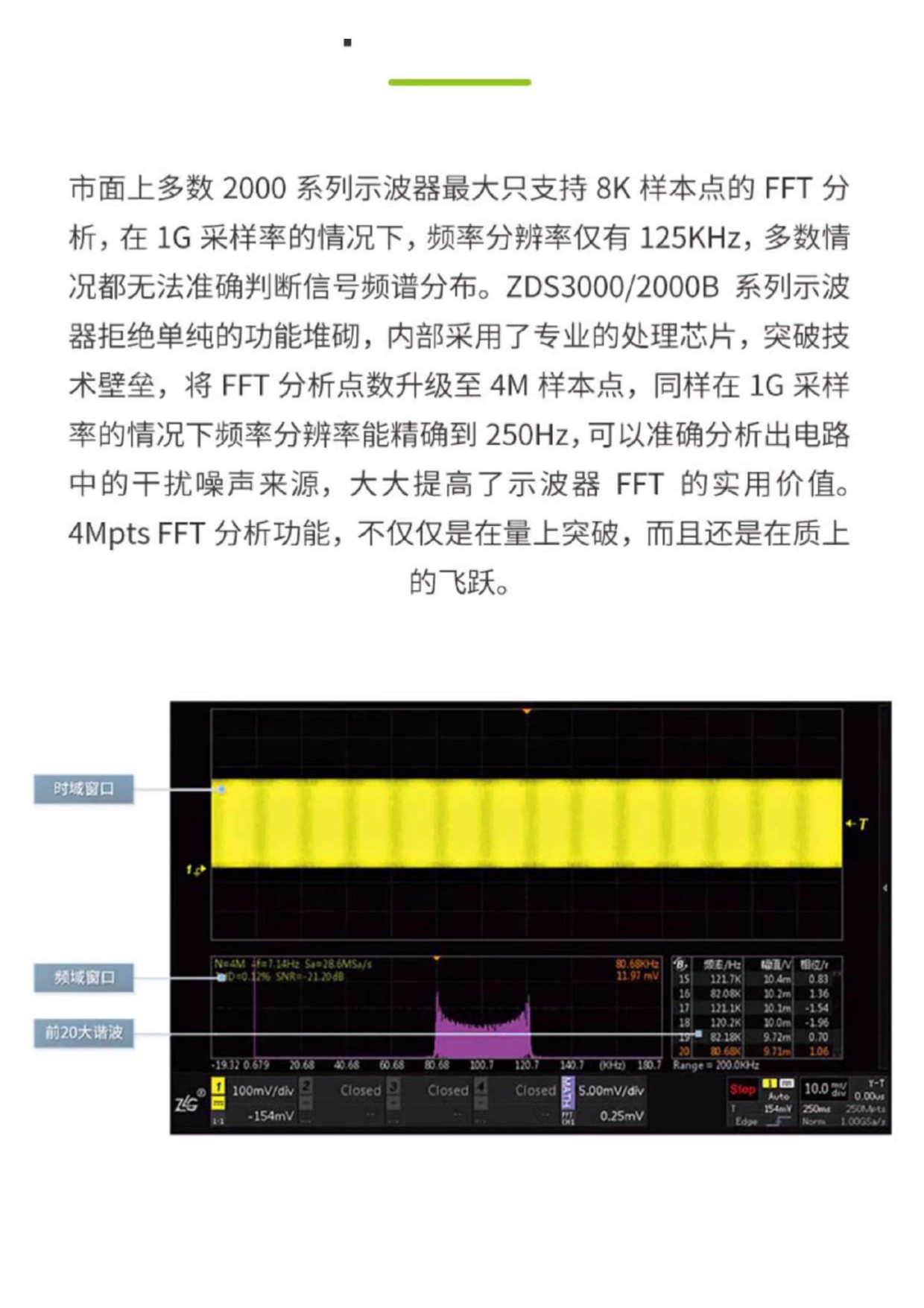

详情图02.jpg详情图03.jpg详情图04.jpg详情图05.jpg详情图06.jpg详情图07.jpg详情图08.jpg详情图09.jpg详情图10.jpg三、数字示波器选型建议与应用场景

应用场景推荐型号核心理由
车载电子（CAN FD、LIN）ZDS3054 Plus500 MHz 带宽 + CAN FD 触发 / 解码，适配车载 ECU 与总线测试
电源研发（环路、纹波）ZDS3034 Plus350 MHz 带宽足够覆盖开关电源信号，电源分析与环路测试功能满足研发需求
嵌入式系统（I2C、SPI）ZDS3024 Plus200 MHz 带宽适配多数 MCU 与外设，4 通道 + 协议解码适合多信号并行调试
工业控制（ModBus、RS485）ZDS3034 Plus350 MHz 带宽 + ModBus 解码，适配 PLC 与工业通信模块测试
消费电子（USB PD、QC）ZDS3054 Plus500 MHz 带宽 + USB PD/QC 解码，支持快充协议与电源完整性测试


企业类型

贸易商

新旧程度

全新

原产地

中国

品牌:

ZLG致远

质保:

一年

原装:

正品
