麦科信（Micsig）ETO5004 是第五代平板示波器，4 通道、500 MHz 带宽、3 GSa/s 实时采样与 360 Mpts 存储深度，以 14 英寸触控、高捕获率、多总线解码与长续航为核心，适合新能源汽车电控、电力电子、工业自动化与便携现场测试，兼顾台式性能与移动便捷。
核心参数
| 参数 | 规格 | 说明 |
|---|---|---|
| 带宽 | 500 MHz（-3 dB） | 4 通道全带宽 |
| 实时采样率 | 3 GSa/s | 单 / 双 / 四通道一致 |
| 存储深度 | 360 Mpts | 全采样率下长记录 |
| 波形捕获率 | 240,000 wfms/s | 捕捉偶发异常 |
| 垂直分辨率 | 8 bit | 标配 |

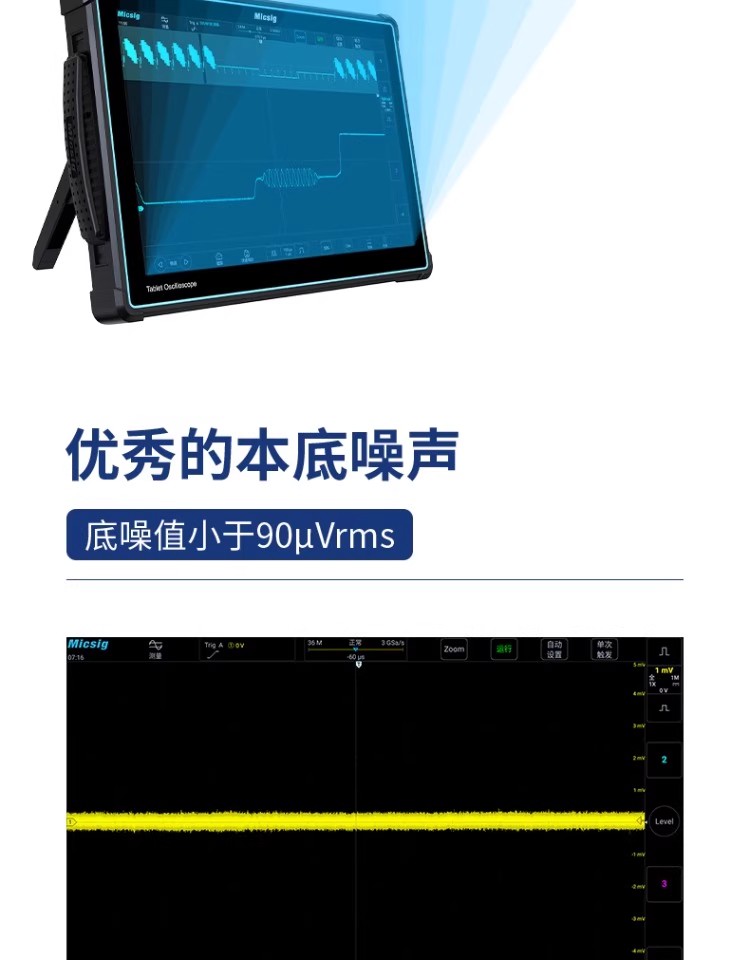

| 底噪 | < 90 μVrms | 弱信号更清晰 |
| 触发 | 边沿 / 脉宽 / 逻辑 / N 边沿 / 欠幅 / 斜率 / 超时 / 视频 | 覆盖常见触发 |
| 总线解码 | CAN/CAN FD/LIN/SPI/I2C/UART/RS-232/422/485 | 车载与工控常用 |

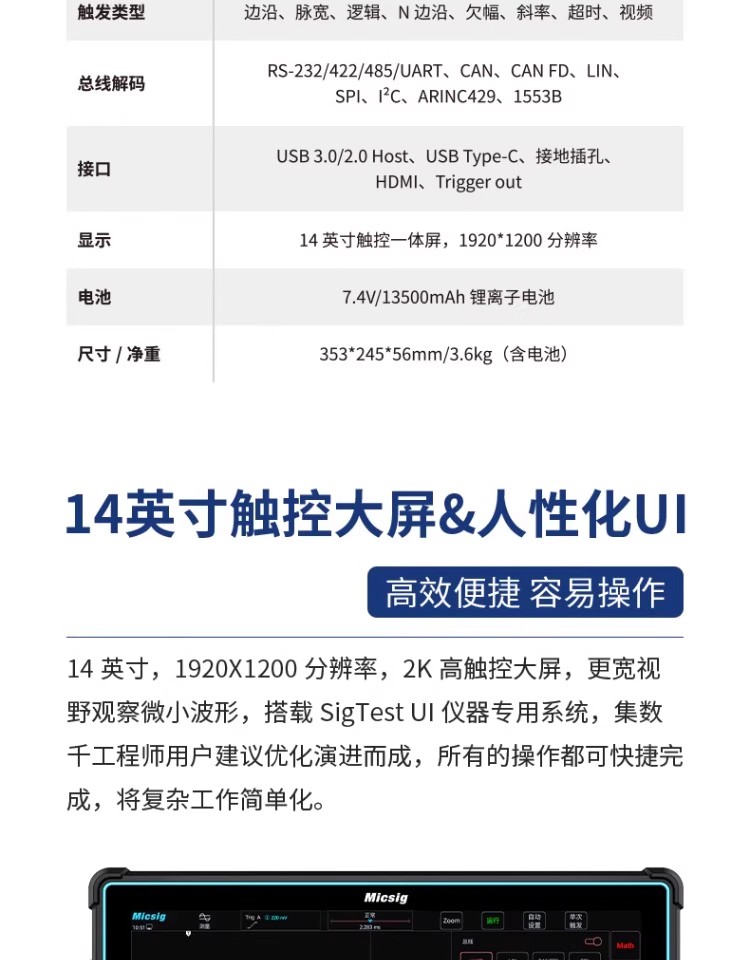

| 显示 | 14 英寸触控，1920×1200 | 大屏触控操作 |
| 接口 | Wi?Fi、USB 3.0/2.0 Host、USB?C、HDMI、Trigger Out | 数据传输与远程 |
| 电池 | 7.4 V/13500 mAh | 长续航，便携作业 |
| 尺寸 / 重量 | 353×245×56 mm / 3.6 kg（含电池） | 轻薄易携 |
| 探头接口 | Mic?OPI | 支持无源探头自校准 |
关键特性
平板形态：14 英寸触控一体，支持壁挂 / 悬臂，节省桌面空间。
高捕获率：240,000 wfms/s，快速定位毛刺、过冲与偶发故障。
多总线解码：CAN/CAN FD/LIN/SPI/I2C/UART 等，车载与嵌入式调试高效。

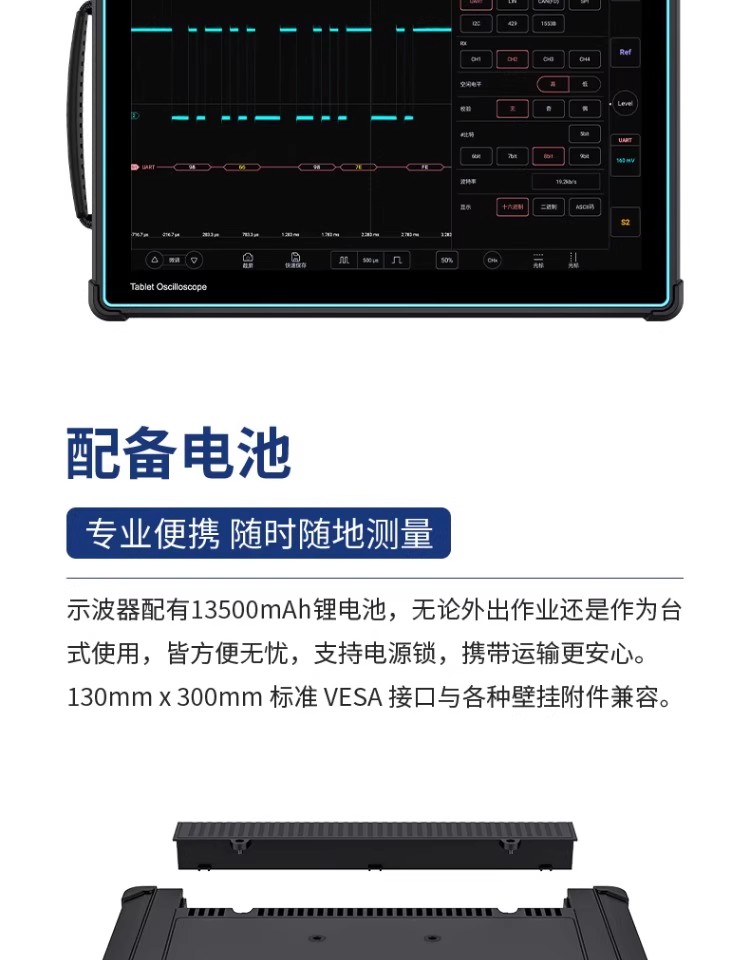

长续航：13500 mAh 电池，满足现场与移动测试。

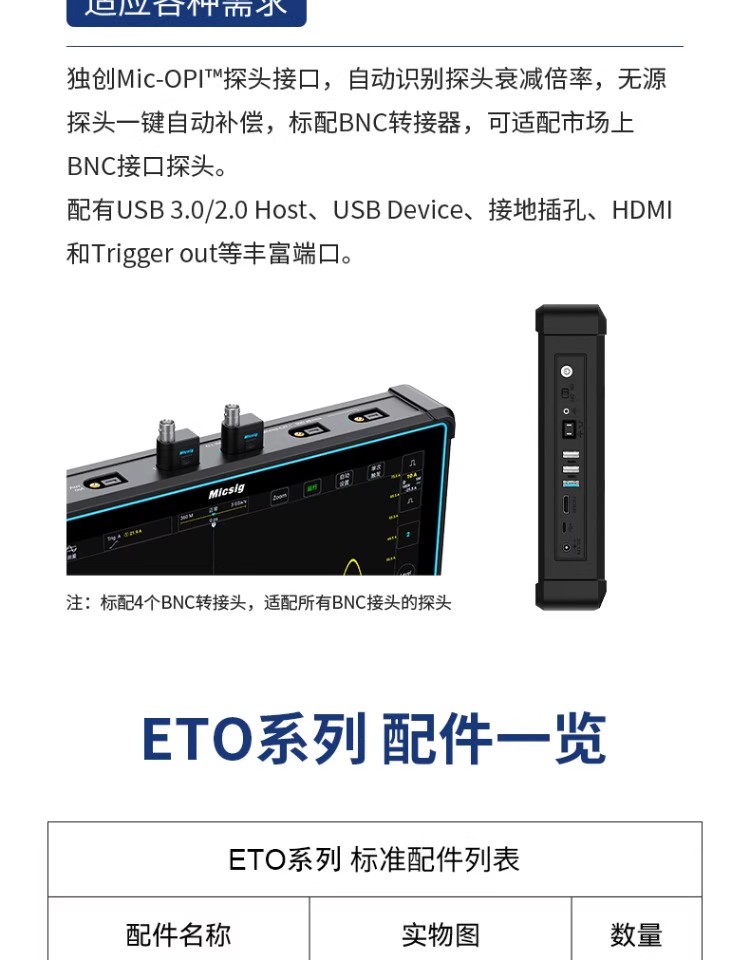

自校准探头：Mic?OPI 接口，无源探头一键自校准，无需螺丝刀。

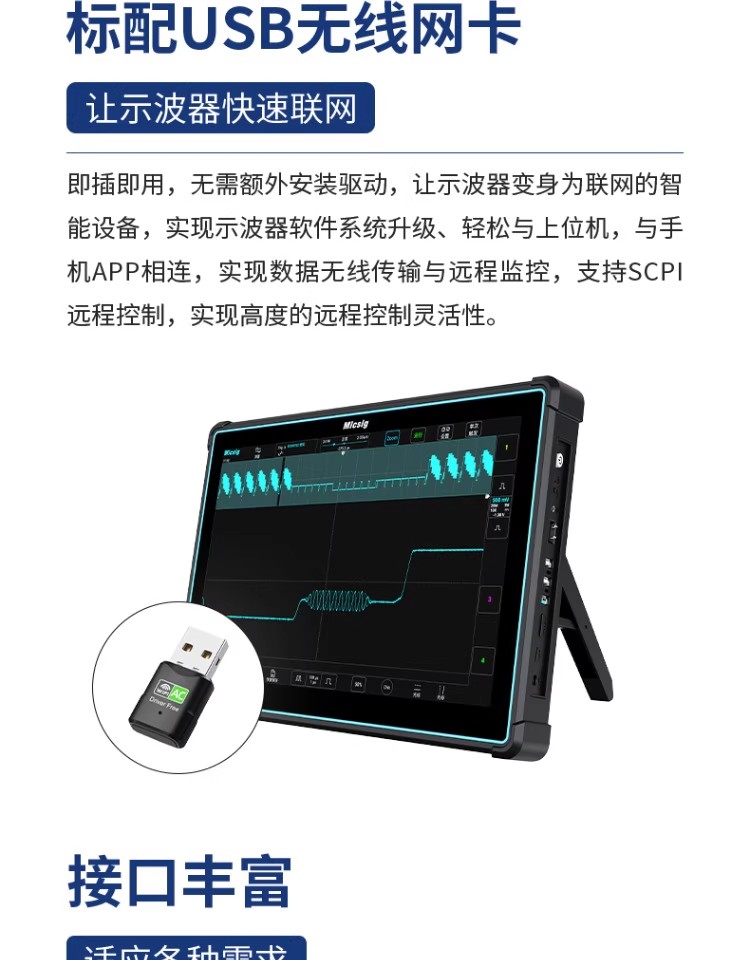

接口丰富：Wi?Fi、USB 3.0、USB?C、HDMI、Trigger Out，支持远程与数据导出。
平板示波器典型应用
新能源汽车：电控高压母线、IGBT 栅极、CAN/CAN FD 通信、OBC 与充电桩波形分析。
电力电子：SiC/GaN 开关瞬态、PFC / 逆变器、DC?DC 电源纹波与效率测试。
工业自动化：PLC 通信、伺服驱动、传感器信号与运动控制时序。
便携现场：设备维护、故障定位、车载与野外测试，无需外接电源。
平板示波器与同系列 / 同级别对比

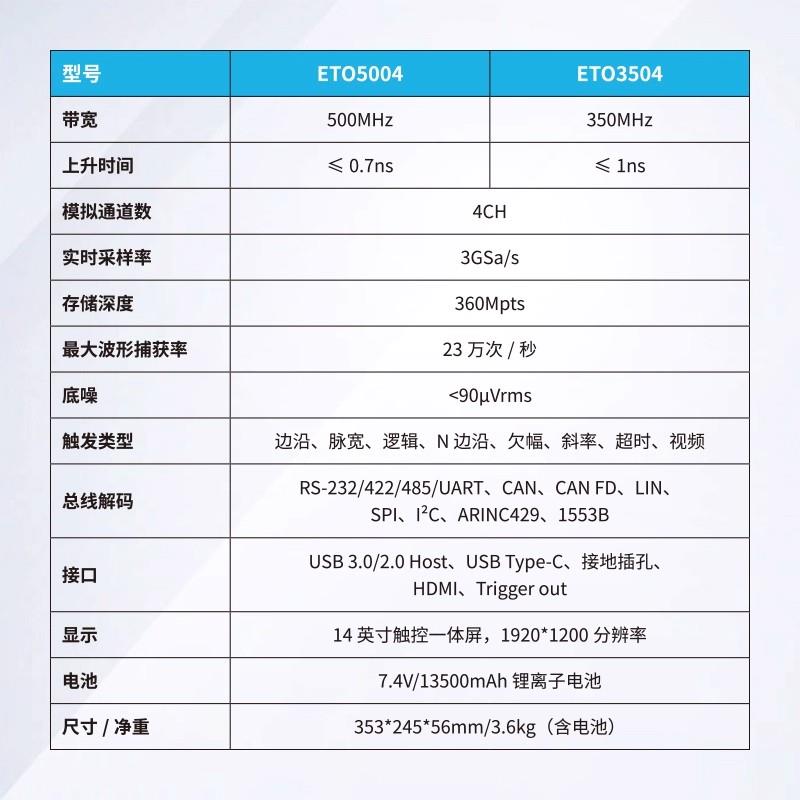

| 型号 | 带宽 | 采样率 | 存储深度 | 捕获率 | 分辨率 | 电池 | 适用场景 |
|---|---|---|---|---|---|---|---|
| ETO5004 | 500 MHz | 3 GSa/s | 360 Mpts | 240 k | 8 bit | 13500 mAh | 高压电控、高频开关 |

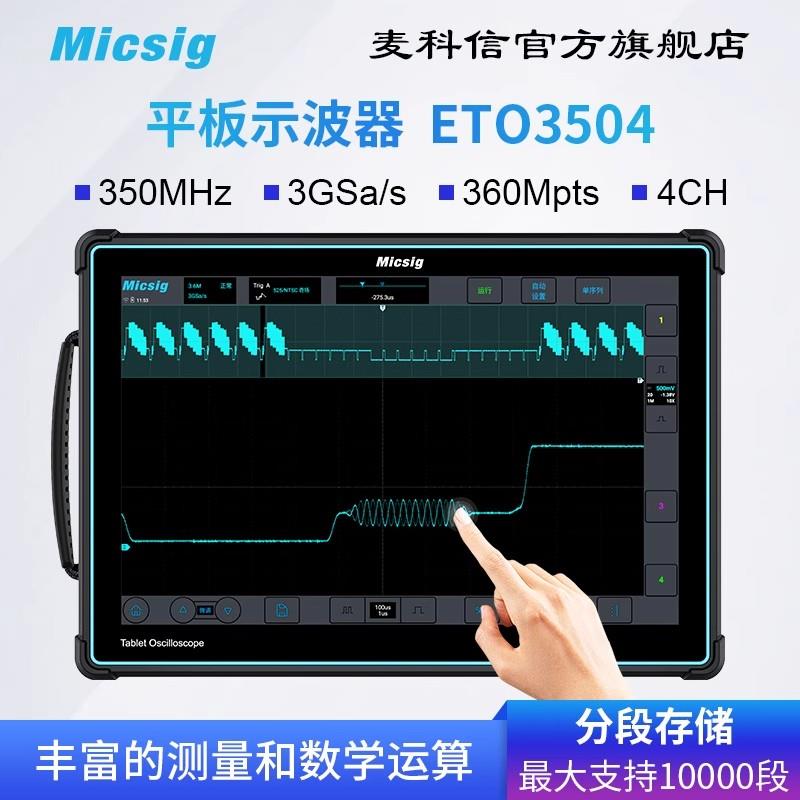

| ETO3504 | 350 MHz | 3 GSa/s | 360 Mpts | 240 k | 8 bit | 13500 mAh | 中带宽、成本敏感 |
| MDO5004 | 500 MHz | 3 GSa/s | 360 Mpts | 230 k | 8 bit | 13500 mAh | 含频谱分析 |
| MHO5004 | 500 MHz | 3 GSa/s | 360 Mpts | 230 k | 12/8 bit 可选 | 13500 mAh | 高精度弱信号 |
平板示波器使用要点

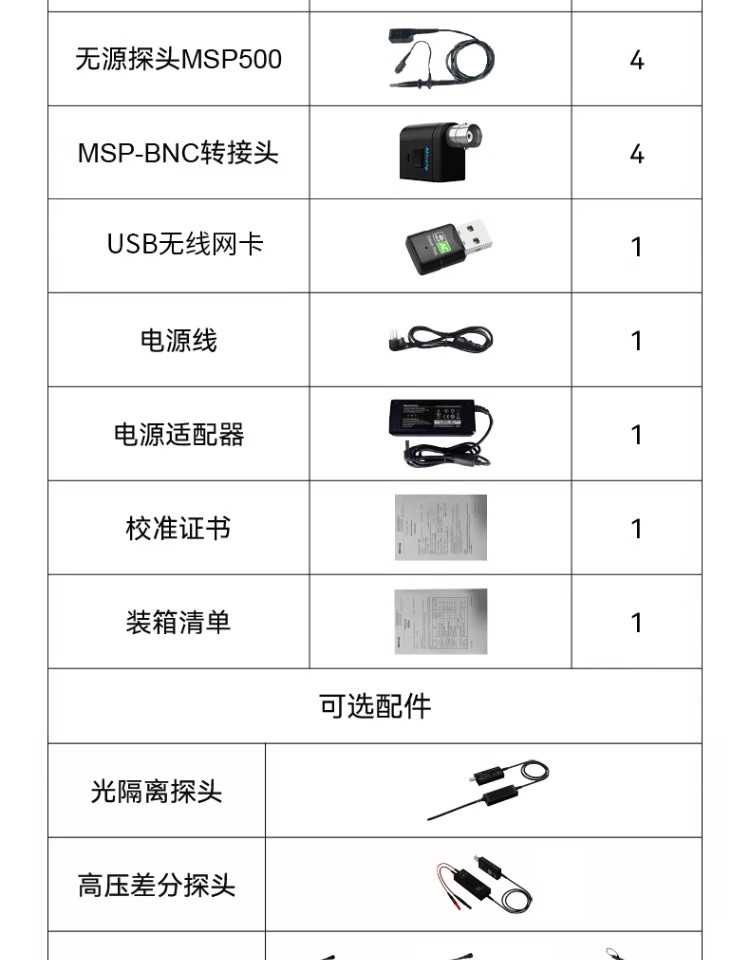

探头匹配：用 Mic?OPI 无源探头，按带宽选 500 MHz 型号，执行自校准。
采样 / 存储：全带宽下 3 GSa/s 与 360 Mpts 并存，长记录优先。
触发设置：偶发故障用高捕获率 + 逻辑 / 欠幅触发，配合分段存储。
总线解码：开启 CAN/CAN FD/LIN 时，设置波特率与电平阈值，关联时间轴。
数据导出：用 USB 3.0 或 Wi?Fi 传输波形与解码数据，支持 CSV/PNG。
供电：室内用适配器，户外用电池，续航约 4–6 小时（视负载）。
