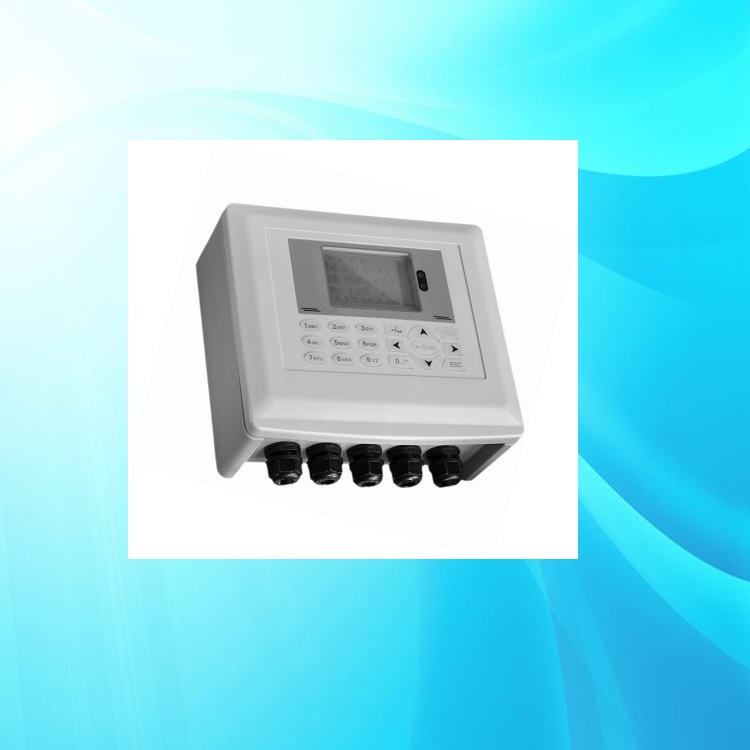

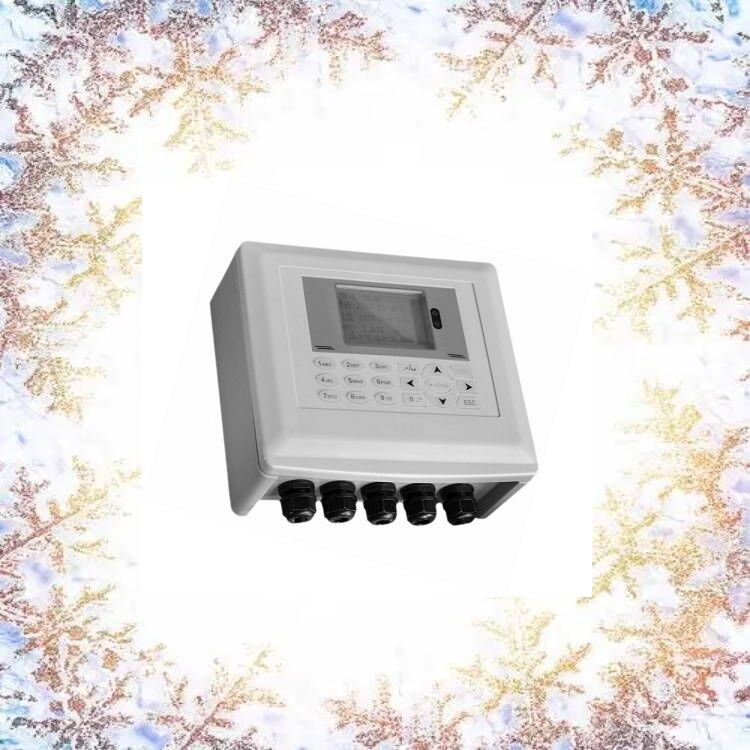

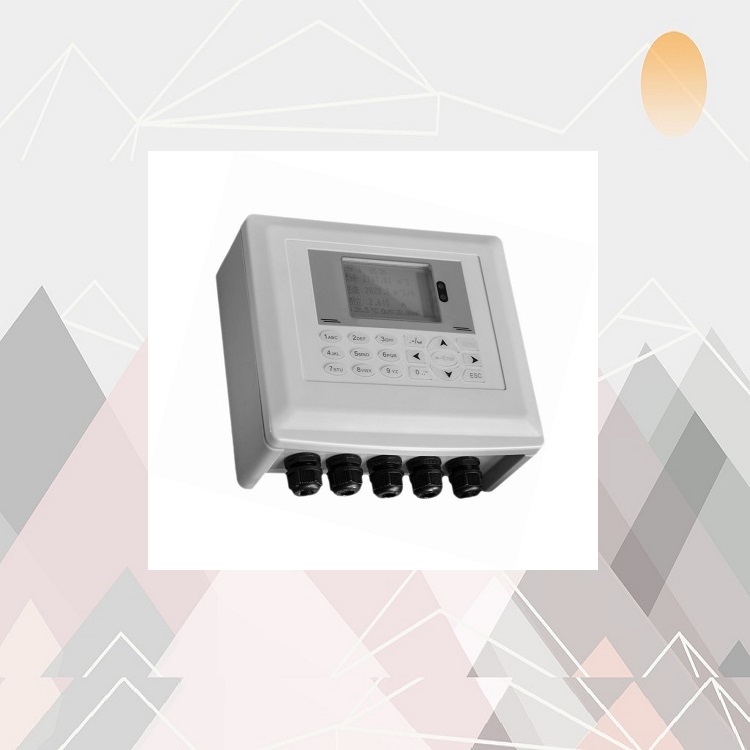

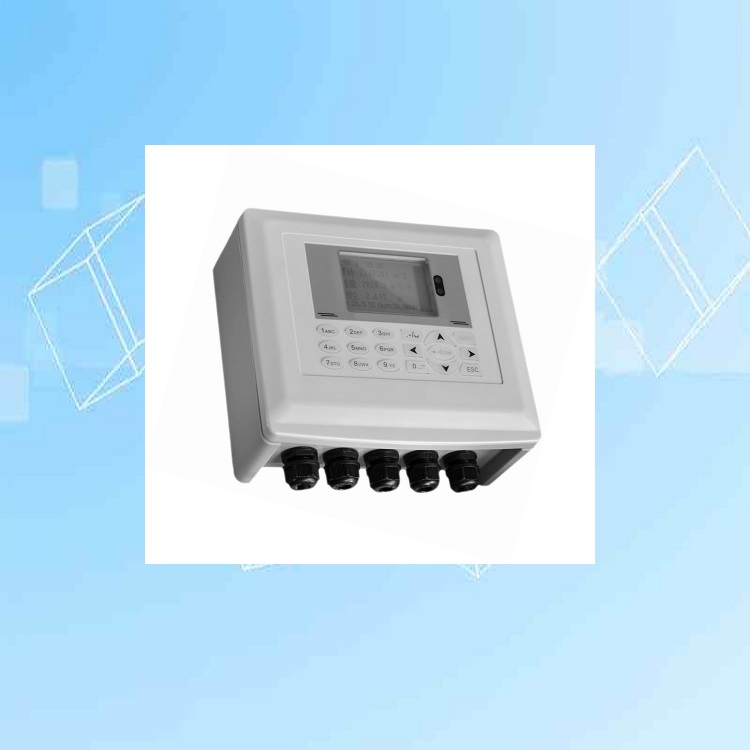

声波泥水界面仪 型号:WSS230 库号：D410046

产品简介

声波泥水界面仪是一款利用声波测量原理对液体中的污泥厚度进行测量的在线分析仪表。产品采用模块化电路设计，品质多层 PCB板，硬件结构紧密、合理，还可根据客户需求添加模块（RS485 模块、电流输出模块）实现其它功能，可的匹配 PLC 等控制仪表。本产品采用进口工业级芯片，数字温度补偿等相关集成电路。具有抗干扰性强，可任意设置上下限节点及在线输出调节，并带有现场显示。声波泥水界面仪适用于各种污水处理厂、活性污泥处理厂、水处理厂等场合，可应用于工业和市政领域的污水处理中。

参数

测量变量 泥水界面

测量范围 5m、10m、15m、30m

盲区

≤0.5m（5m 量程）

≤0.8m（10m 量程）

≤1.0m（15m 量程）

≤1.5m（30m 量程）

准确度 3%F.S

分辨率 1mm

变送输出 （4～20）mA 输出，输出负载 <600Ω

继电器输出 2 路 SPDT 继电器输出（可选配 4 路）

触点容量：AC： 250V DC：10A 120V

通讯输出 RS485 接口，Modbus-RTU 协议

存储（选配） 32G 存储 TF 卡

供电电源 AC：220VAC±15%

DC：24VDC±15%

功耗 <3W

电气接口 M16×1.5

过程连接 G1/2（标配）配转接头 G3/4 外螺纹

工作环境

温度：主机：-5°C~60°C

探头：-20°C~60°C

湿度：5%RH~95%RH

外形尺寸 主机：180mm×160mm×76mm

探头：Φ64mm×51mm

防护等级 主机：IP53

探头：IP68
