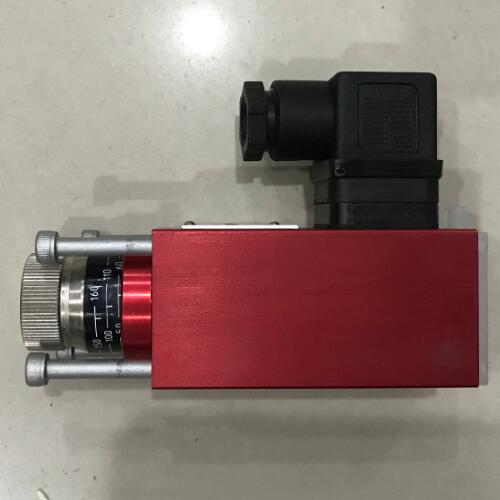

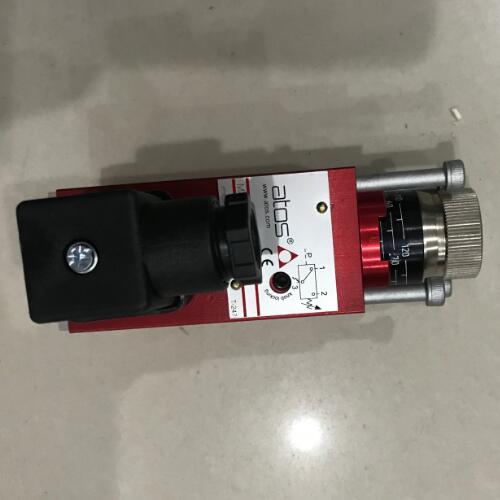

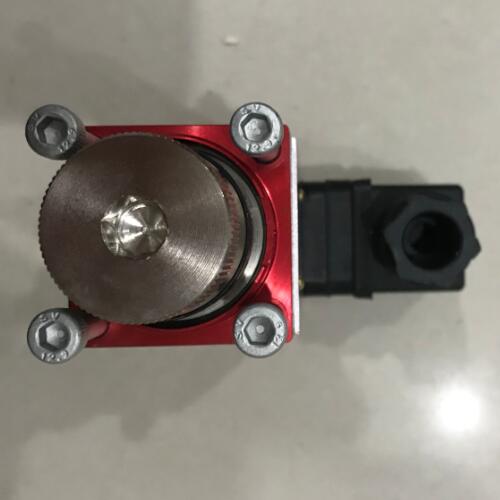

阿托斯压力继电器MAP-160 20参考数据

是将液压系统压力转换为电信号的液压元器件，属于电工技术领域。其通过感知流体压力变化，在达到设定值时触发微动开关输出电信号，实现安全保护、油路换向或设备启停等功能。结构包括柱塞式、膜片式、弹簧管式和波纹管式，其中柱塞式通过杠杆机构放大压力位移驱动开关动作。

当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。

应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。

将压力继电器设置在夹紧液压缸的一端，液压泵启动后，首先将工件夹紧，此时夹紧液压缸的右腔压力升高，当升高到压力继电器的调定值时，压力继电器动作，发出电信号使2YA通电，于是切削液压缸进刀切削。在加工期间，压力继电器微动开关的常开触点始终闭合。若工件没有夹紧，压力继电器2断开，于是2YA断电，切削液压缸立即停止进刀

注意： 压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。

该器件通过调节弹簧力与流体压力平衡实现压力控制，性能参数涵盖调压范围、灵敏度与重复精度。应用于夹紧装置安全联锁、液压泵卸荷控制、多泵系统压力切换及制冷压缩机启停保护等场景。使用时需将泄油腔直连油箱以避免背压影响灵敏度，并根据系统压力范围选择结构类型]。部分型号支持数字显示及通讯接口，可实现与PLC、DCS系统的实时监控
