差分探头是现代示波器的核心测量附件，基于差分放大原理实现信号采集，在电子测量领域发挥着关键作用。以下是关于它的详细介绍：

高压差分探头工作原理

差分探头的核心原理是 “抑制共模信号，提取差模信号”。它由两根独立的信号探头组成，分别连接到差分传输线的两根信号线，同时采集两根线上的电压信号。探头内部的差分放大器计算两探头信号电压的差值，并将差值信号放大后传输给示波器。由于外界干扰信号以共模方式同时耦合至两条信号线，经过差分放大后，共模噪声会相互抵消，从而只保留信号本身的差分成分。

高压差分探头分类

差分探头主要分为无源型与有源型两大类。无源差分探头结构相对简单，成本较低，适用于一般的差分信号测量；有源差分探头则内置放大器，具有更高的带宽、更好的共模抑制比和输入阻抗匹配性能，适用于高速、高精度的差分信号测量。

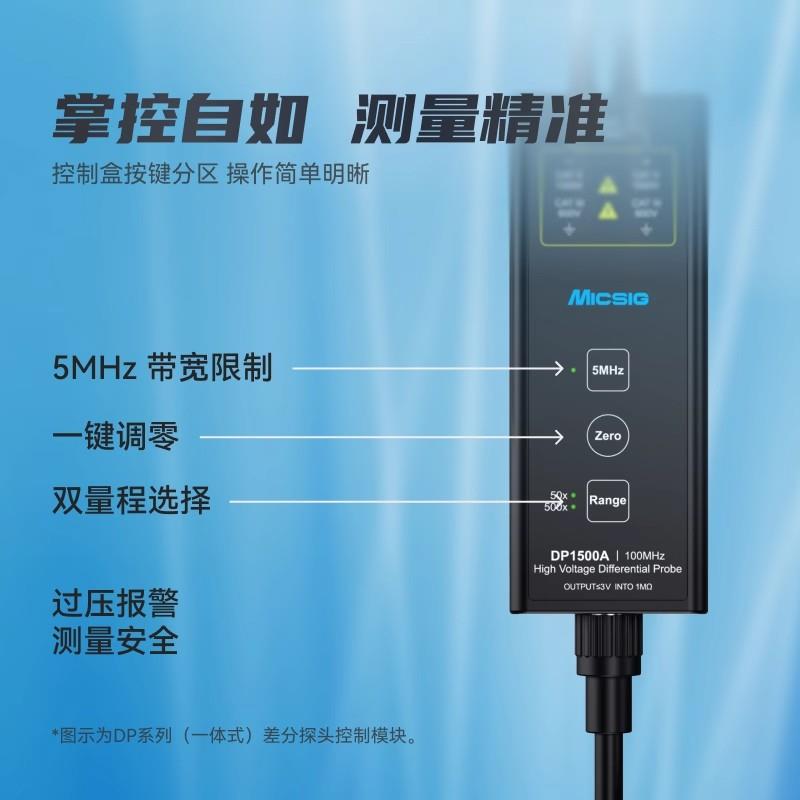

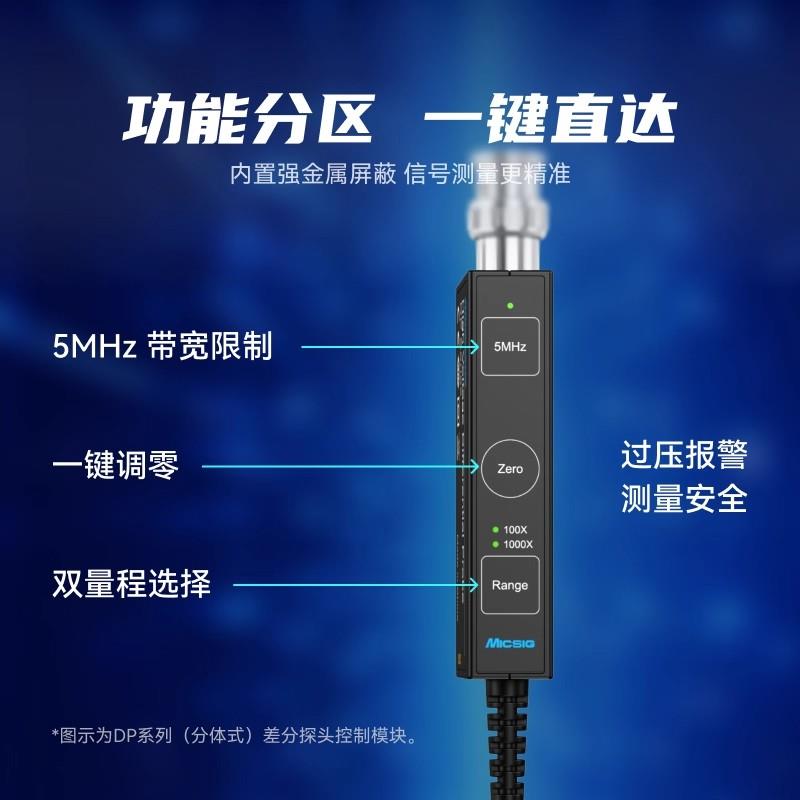

高压差分探头功能特点

• 卓越的抗干扰性能：通过双线耦合结构和差分放大电路，能有效抑制共模噪声。优质差分探头在 100MHz 频段的共模抑制比可达 80dB 以上。

• 精准的时序定位能力：差分信号的逻辑切换点位于两信号的交点位置，受温漂影响小，时序误差可控制在 ±50ps 以内，适合高速数字电路的低幅信号测量。

• 高效的 EMI 抑制能力：两根信号线传输极性相反的信号，对外辐射的电磁场相互抵消，可使 EMI 辐射强度降低 30dB 以上。

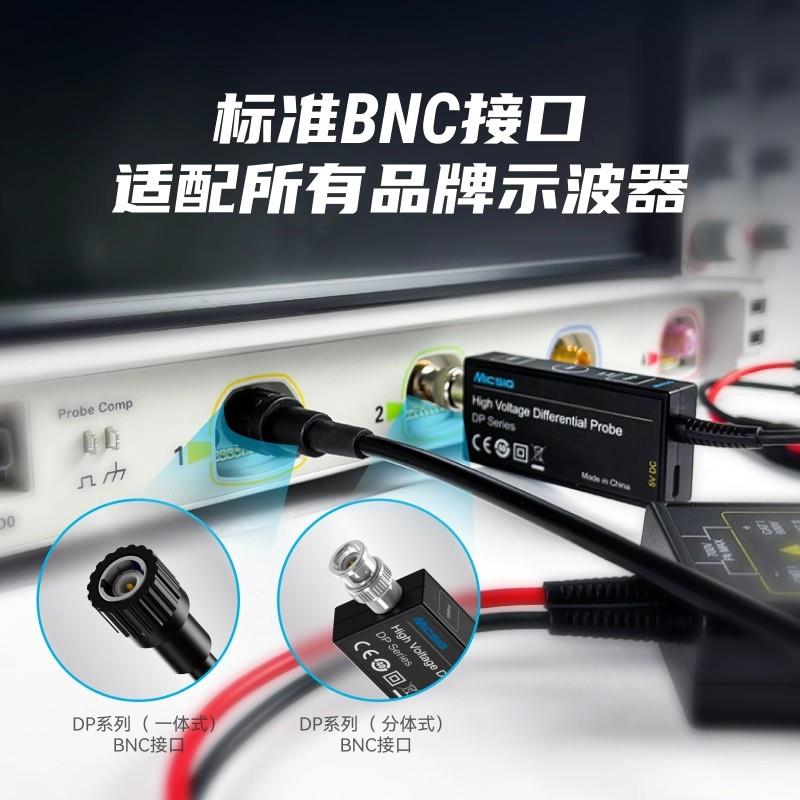

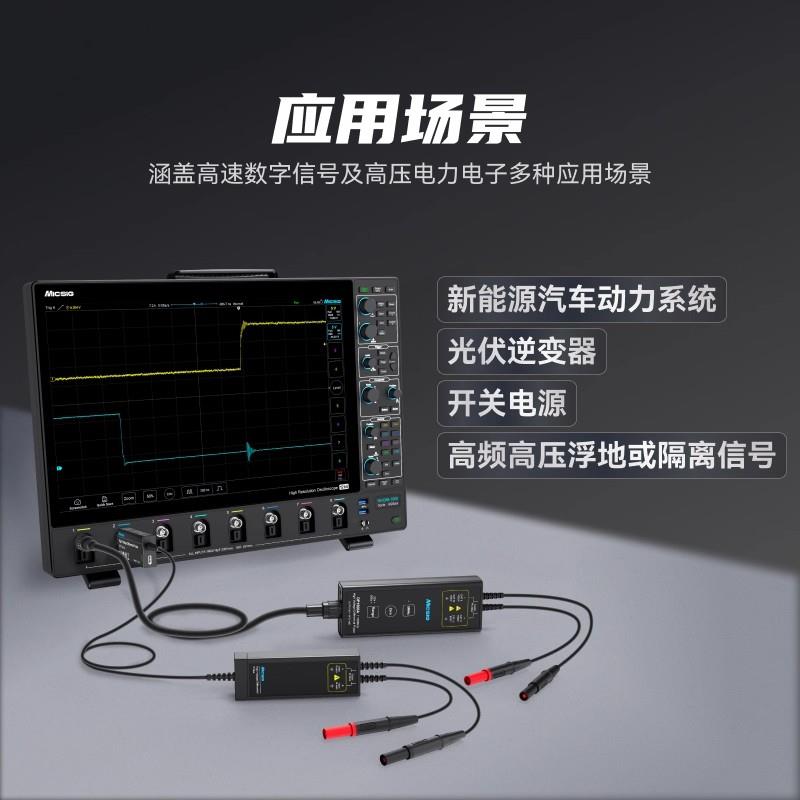

应用场景

• 高速数据总线测量：如 PCIe、USB 4.0、HDMI 2.1 等串行链路信号，以及 DDR4/DDR5 内存时钟与数据信号的测量。

• 通信接口测量：适用于 RS-485、CANopen、LIN 总线等工业通信信号的测量。

• 低压差分信号测量：可用于处理器核心电压与时钟信号、FPGA 配置信号与高速并行总线，以及传感器差分输出信号等的测量。

• 高压浮地测量：专为隔离测量设计，可用于开关电源 PWM 驱动信号、变频器 IGBT/MOSFET 栅极驱动电压，以及三相电机驱动系统的差分电压检测等。
