XH41X橡胶柔性止回阀
价格：￥100.00
地区：浙江省 温州市
电 话：021-56772777
手 机：15968702221
-
图文详情
-
产品属性
-
相关推荐
| 产品名称： | 橡胶柔性止回阀 | 产品型号： | XH41X |
| 公称通径： | DN100～DN2000 | 结构形式： | 鸭嘴式 |
| 公称压力： | 1.6MPa | 连接方式： | 法兰、卡箍 |
| 适用温度： | 0oC～+80oC | 驱动方式： | 介质推动 |
| 连接材质： | 球墨铸铁、铸钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、污水、海水、油 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明

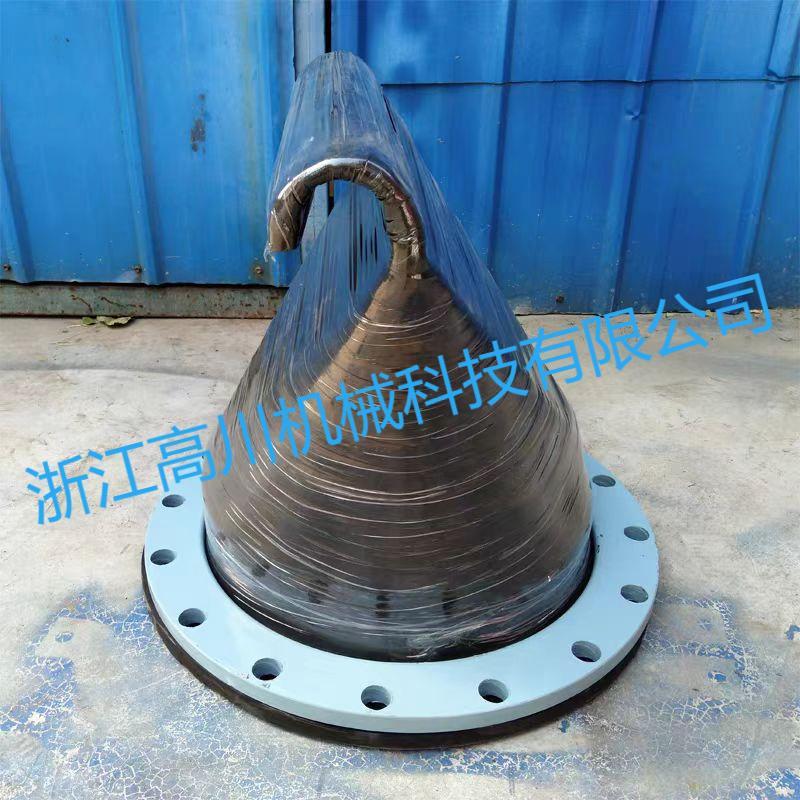

XH41X橡胶柔性止回阀阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证连接紧固后密封，还要注意不能碰坏橡胶柔性止回阀的法兰唇边。橡胶法兰与阀身联成一体，安装极为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅地通过。 主要应用于污水系统，排放系统，水泵出口，提升泵站及液下曝气系统。
型号说明
| 法兰橡胶柔性止回阀 | XH41X |

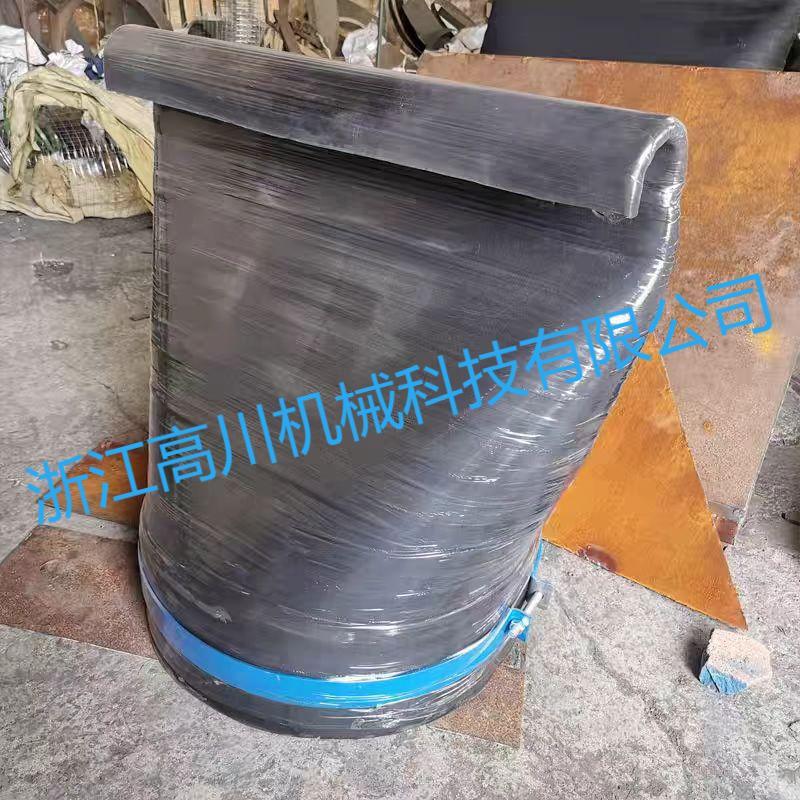

| 卡箍橡胶柔性止回阀 | XH81X |
主要外形尺寸
| 公称通径(DN) | 管子外径(DW) | 长度(L) | 高度(H) | 套入深度(C) | |
| Dw | Do | ||||
| 100 | 108 | 108 | 158 | 100 | 40 |
| 114 | 114 | ||||
| 150 | 159 | 159 | 270 | 200 | 50 |
| 168 | 168 | ||||
| 200 | 219 | 219 | 320 | 255 | 50 |
| 250 | 273 | 273 | 360 | 265 | 75 |
| 300 | 325 | 325 | 450 | 325 | 115 |
| 350 | 377 | 377 | 560 | 425 | 115 |
| 400 | 426 | 426 | 650 | 525 | 135 |
| 450 | 480 | 480 | 750 | 625 | 150 |
| 500 | 530 | 530 | 850 | 725 | 200 |
| 600 | 630 | 630 | 950 | 825 | 200 |
| 700 | 720 | 720 | 1060 | 925 | 200 |
| 800 | 820 | 820 | 1200 | 1080 | 250 |
| 900 | 920 | 920 | 1260 | 1250 | 250 |
| 1000 | 1020 | 1020 | 1450 | 1400 | 250 |
| 1200 | 1220 | 1220 | 1620 | 1550 | 250 |
| 1400 | 1420 | 1428 | 1720 | 1725 | 300 |
| 1600 | 1620 | 1628 | 2010 | 1950 | 350 |
| 1800 | 1820 | 1828 | 2280 | 2320 | 400 |
| 2000 | 2020 | 2030 | 2600 | 2650 | 450 |
