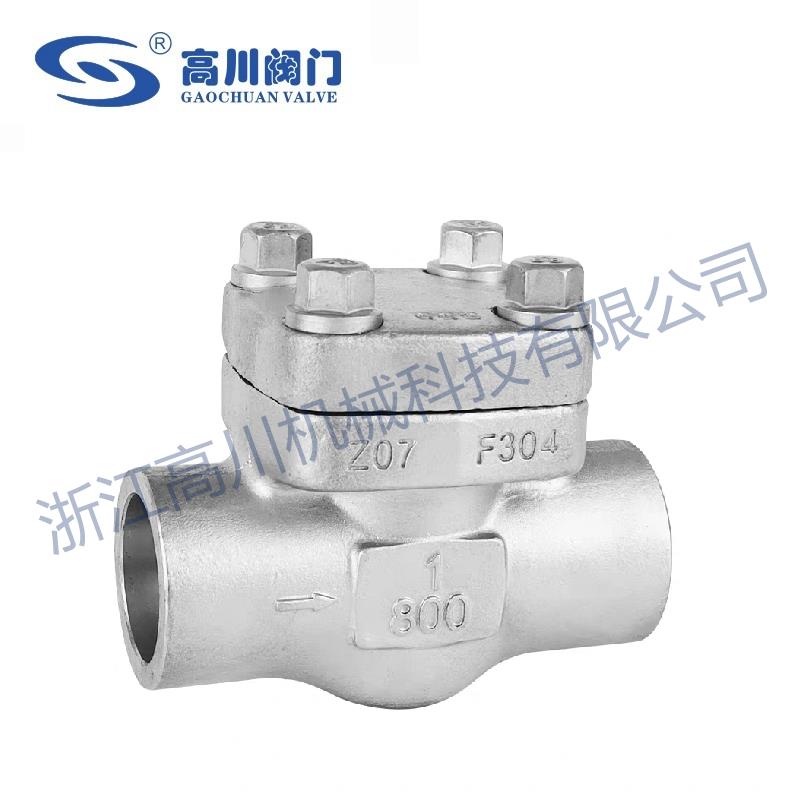

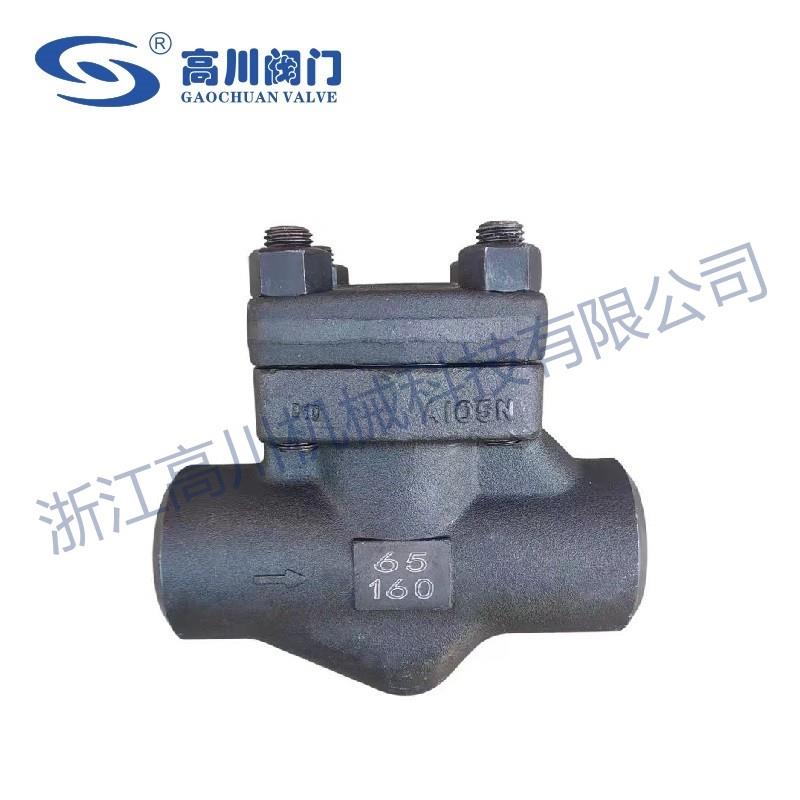

H61Y,H61H承插焊止回阀
价格：￥100.00
地区：浙江省 温州市
电 话：021-56772777
手 机：15968702221
-
图文详情
-
产品属性
-
相关推荐
| 产品名称： | 承插焊止回阀 | 产品型号： | H61Y、H61H |
| 公称通径： | DN15～DN50 | 结构形式： | 升降式 |
| 公称压力： | 1.6MPa～42.0MPa 150LB-2500LB | 连接方式： | 承插焊、内螺纹、法兰 |
| 适用温度： | -29oC～+550oC | 驱动方式： | 介质推动 |
| 阀体材质： | 锻钢A105、A182、F22、304、316、316L | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、气体、液体 | 生产厂家： | 浙江高川机械科技有限公司 |
产品说明
H61Y、H61H承插焊止回阀密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长等特点。不锈钢销轴与阀瓣连接采用内装式结构-性能优良-密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上防介质倒流作用。适用介质为水、油品、蒸汽、气体及某些腐蚀性液体介质等。
阀盖设计形式
一、螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片（316夹柔性石墨制造）密封.客户有特殊要求时也可采用金属环连接。
二、焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接。
三、压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。
设计结构和特征
符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖。
主要零件材质
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 阀盖 | A105 | A182F22 | A182F304(L) | A193 B8(M) |
| 5 | 铭牌 | SS | |||
| 6 | 螺栓 | A193B7 | A193B16 | A193B8(M) | A193B8(M) |
| 7 | 球 | A182F304 | A182F304 | A182F304 | A182F304 |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
主要外形尺寸800LB
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” |
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 |
主要外形尺寸900LB～1500LB
| NPS | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | 2 1/2” |
| 全径 | 3/8” | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2” | ||
| L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
| W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
| 重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
| 焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 |
标准材质明细表900LB～2500LB
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀瓣 | A276 420 | A276304 | A276304(L) | A276316(L) |
| 3 | 密封螺母 | A105+STL | F22+STL | A182 F304(L) | F316(L) |
| 4 | 密封圈 | A276 304L | A276 304L | A182F304(L) | A276 316L |
| 5 | 固定螺母 | A1942H | A1944 | A1948 | A194 8M |
| 6 | 提升螺栓 | A1942H | A1944 | A1948 | A194 8M |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |
主要外形尺寸900LB～2500LB
| NPS | 1/2" | 3/4" | 1" | 1/4" | 11/2" | 2" | |
| L | 900LB～1500LB | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500LB | 186 | 186 | 186 | 232 | 232 | 279 | |
| H | 117 | 117 | 117 | 152 | 152 | 195 | |
| 重量 | 900LB～1500LB | 7.5 | 7.0 | 6.8 | 18.5 | 18.1 | 20.3 |
| 2500LB | 9.0 | 7.6 | 8.4 | 19.5 | 20.1 | 21.8 |
