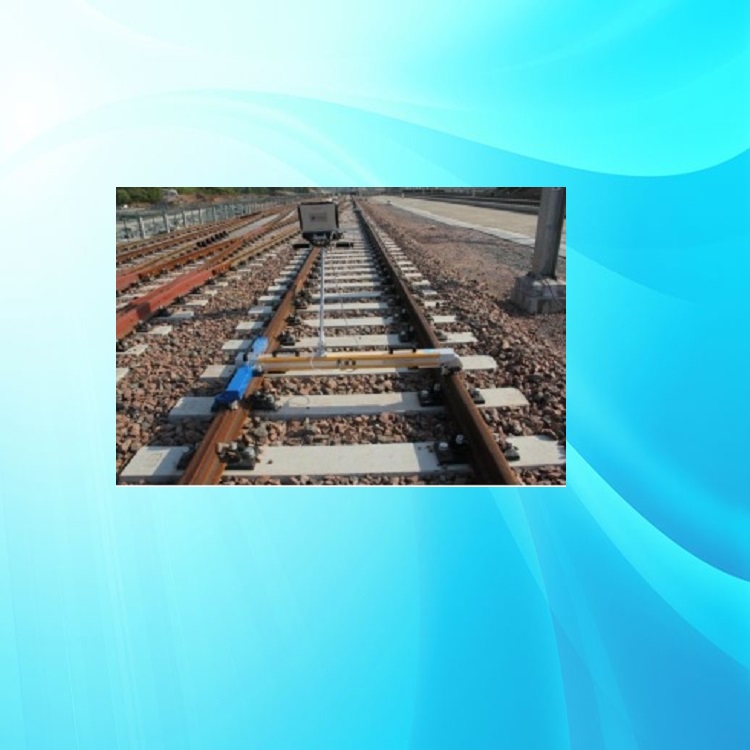

铁路轨道检查仪/轨道几何状态检测小车（国产） 型号:GJY-T-EBJ-2 库号：D179552

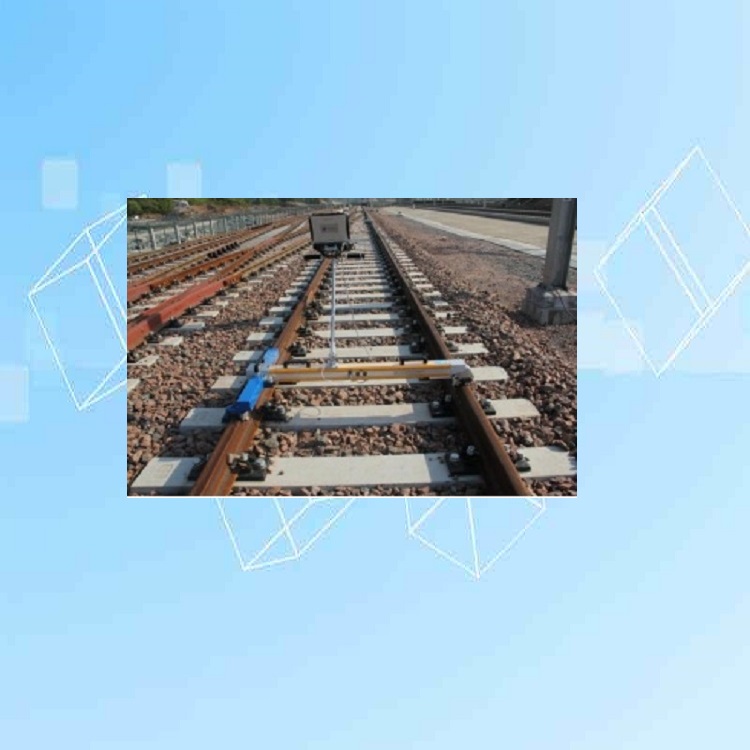

铁路轨道检查仪/轨道几何状态检测小车（国产） 型号:GJY-T-EBJ-2 库号：D179552

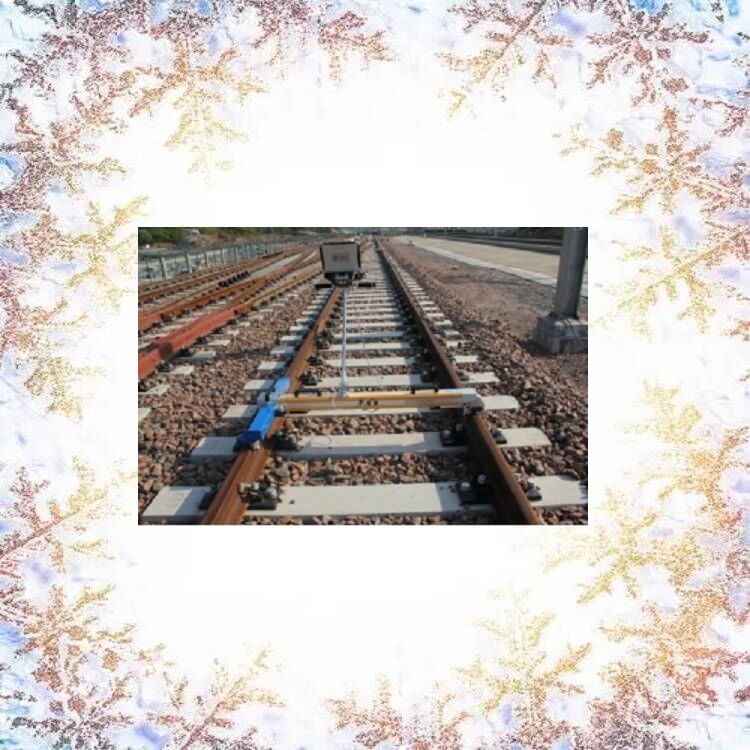

铁路轨道检查仪/轨道几何状态检测小车（国产） 型号:GJY-T-EBJ-2 库号：D179552

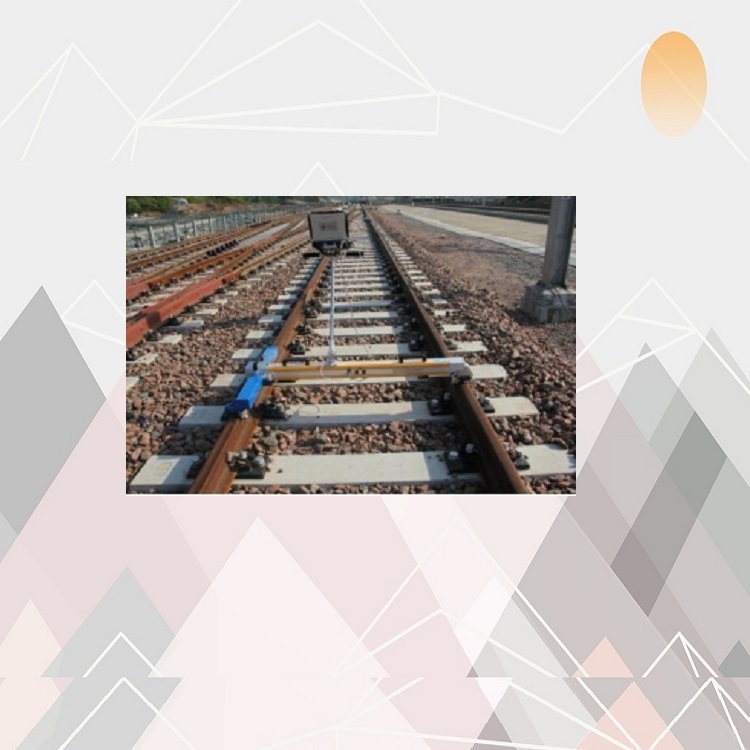

铁路轨道检查仪/轨道几何状态检测小车（国产） 型号:GJY-T-EBJ-2 库号：D179552

轨道检查仪（1级）是一种基于数字陀螺测角测量原理的轨道几何状态检查仪器，能够检测轨距、水平、三角坑、轨距变化率、左右高低、左右轨向、正矢和里程。系统采用坚固型笔记本电脑为整个系统的数据处理，可实现在线数据及波形显示，并可进行全项目的在线限报警。获得铁道部颁发的《铁路计量器具新产品书》。

工作条件

环境温度： -20℃～＋50℃温度下工作。

相对湿度： 不大于90％RH

海拔高度： 不过2500m

行进速度： 0～8km/h

电源容量： 连续工作时间不少于8h示值应符合精度要求

重量： ≤35kg

抗干扰能力：在电气化铁路区段及有射频等干扰的地方不影响数据采集，适应野外作业，采集数据稳定。

绝缘性能：轨检仪各走行轮、测量轮、导向轮自身及各轮之间、两侧机架之间绝缘电阻值＞1MΩ。

接触轨道的走行轮、导向轮及测量轮耐磨性可满足检测500km线路使用要求。

功能特点

1、可拆分结构形式，方便现场运输，保证重复拼装的测量精度。

2、能够与标定器配套标定，轨道检查仪与标定器为同一厂家，轨道检查仪及标定器都应符合铁道部JJG（铁道）1090-2013《铁路轨道检查仪计量检定规程》的各项要求，并具有中国铁道科学研究院标准计量研究所颁发的铁道部铁路计量器具新产品审查证书。

3. 抗干扰能力：在电气化铁路区段及有射频等干扰的地方不影响数据采集，适应野外作业，采集数据稳定。

4. 接触轨道的走行轮、导向轮及测量轮耐磨性应满足检测500km线路的使用要求。

5. 轨检仪各检测项目采取等间距采样方式移动测量每米不少于4个测量点，同时将测量的真实结果实时显示出来。存储容量可满足5000公里以上线路检测数据且数据可以文本文件格式导出，数据格式符合TB/T3147版要求。

6.具备限实时声响报警、运行总里程累计及显示功能，具有里程修正功能及辅助定位措施。所有项目现场限报警功能可立即让检测者标记出大病害的处所。可人机对话，用于记录线路的特征点、道口、站台、固定螺栓脱落、断轨等标记或病害。

7. 采用ACCESS和ORACLE数据库，可自由切换，满足数据传递、查询、对比分析、共享等。

8. 提供专配智能型数据分析处理软件，可通过对检测数据进行进一步的分析，为线路的维护提供科学依据，对轨道线路状态可进行管理；

9.轨检仪控制终端选用的笔记本电脑防水、防震，阳光下清晰可读。终端与数据采集系统间数据传输畅通。
