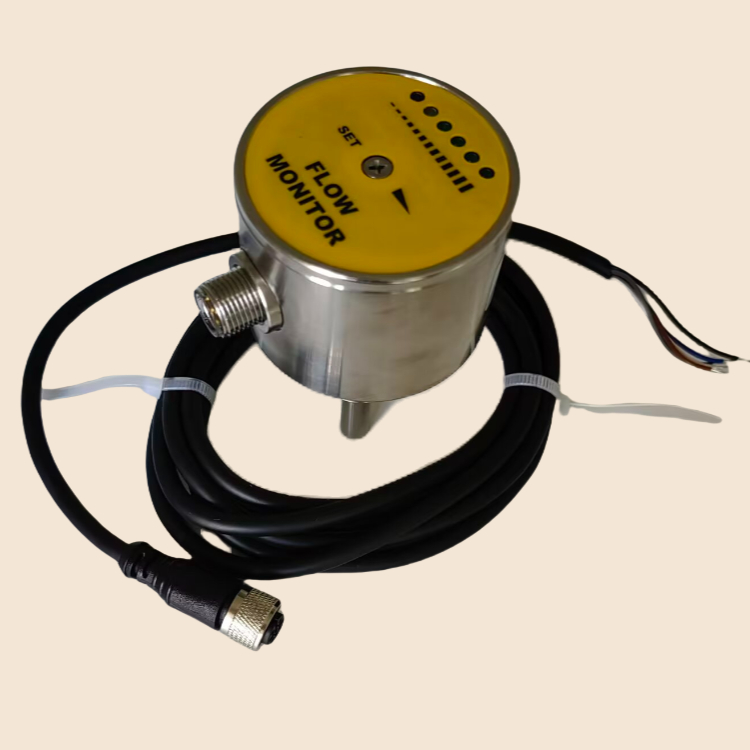

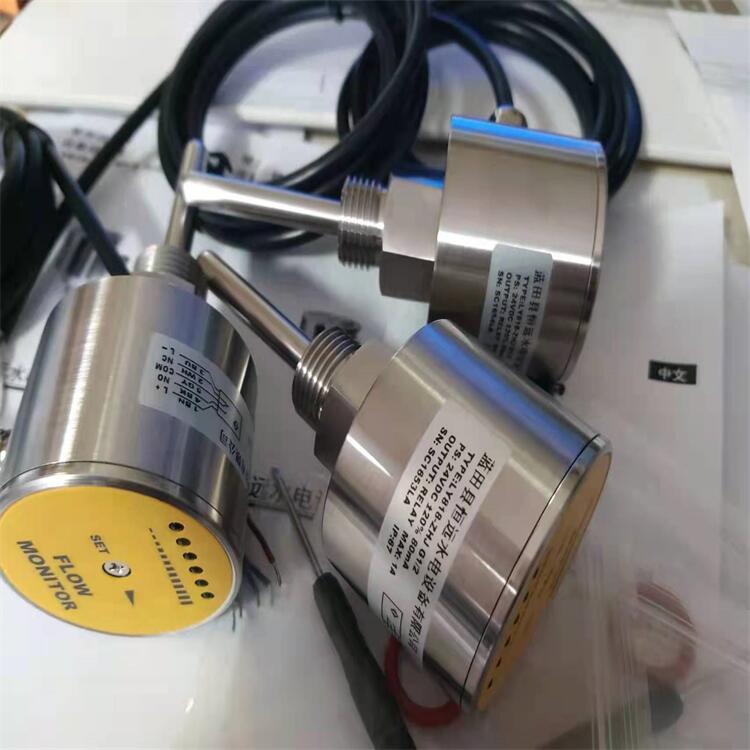

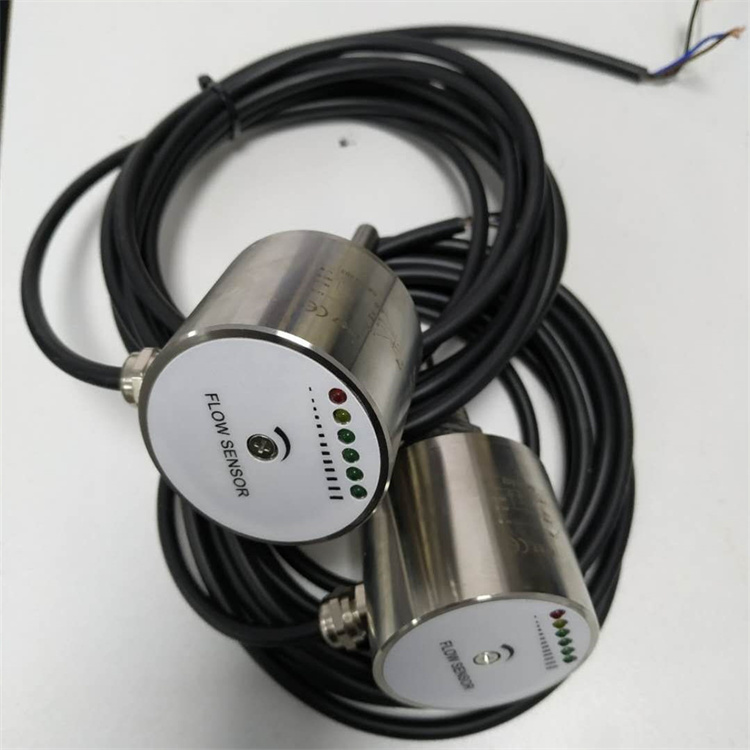

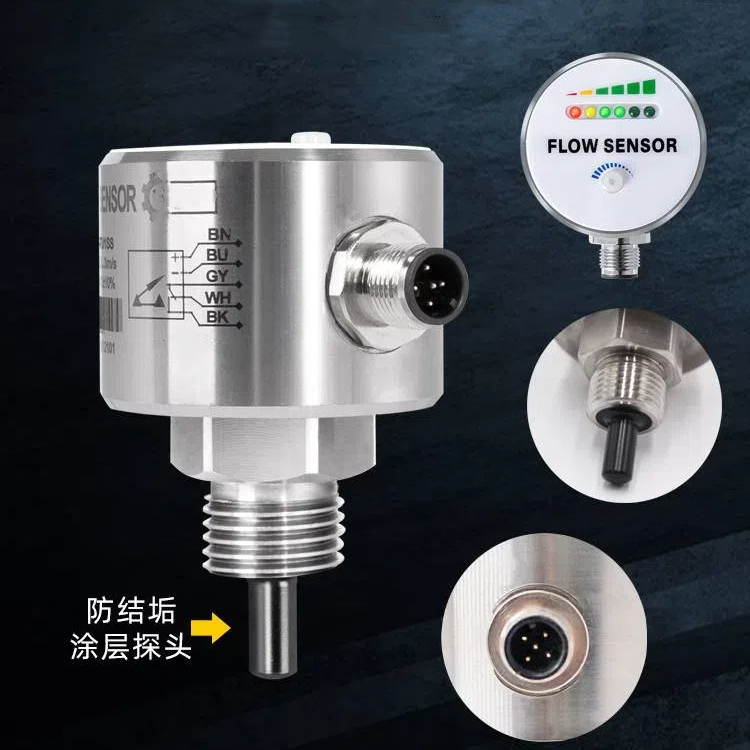

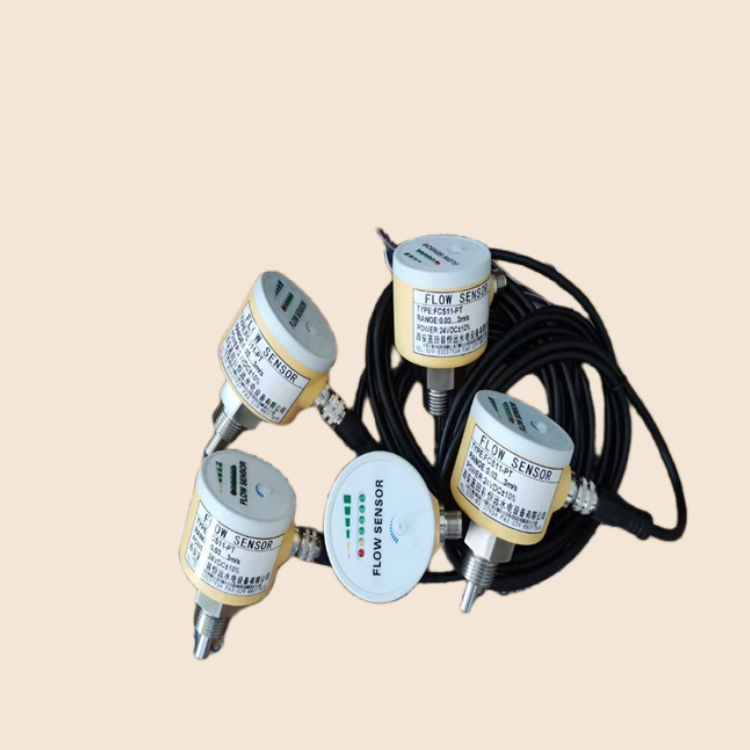

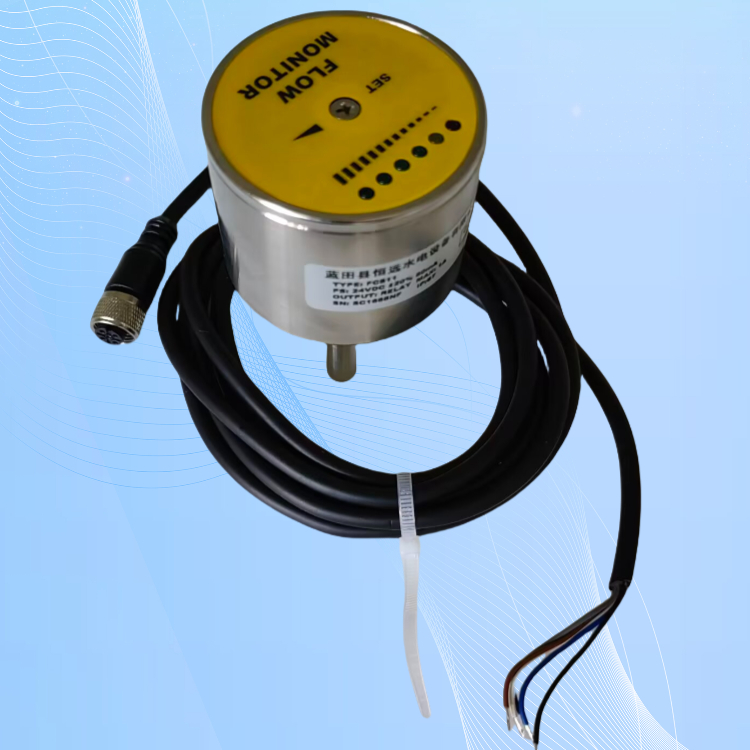

热导式流量开关FS30-G12EDRYQ

热导式流量开关FS30-G12EDRYQ

FS30热导式流量开关是利用探测头温度变化的原理设计。在探头内置发热传感器及感热传感器，并与介质接触。测量时，发热传感器发出恒定的热量，当管道内没有介质流动，感热传感器接收到的热量是一个恒定值，当有介质流动时，感热传感器所接收到的热量将随介质的流速变化而变化，感热传感器将这温差信号转化成电信号，再经过电路转换为对应的接点信号或模拟量信号。

技术参数 设定范围：1～150cm/s(水），3～300cm/s（油），20～3m/s（空气） 信号输出：PNP，NPN，继电器，模拟量（4～20mA） 供电：24V±20%DC 接通电流：400 mA（PNP或NPN型），1A@24V ac/dc （继电器型） 空载电流：80mA 流量指示：LED排 （6个） 设定方式：电位器设定 耐压范围：100bar 介质温度变化：≤4℃/s 响应时间：1～13s，典型值2s 初始化时间: 约8s 电气保护：反相，短路，过载保护 防护等级：IP67 介质温度：-20～80℃ 环境温度：-20～80℃ 储存温度：-20～100℃ 材质：探头：不锈钢304（可选316L），外壳：不锈钢304

双稳态电磁空气阀HDK-15 电厂集成制动装置JQK2-10-10 JZF集成制动阀组 TD1010气制动集成阀 电磁阀DCF22B-25X 电厂常闭电磁阀DCB22B-50X 油压装置电磁配压阀DPW-8-63 事故配压电磁阀DYW-15-63 刹车电磁空气阀DKL-B23 组合电磁空气阀ZDK-15 制动屏电磁空气阀DCF23-15 WDP-8-63电磁配压阀 ZFG隔离制动阀组 电厂电磁空气阀DKF23S-10

工作原理 热式流量开关以控测被测量介质的温度变化的原理来工作的.圆柱形探头包括两个传感器,与介质保持优良的导热接触,同时彼此隔热. 一只传感器被加热到恒温,另一只不被加热而具有与介质同样的温度,当介质不运动时两个传感器的温差稳定于一个值.当介质流动时会使被加热的那台传感器冷却.两只传感器温差的变化依靠于流量,这个参数就用于监控指定的小流量,这个成比例的变量被发送到比较仪控制晶体输出信号. 在电位计的帮助下,输出信号被设置到期望的流量值,当流量没有达到这个设置值时,晶体管输出信号被触发.有些型号具有6位LED排列显示近似值能很好的提醒目前工作流量的情况.
