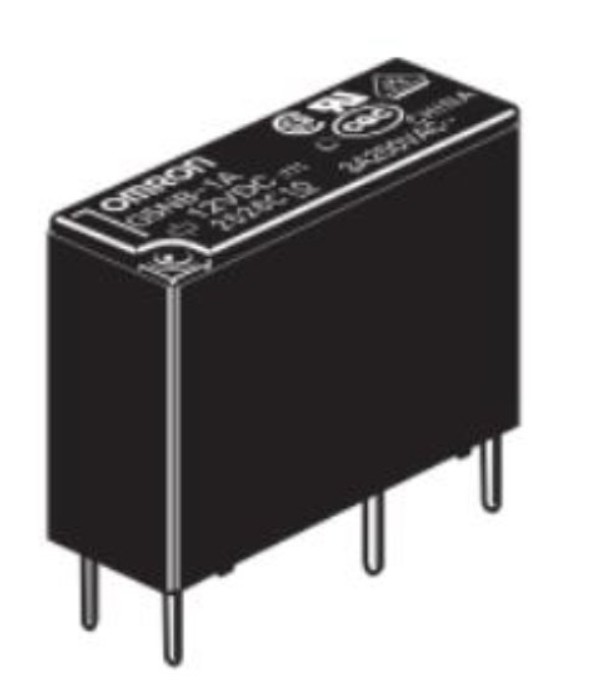

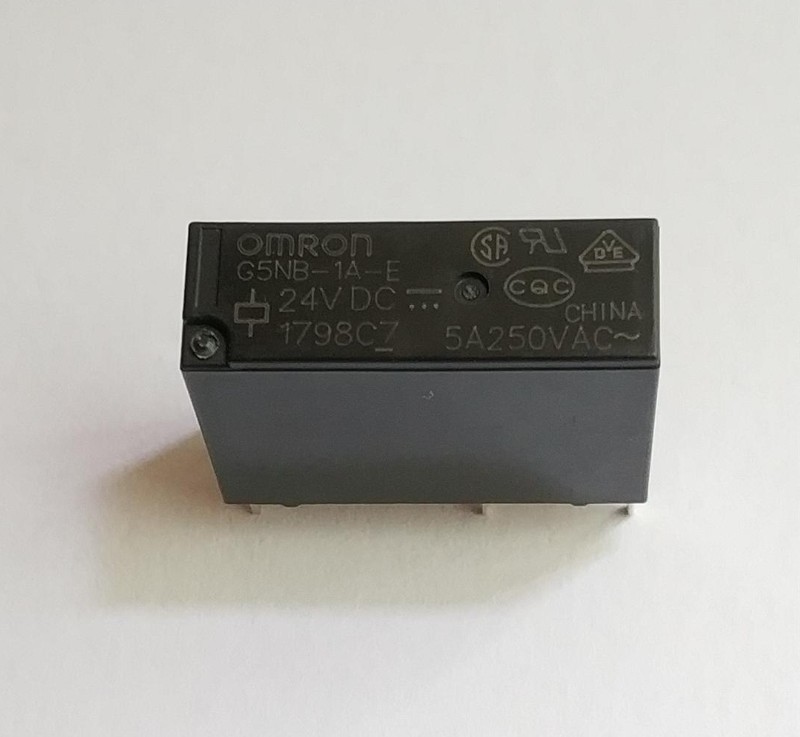

# 欧姆龙G5NB-1A-E-DC24V 通用功率继电器详细说明
- **基本信息**
   - **品牌**：欧姆龙（Omron）。
   - **系列**：G5NB系列，主打小型化、高灵敏度设计，兼顾大容量切换与可靠绝缘性能。
   - **线圈电压**：24V DC，非锁存式线圈设计，适配常规直流控制回路。
   - **触点形式**：（单刀单掷常开，1Form A），1组公共端+常开触点配置。
   - **引脚数**：4引脚，采用PCB插针式端子设计。
   - **封装与尺寸**：插件封装，长20.5mm×宽7.2mm×高15.3mm，紧凑体积节省电路板布局空间，重量仅4g。
   - **零件状态**：有源供应，可正常采购备货。
   - **合规标准**：符合RoHS环保指令，无镉银合金触点设计，满足绿色生产与环保使用要求。
- **性能参数**
   - **线圈参数**：环境温度23℃下，线圈电阻典型值2880Ω（公差±10%），额定电流8.3mA（由DC24V÷2880Ω计算得出），额定功率200mW，能效表现。吸合电压大为18V DC（额定电压的75%），释放电压小为2.4V DC（额定电压的10%），磁吸特性稳定，抗电压波动能力强。
   - **触点参数**：触点材质为无镉银合金，耐电弧侵蚀且接触可靠，接触电阻大≤100mΩ。电阻负载下额定负载为AC250V 5A、DC30V 5A，大切换电压AC 250V、DC 30V，大切换电流5A，满足中大功率控制需求。电气寿命≥20万次，机械寿命≥500万次，长期使用稳定性高。
   - **动作与释放时间**：动作时间大10ms，释放时间大10ms，响应速度均衡，适配多数常规控制场景。
   - **绝缘参数**：线圈与触点间绝缘电阻≥1000MΩ（DC500V测量），线圈-触点间耐电压4000VAC/1分钟，触点-触点间耐电压750VAC/1分钟，具备10kV脉冲耐压能力，绝缘性能，使用安全性高。
   - **机械与环境参数**：工作温度范围-40℃至+70℃，存储温度范围-40℃至+85℃，可适应高低温极端环境；工作湿度无明确限制，默认适配5%~85%RH（无凝露）的常规环境，抗冲击性能达100m/s2（3轴6方向各3次），抗振动能力强。
- **安装方式**
   - 采用通孔安装（Through Hole）方式，通过焊接将4个插针固定在印刷电路板上，安装牢固，抗振动、抗脱落能力，适配批量生产焊接工艺。
- **应用领域**
   - 家用电器：空调、热水器、冰箱、小家电等设备的电源控制与负载驱动。
   - 工业控制：小型电机启停、电磁阀驱动、传感器信号切换、PLC输出接口扩展等工业自动化场景。
   - 其他场景：仪器仪表电源管理、安防设备回路控制、办公设备（打印机、复印机）电路通断等需要电气隔离与中功率切换的场合，尤其适配对环保性和绝缘安全性有要求的场景。
