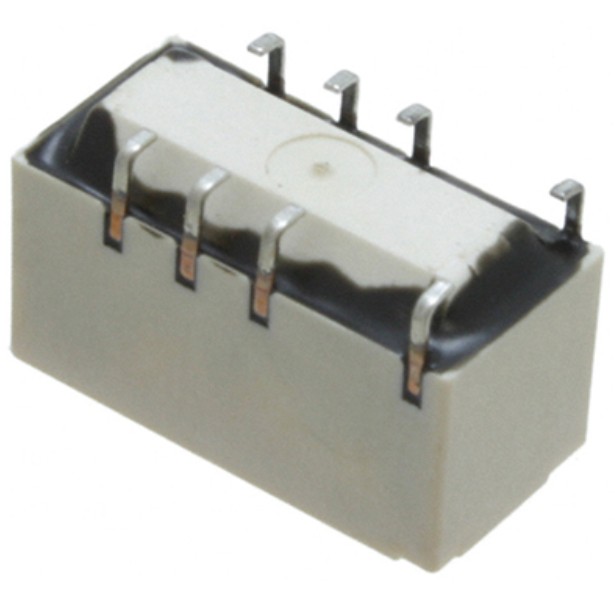

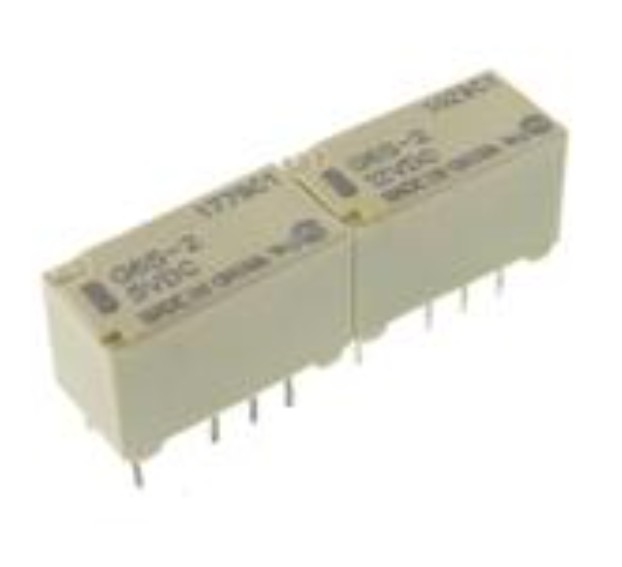

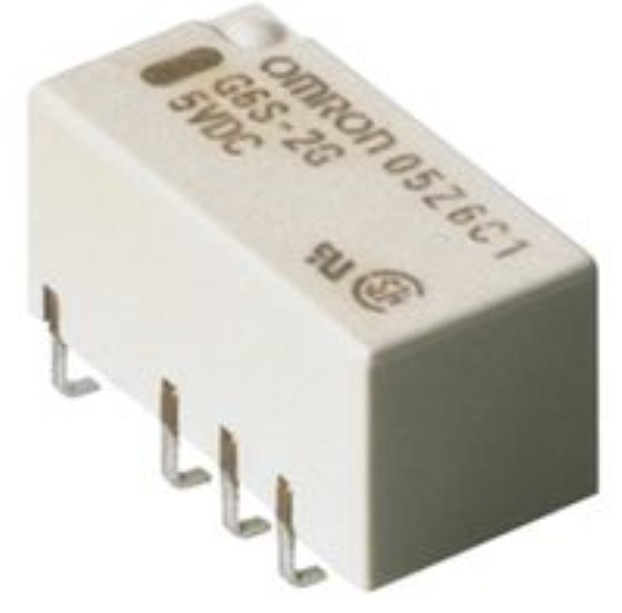

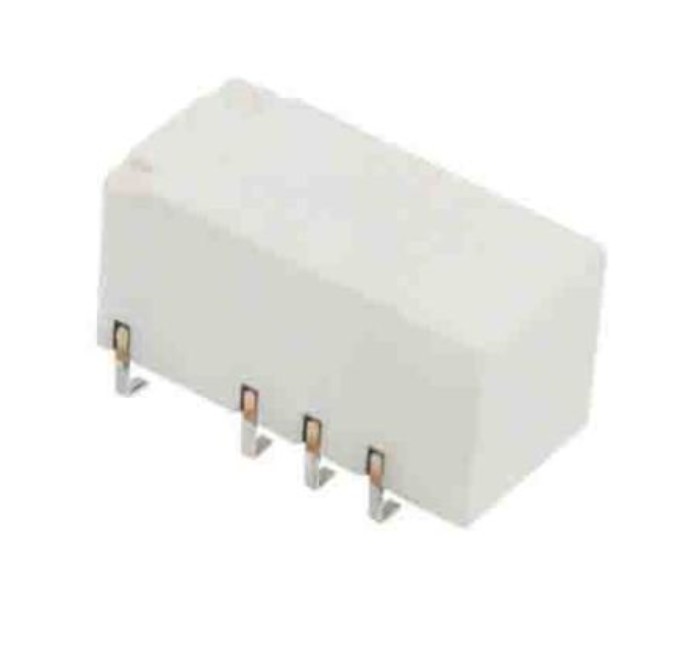

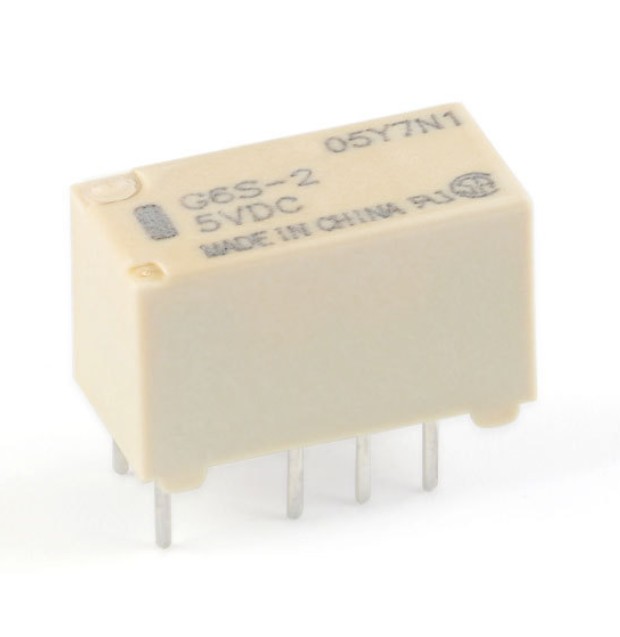

欧姆龙 G6S-2 DC24V 信号继电器详细说明

• 基本信息

• 品牌：欧姆龙（Omron）。

• 系列：G6S 系列。

• 线圈电压：24V DC。

• 触点形式：2C（DPDT，双刀双掷）。

• 引脚数：8。

• 封装形式：插件封装，尺寸约为 15mm×7.5mm×9.4mm（L×W×H），重量约 2g，体积小巧，采用紧凑式结构设计。

• 零件状态：有源。

• 符合标准：符合 RoHS 指令要求，通过 UL、CSA 等认证，线圈绝缘性能达标。

• 性能参数

• 线圈参数：线圈类型为无极性单线圈，线圈电阻为 2880Ω（23℃时测定，公差 ±10%），线圈电流约 8.3mA，额定线圈功率为 200mW。动作电压为额定电压的 75% 及以下，释放电压为额定电压的 5% 及以上。

• 触点参数：触点材质为银合金，触点额定负载为 AC125V 0.5A、DC30V 2A，切换电压Z大 AC250V、DC220V，接触电阻Z大 75mΩ。电气寿命≥10 万回，机械寿命≥1 亿回。

• 动作时间：吸合时间Z大 4.0ms，释放时间Z大 4.0ms，响应速度快。

• 绝缘参数：线圈与触点间耐压可达 2000VAC/1 分钟，绝缘性能优良，有效隔绝电气干扰。

• 机械与环境参数：工作温度范围为 - 40℃至 + 85℃，存储温度范围为 - 40℃至 + 85℃，适配常规湿度环境。

• 安装方式

• 采用通孔安装（Through Hole）方式，通过印刷电路板（PCB）引脚端子焊接固定，节省安装空间。

• 应用领域

• 适用于消费电子与工业控制场景，包括自动化控制设备、通信设备、仪器仪表、小型家电等领域的信号控制、电路切换及轻负载驱动，适配低功率负载的开关需求。
