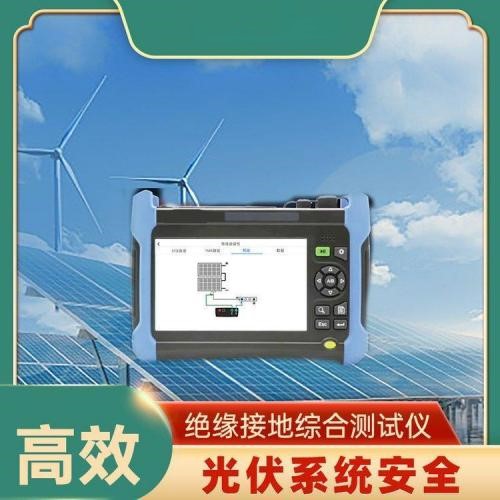

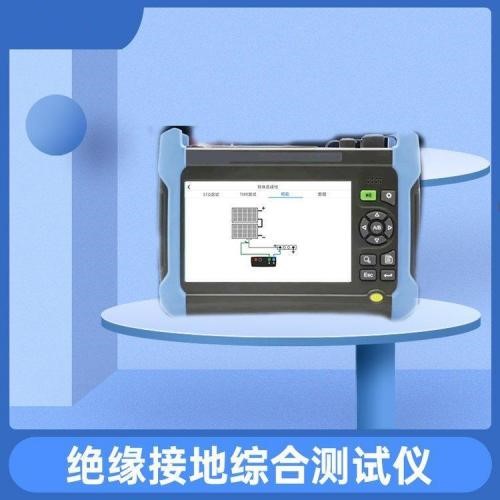

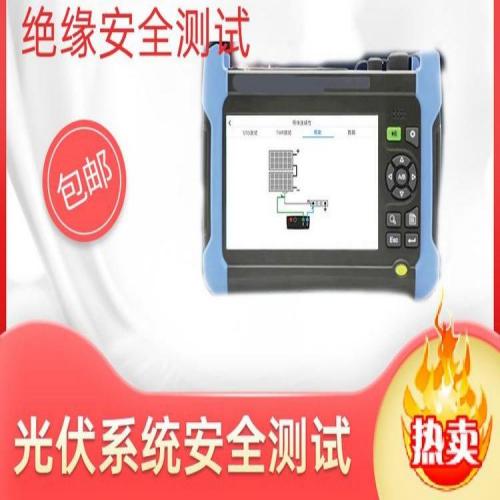

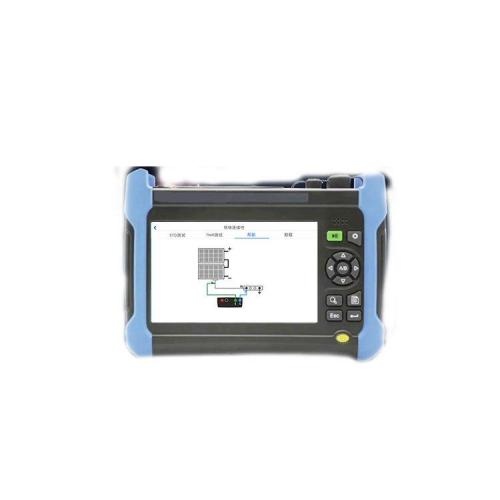

灵珀绝缘电阻测试仪 绝缘综合测试
价格：￥25000.00
地区：安徽省 合肥市
手 机：15395755431
-
图文详情
-
产品属性
-
相关推荐
产品简介：
灵珀绝缘电阻测试仪 绝缘综合测试LP-DZ6是一款是专为光伏电站系统电气安全检测及高压电力设备绝缘性能评估而设计的多功能设备。该测试仪采用测量技术，可快速准确检测光伏阵列的绝缘电阻、耐压性能及系统接地状况，有效识别绝缘老化、漏电等安全隐患。具备操作简便、抗干扰性强等特点，适用于各类光伏电站的安装验收、定期维护及故障排查，为光伏系统安全稳定运行提供可靠保障。
产品优势：
1.符合国际与行业执行标准
2.1500V/40A 双面组件测试
3.GFL功能对组串中的绝缘故障位置进行定位
4.绝缘电阻的DUAL 模式
5.绝缘电阻的 TIMER（定时器）模式
6.绝缘电阻故障定位 GFL 模式
7.保护导体的连续性 RPE 模式
8.极性测试（PI）
产品应用场景：
灵珀绝缘电阻测试仪 绝缘综合测试LP-DZ6是保障光伏系统电气安全的核心检测设备，广泛应用于光伏电站全生命周期管理。在光伏电站建设时，它可对电缆、光伏组件及接地装置进行绝缘电阻和接地电阻测试，判断系统是否达到安全标准，确保电站投运前无漏电、接地不良等隐患。及时发现问题有助于运维人员快速进行维修或更换，减少系统停机时间
电站日常运维中，绝缘电阻测试仪能快速检测光伏板支架、汇流箱、逆变器等设备的绝缘性能，及时发现因老化、破损导致的绝缘下降问题。对于大型光伏电站，其高效的测试能力可批量检测设备，提升运维效率；在分布式光伏项目中，小巧便携的特性方便随时携带出门，对户用光伏系统的接地电阻和绝缘电阻进行全面排查，保障用户用电安全，为光伏系统的稳定运行筑牢安全防线。
灵珀绝缘电阻测试仪LP-DZ6 以专业可靠的性能，全面守护光伏系统安全，助力行业可持续发展。
规格参数 | ||
直流电压测试 | 测量范围 | 3～1500V |
测量读数 | 1V | |
测试准确度 | ±1%rdg±2V | |
交流电压测试 | 测量范围 | 3～1000V |
测量读数 | 1V | |
测试准确度 | ±1%rdg±3V | |
绝缘电阻测量（对地DUAL） | 电压测量量程 DC（V） | 250；500；1000；1500 |
电阻测量量程（MΩ） | 0.1～0.99 （0.01） ；1.0～19.9（0.1）；20～100（1） | |
电阻测量精度 | ±5%rdg±5Ω | |
绝缘电阻测量（定时 TIMER） | 电压测量量程 DC（V） | 250；500；1000；1500 |
电阻测量量程（MΩ） | 0.1～9.99 （0.01） ；10～100（0.1） | |
电阻测量精度 | ±5%rdg±5Ω | |
地面故障定位 （GFL） | 光伏应用功能描述* | 定位对地绝缘故障点，即故障组件在光伏组串中的位置 |
高压电力设备应用功能描述 | 电缆、变压器、开关柜等高压设备绝缘测试，确保电力系统稳定 | |
电动汽车应用功能描述 | 监测高压直流系统正负母线对地绝缘电阻，以及电池包和整机 绝缘 | |
实时监测 | 持续检测系统在充电或允许过程中绝缘电阻状态 | |
定位 | 当绝缘电阻低于预设值，发出警报信号，并指示故障发生位置 | |
直流电压测试 | 250；500；1000；1500 | |
直流电阻测试 |
| |
保护导体连续性测试 （RPE 200mA） | 电阻测试量程（Ω） | 0.00～9.99（0.01） ；10.0～100（0.1）；100～1999（1） |
电阻测量精度 | ±2%rdg±2Ω | |
设备功能测试 | 测试电流 | 200mA 的保护导体连续性测试 |
测试电压 | 250、500、1000、1500 VDC | |
测量直流电压 | 1500V | |
测量交流 TRMS 电压 | 1000V | |
绝缘测试 | DUAL 与 TIMER | |
绝缘故障定位 | GFL | |
极性测试 | PI | |
介点吸收比 | DAR | |
测量结果判定 | 正常 / 不正常 | |
直接测试的显示内容 | 立即显示正、负两极和接地极之间的直流和交流有效值电压并立即显示RPE的数值与判定OK/NO |
硬件参数 | ||||
序号 | 名称 | 规格 | 数量 | 单位 |
1 | 主机 | 测试主机 | 1 | 台 |
2 | 测试线 | 4 色测试线+4 色鳄鱼夹 | 1 | 套 |
3 | 适配线 | 2 色 适配接头 | 1 | 套 |
4 | 软件 | 中文windows 软件+USB 电缆 | 1 | 套 |
5 | 便携包 | 包+肩带 | 1 | 个 |
6 | 外置电池充电器 | 标配 | 1 | 个 |
7 | 便携箱 | 硬塑便携箱 | 1 | 个 |
8 | 校准报告 | 历史校准报告 | 1 | 本 |
9 | 用户手册 | 中文用户手册 | 1 | 本 |
10 | 测试线 | 2 根延长电缆香蕉插头 20m | 1 | 根 |
类型
光伏检测设备
直流电压测量范围:
3～1500V
交流电压测量范围:
3～1000V
电压测量量程:
DC（V）\t250；500；1000；1500
电阻测量精度:
±5%rdg±5Ω
绝缘测试:
DUAL 与 TIMER
