交直流耐压测试仪是一种用于检测电气设备绝缘性能的核心工具，通过施加高于额定电压的交 / 直流高压，验证设备在极端条件下的绝缘可靠性，预防触电、短路等安全事故。以下是其核心内容解析：

一、交直流耐压测试仪核心功能与技术原理

1. 测试类型与应用场景

• 交流耐压测试（ACW）

• 原理：施加工频正弦波电压（如 50Hz/60Hz），模拟电网环境下的绝缘考验，适用于检测整体绝缘缺陷（如气隙、受潮）。

• 典型应用：家用电器（如冰箱、洗衣机）、工业电机、电源线等的出厂检测，需符合 IEC 60335-1 标准（测试电压通常为 1500V AC/1 秒）。

• 直流耐压测试（DCW）

• 原理：输出稳定直流高压，更易检测局部绝缘缺陷（如分层、裂纹），尤其适合电容性负载（如电缆、电容器）。

• 典型应用：电力电缆的敷设后检测（如 10kV 直流耐压 / 15 分钟）、高压套管的老化评估，符合 GB 50150 标准。

2. 关键技术参数

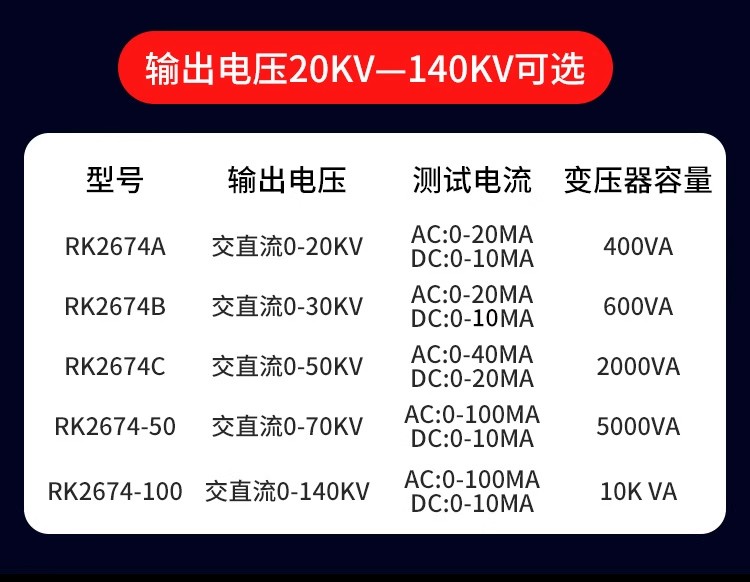

• 电压范围：覆盖 0-50kV（通用型）至 0-100kV（电力专用型），需根据被测设备额定电压选择。

• 漏电流测量：精度通常为 ±(2% 设定值 + 固定误差)，量程从 0.1μA 到 20mA，满足不同绝缘等级需求。

• 测试时间：支持 1-999 秒可编程设置，部分标准（如医疗设备）要求测试时间长达 60 秒。

• 波形质量：交流需为纯正弦波（THD≤3%），直流纹波系数≤5%，确保测试结果的准确性。

二、交直流耐压测试仪应用领域与行业标准

1. 行业应用

• 电力系统

• 变压器、断路器等高压设备的绝缘验证（如 110kV 变压器需进行 200kV 交流耐压测试）。

• 电缆敷设后的绝缘评估，直流测试可检测局部放电缺陷。

• 电子电器

• 消费电子产品（如手机充电器）的安规认证，需符合 GB 4706.1 标准（测试电压 1500V AC/1 秒）。

• 电路板、继电器等元件的研发测试，验证绝缘设计是否达标。

• 新能源与交通

• 电动汽车电池模组的耐压测试（如 600V DC/1 分钟），符合 IEC 61851 标准。

• 高铁牵引变流器的绝缘检测，需应对振动环境下的稳定性挑战。

• 医疗设备

• 医用电气设备（如 MRI、监护仪）的安全认证，基本绝缘需承受 1500V AC/60 秒，加强绝缘需 4000V AC/60 秒，符合 IEC 60601-1 标准。

2. 国际与国家标准

• 国际标准：

• IEC 60335-1（家用电器）、IEC 60601-1（医疗设备）、IEC 61851（电动汽车充电设备）。

• 国家标准：

• GB 4706.1（中国家电）、UL 60950-1（美国信息技术设备）、EN 61326-1（欧洲工业设备）。

三、交直流耐压测试仪产品类型与选型要点

2. 选型关键指标

• 电压与电流范围：需覆盖被测设备的最，高工作电压及漏电流阈值（如医疗设备漏电流通常≤5mA）。

• 精度与稳定性：高精度型号（如 ±1% 读数）适合研发测试，稳定型适合生产线（如艾诺 AN9605）。

• 安全特性：包括电弧侦测、快速放电（<50ms）、高压浮动输出等，符合 EN 50191 标准。

• 扩展性：支持 PLC 接口、多组测试程序存储（如 30 组以上），满足自动化产线需求。
