接地电阻测试仪是用于测量接地装置接地电阻值的仪器，广泛应用于电力、电信、气象等领域。以下是关于它的详细介绍：

工作原理

接地电阻测试仪通常采用四端测量法，通过向被测接地极注入恒定电流，测量被测接地极与辅助接地极之间的电压降，再根据欧姆定律计算出接地电阻值。

测量方法

主要有两线法、三线法、四线法、单钳法和双钳法等。其中，四线法的测量准确度最，高，双钳法无需打辅助地极，可实现在线测量。

主要参数

• 测量范围：指仪器能测量的最小至最，大电阻值区间，如 0.00Ω-3000Ω 等。

• 恒流值：测试过程中仪器向被测接地极注入的稳定电流大小，如 1A、10A 等。

• 测量精度：测试仪测定接地电阻时的最，大允许误差，通常以百分比形式给出。

• 分辨率：测试仪能够分辨出的最小电阻变化值。

• 辅助接地电阻影响：仪器对辅助接地电阻的要求，辅助接地电阻过大会引入测量误差。

功能特点

• 抗干扰能力强：部分仪器采用 FFT（快速傅立叶变换）技术、AFC（自动频率控制）技术或异频抗干扰技术，能有效抑制外界干扰。

• 多种测量功能：除接地电阻测量外，还可测量土壤电阻率、接地电压等。

• 数据存储与传输：具备数据存储功能，可存储一定数量的测量数据，并能通过 USB 等接口将数据上传至电脑。

• 报警与保护功能：具有过载保护、声光报警功能，当测量值超过设定值或出现异常情况时，仪器会发出报警信号。

常见类型

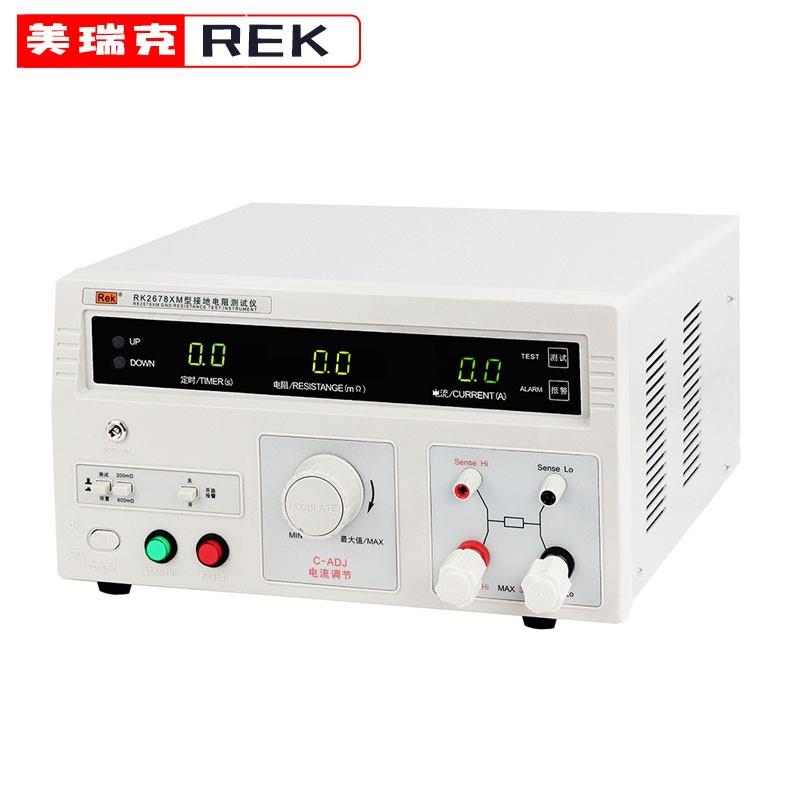

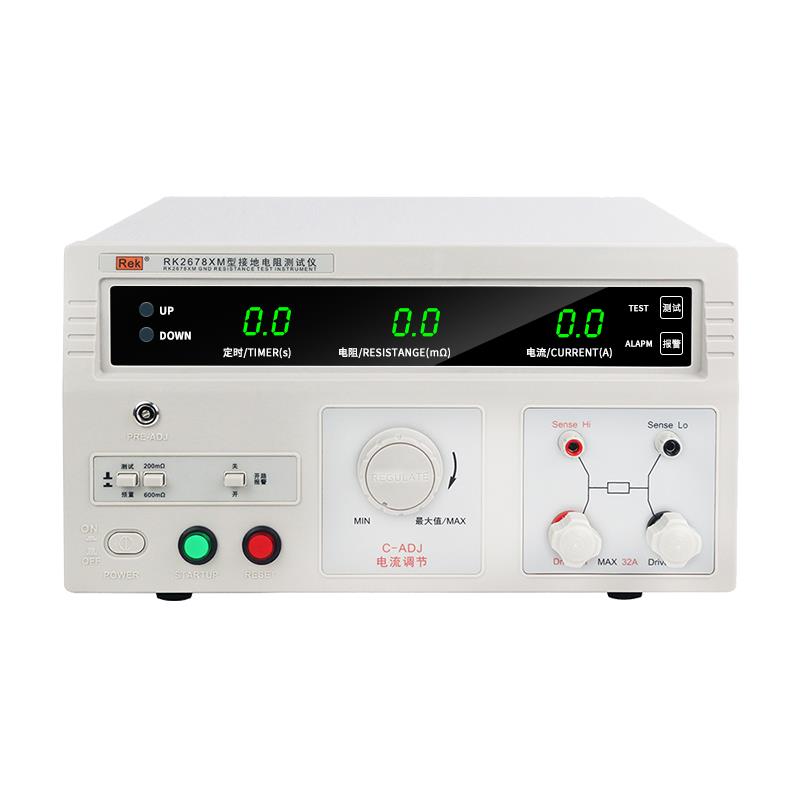

• 数字式接地电阻测试仪：具有测量精度高、操作简便、显示直观等优点，是目前应用最广泛的类型。如武汉国试的 GS3100C 接地电阻测试仪。
