概述：

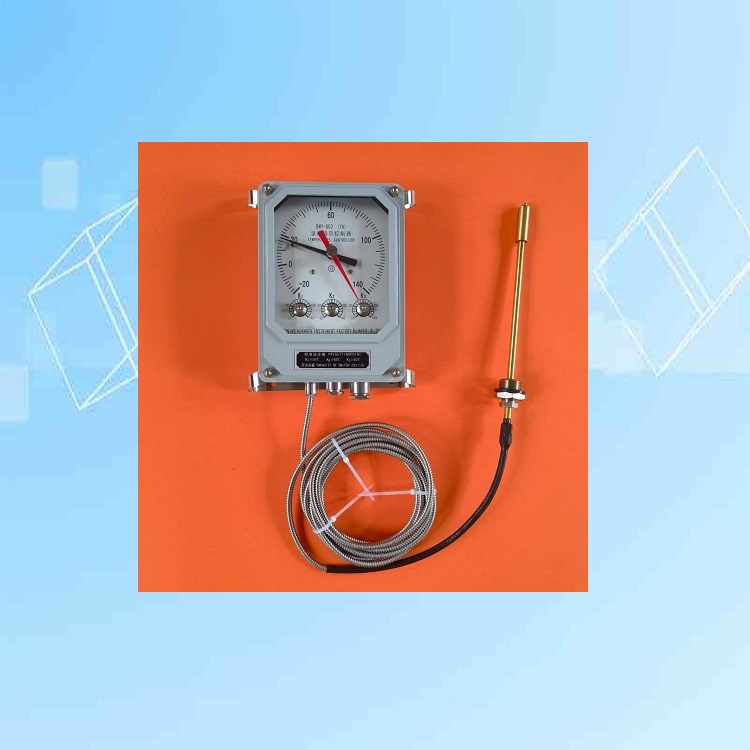

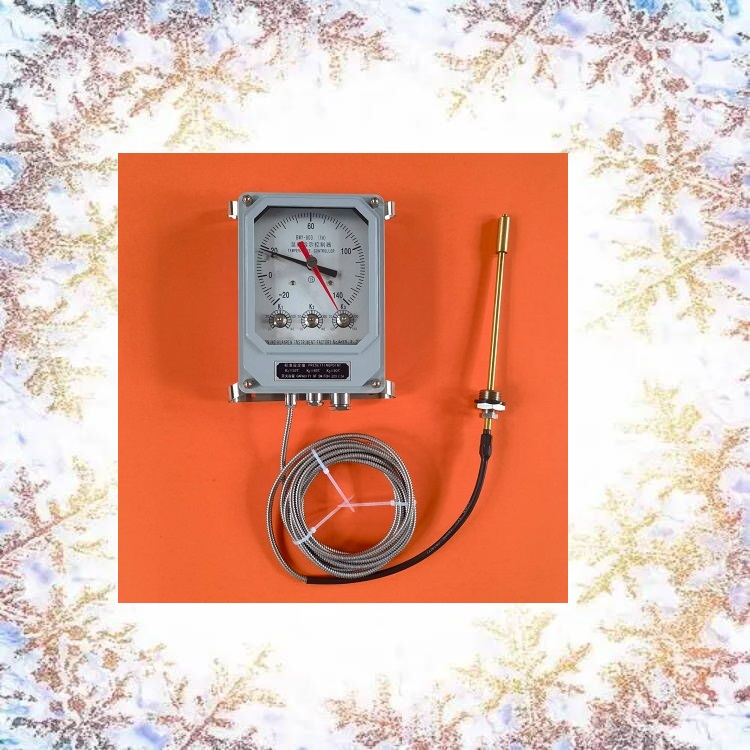

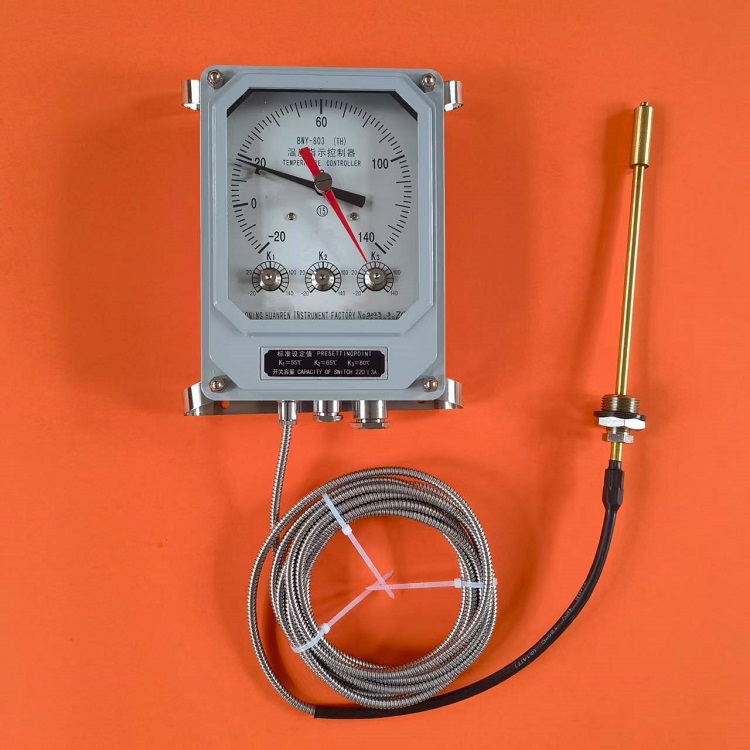

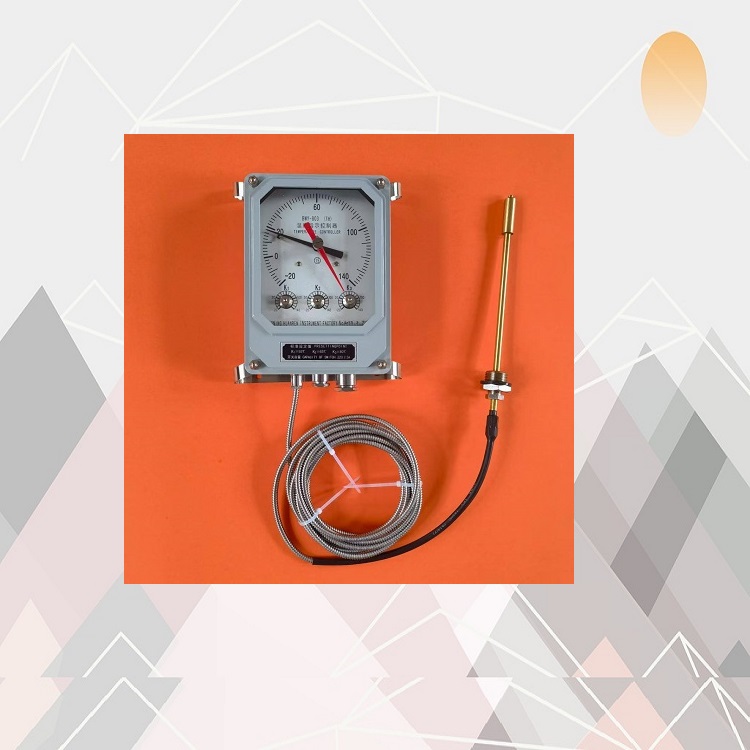

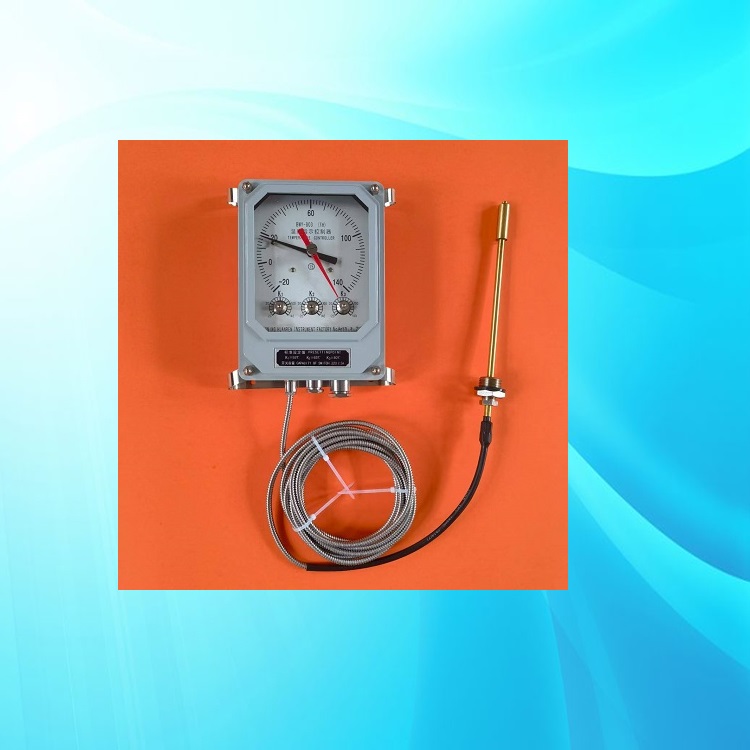

BWY-803(TH)系列温度指示控制器(以下简称温控器)是为测量和控制变压器油温而设计的，同时也适用于其他设备的温度检测和控制，温控器属于户外型仪表,具有良好的防护性能，仪表内部有三组可调控制开关，可用于变压器冷却系统的启动，讯号报警，同时能将温度信号远传到控制，同步显示变压器油温。

仪表特点：

1、线性刻度盘，提高了仪表分之一的指示准确度；

2、开关设定: 设定时将旋扭转动后，应用恒温槽等设备检验、调整设。

3、可输出Pt100铂电阻信号或4-20mA电流信号，配带数显仪表、计算机等，可远距离监测变压器油温；

4、带有高温度指示针，可记录被测物体曾达到的高温度。

主要参数

6—1 BWY—803（TH）

(1)工作条件: 环境温度:-40—50℃; 相对湿度:＜95%

(2)测量范围: 0—120℃ （-20—100℃）

(3)准 确 度： 1.5级

(4)开关性能：三组可调开关：设定：±3℃； 开关切换差：6±2℃。

BWY-803（TH）的出厂标准设： K1=55℃、 K2=65℃、 K3=80℃

开关额定功率：AC：250V 3A； DC：250V 50W。

(5)测温组件：温包外形尺寸：ф14×62 安装螺纹M27×2

大插入深度:260mm。（插入深度应大于200mm）

(6)户外性能：温控器的防水、防尘性能达到GB4208—82中IP55规定，符合JB—74标准中一般用途热带电工产品中耐潮性能和外露零件的防霉性能。

6—2 BWY—803A（TH）

(1)—(6)条均与（6—1）等同。

(7)可输出Pt100热电阻信号

6—3 BWY—803AA（TH）

(1)—(6)条均与（6—1）等同。

（7)可输出二路Pt100热电阻信号

6—4 BWY—803 B（TH）或BWY—803J（TH）

(1)—(6)均与（6—1）等同。

(7)可输出4-20mA电流信号（无需数显仪表）。

(8)传输电缆：应使用屏蔽电缆，电缆阻值应小于600Ω减去负载阻值。

(9)电源：AC：220V±10%

6—5 XMZ—22数字温度显示仪

(1) 工作条件：环境温度： 0—50℃； 相对湿度＜90%

(2) 电 源：AC：220V±10% 频率：50Hz—60Hz

(3) 测量范围：0—120℃

(4) 准 确 度：1.0级，

(5) 安装形式：盘装式，开口尺寸：152mm+1×76+1mm

(6) 外形尺寸：160mm×80mm×150mm

(7) 引线电阻：应小于10Ω，且三根引线电阻差值≤0.1Ω

(8) 输入信号： Pt100铂电阻信号。

(9) 输出信号：可同时输出4—20mA和Rs485信号。
