同轴分流器是一种采用同轴结构的精密电阻器件，专为高频、大电流场景下的精准电流测量设计，能规避传统电流检测器件在高频工况下的损耗与干扰问题，在电力电子等多个领域应用广泛，以下是其详细介绍：

1. 同轴分流器核心工作原理

   其工作核心基于欧姆定律，内部核心为 μΩ 至 mΩ 级别的精密低阻值电阻。使用时接入被测电路，电流流经电阻会产生与电流大小成正比的压降，通过测量该压降就能反向推算出被测电流值。同时它采用同轴层叠设计搭配四端开尔文结构，让电流路径与电压检测物理隔离，流经阻体和导电套的电流产生的磁场相互抵消，实现近乎无感的效果，大幅降低高频测量时寄生参数的干扰。

2. 同轴分流器关键性能特点

• 高频响应极佳：带宽表现远超普通电阻类检测器件，如知用 CSD01A 带宽达 400MHz，同系列 CSD100A 更是达到 2GHz，上升时间可低至 175ps，能精准捕捉 ns 级的电流变化细节，适配 SiC、GaN 等高频功率器件的测试需求。

• 测量稳定性强：采用特殊合金材料，温度系数通常可低至 ±40ppm/℃甚至更低，环境温度变化时电阻值波动极小，减少温漂对测量结果的影响。且工作范围内非线性误差一般小于 0.1%，线性度出色，保障不同电流强度下的测量精度。

• 高频损耗低：区别于带铁芯、屏蔽层的传统高频电流探头，它是纯电阻结构，在高频电流作用下不会额外增加损耗和发热，既不会因高频工况损坏自身，也能稳定输出测量信号。



3. 同轴分流器典型应用场景

• 功率器件研发测试：在 IGBT、SiC、GaN 等功率器件的双脉冲测试中，可精准捕捉开关过程中的瞬态电流、短路电流等波形，为器件动态特性分析和性能优化提供数据支持。

• 新能源领域检测：适配电动汽车电机控制器的相电流检测、电池管理系统充放电电流监测，以及光伏逆变器、风力发电变流器的电流测量等场景。

• 高频电力设备测试：用于高频开关电源的电流纹波测量、工业变频器输出电流分析，还能在雷达系统功率分配电路、核聚变装置瞬态监测电路中，实现宽频段大电流信号的精准测量。

4. 同轴分流器主流产品示例

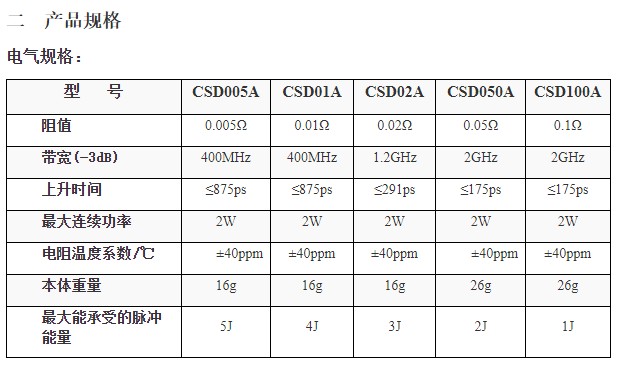

   以知用 CSD 系列同轴分流器为代表，不同型号适配不同测试需求，具体参数如下表：

   | 型号 | 阻值 | 带宽 | 上升时间 | 最，大脉冲能量 |

   | ---- | ---- | ---- | ---- | ---- |

   |CSD005A|0.005Ω|400MHz|≤875ps|5J|

   |CSD01A|0.01Ω|400MHz|≤875ps|4J|

   |CSD02A|0.02Ω|1.2GHz|≤291ps|3J|

   |CSD050A|0.05Ω|2GHz|≤175ps|2J|

   |CSD100A|0.1Ω|2GHz|≤175ps|1J|
