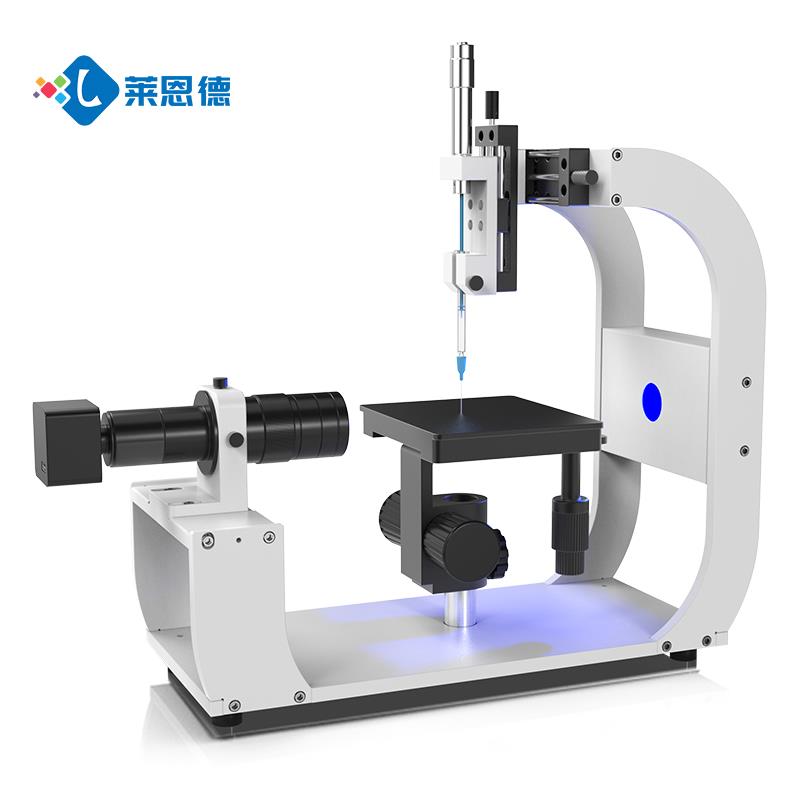

一、产品简介

　　全自动光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能，通过光学成像获取液滴的图像，利用计算机软件，通过数学模型拟合出液滴图像的轮廓并得到接触角或表面张力，并进行表面能计算和润湿性分析。

　　二、应用范围

　　全自动光学接触角测量仪可广泛应用于材料研究、工业涂层、手机制造、生物医药、电子电路、纺织纤维、石油开采、航空航天等领域。

　　三、执行标准（部分标准）

　　1.JJF 2099-2024光学接触角测量仪校准规范；

　　2.GBT 30693-2014塑料薄膜与水接触角的测量；

　　3.GBT 30447-2013纳米薄膜接触角测量方法；

　　4.GBT 42694-2023纺织品表面抗润湿性能的检测和评价接触角和滚动角法；

　　5.ASTM D 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）；

　　四、全自动光学接触角测量仪产品特点

　　1.高精度与宽范围测量能力，支持接触角测量与表界面张力测量。

　　2.多功能分析模块与算法，多模式测量方法；表面能与润湿性分析。

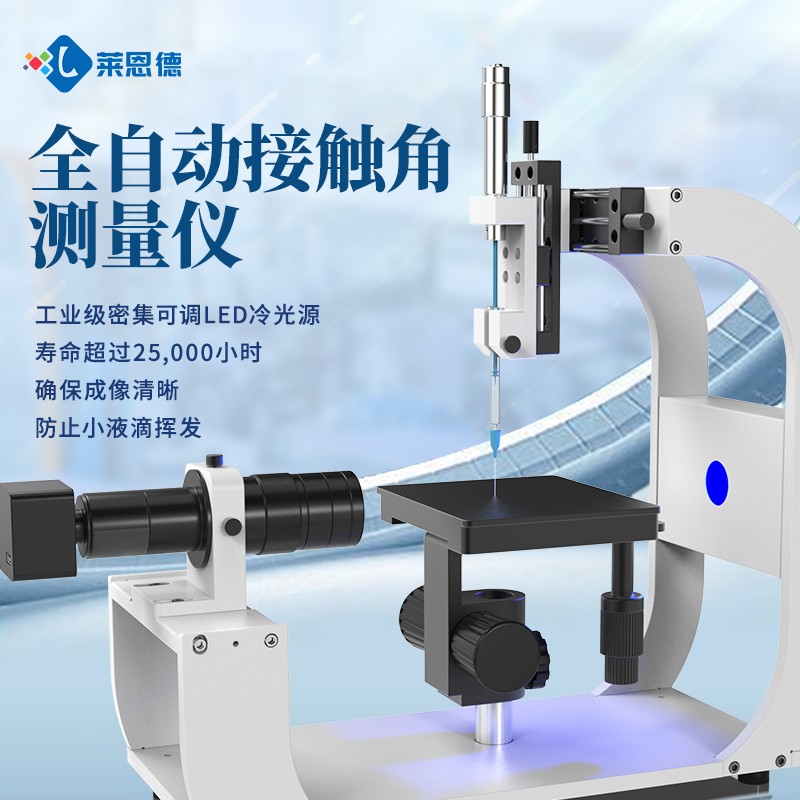

　　3.采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

　　4.样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

　　5.高清成像系统：高清工业相机，连续变倍远心镜头，拍摄稳定，图像清晰；

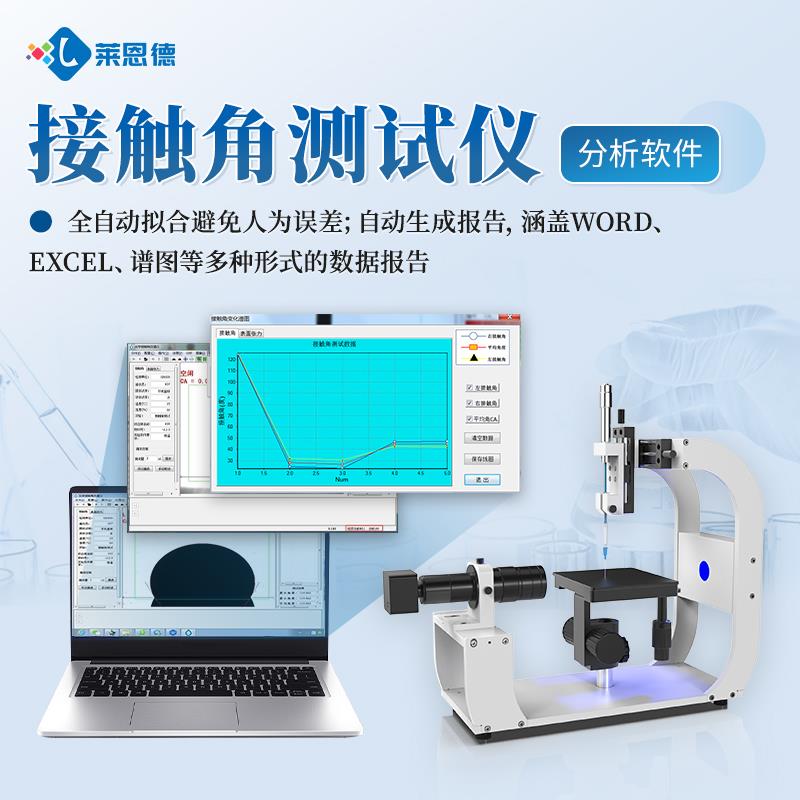

　　6.分析软件功能强大：具备一键式全自动拟合能力，具备国际先进的拟合方法，满足各种液滴形态的拟合；

　　五、全自动光学接触角测量仪技术参数

　　接触角分析

　　测量范围:0~180°

　　精度:±0.1°

　　分辨率:0.001°

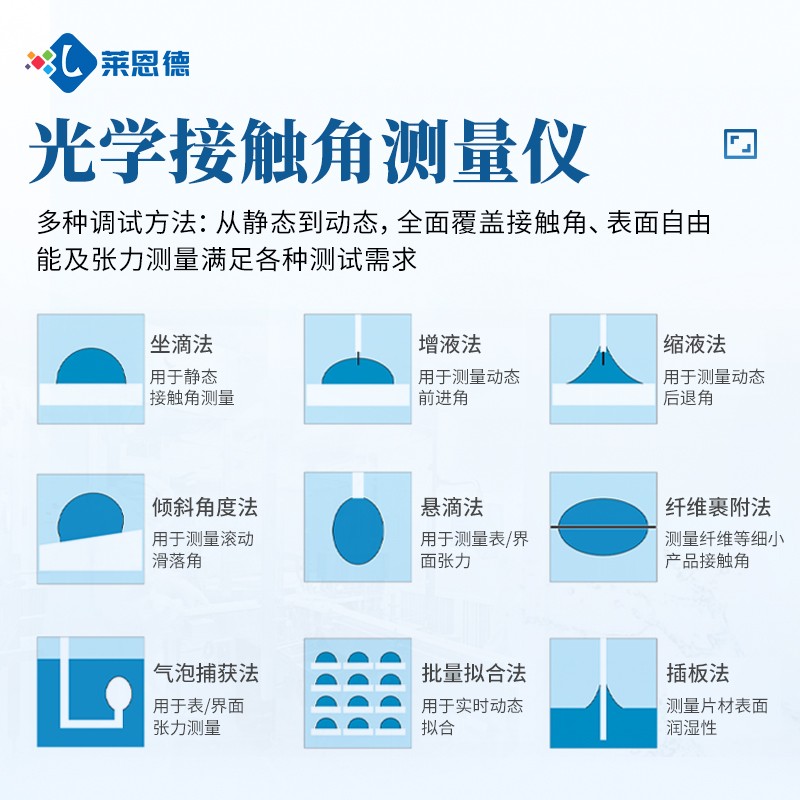

　　测量方式:自动测量、手动测量、动态测量

　　拟合方法:宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法

　　表面张力分析

　　测量范围:0.01~2000mN/m

　　精度:0.01mN/m

　　测量方法:悬滴法（Young-Laplace拟合法）

　　润湿性分析:粘附功、铺展系数和粘附张力

　　表面能测量方法:Fowkes、OWRK、Wu、Zisman、EOS

　　数据管理:a试验数据可标注于图片上，并随图片一起保存；

　　b试验结果可导出至Word、Excel；图片拍摄:单张拍摄、连续拍摄和图片回放

　　整机调节:整机水平测试/调节

　　载物台尺寸:（152×132）mm

　　载物台调节:手动旋钮控制三维移动定位，移动行程（X75×Y45×Z50）mm

　　相机像素:500W像素

　　焦距:100+5mm

　　倍率:0.6-4.5倍

　　光源:LED冷光源，470nm

　　滴液方式:直进式微量注射器，手动控制

　　滴液精度:0.1μL

　　注射器:高气密性注射器，容量1ml

　　针头:0.52mm不锈钢超疏水针头

　　传输:USB 2.0

　　电源:220V

　　外形尺寸:545mm(长)×186mm(宽)×490mm(高)

　　主机重量:7kg
