一、等效电路模型

压电陶瓷的阻抗特性可通过等效电路模型描述，其核心参数包括静态电容（( C_0 )）、等效电容（( C_1 )）、等效电感（( L )）和等效电阻（( R )）。在谐振频率附近，其阻抗表现为：

l串联谐振：阻抗，频率此时压电陶瓷作为高效发射体。

l并联谐振：阻抗，频率适用于接全自动阻抗分析仪收器场景。

二、测试方法

1.阻抗分析仪法

l通过施加交流电压信号，测量电流响应，计算阻抗值（含电阻和电抗分量），适用于宽频段测试。

2.谐振法全自动阻抗分析仪

l利用扫频技术定位谐振点（( f_s ) 和 ( f_p )），结合阻抗曲线分析机电耦合效率。

3.传输线法

l高频段（如射频应用）通过反射/透射系数计算阻抗，需矢量网络分析仪支持。

三、关键参数与频率响应

l声阻抗：与材料密度和声速相关，需通过调整尺寸或成分优化匹配。

l频率依赖性：阻抗随频率变化显著，例如某压电陶瓷在46.29kHz时阻抗降至250Ω（谐振点）。

l温度稳定性：高温下钛酸铅陶瓷阻抗稳定性，适合高温应用。

四、应用与优化

l传感器设计：通过阻抗匹配提升能量转换效率，如医疗超声换能器需高频低阻抗特性。

l材料选择：锆钛酸铅介电常数高，而钛酸铅耐高温但介电常数低。

五、测试注意事项

l电极接触：确保样品与电极间无虚接，避免接触电阻干扰。

l环境控制：温度波动可能影响谐振频率，需恒温条件。

通过上述分析，可系统评估压电陶瓷的阻抗特性，指导其在换能器、滤波器等领域的应用优化。

晶圆阻抗分析仪与晶圆LCR分析仪详解

一、定义与功能

1.晶圆阻抗分析仪

定义：一种电子测试仪器，用于测量元件、电路或材料在交流（AC）信号作用下的复阻抗特性曲线（包含电阻和电抗成分），适用于宽频率范围（如10 Hz至30 MHz）和高精度测量。

功能：

动态阻抗分析，支持频率扫描和相位差测量。

适用于半导体材料、介电常数测试及复杂等效电路分析。

2.晶圆LCR分析仪

定义：专门用于测量电感（L）、电容（C）和电阻（R）的电子测试仪器，基于交流信号发生器和测量单元组成，频率范围通常为20 Hz至20 MHz。

功能：

快速测量元件的L、C、R值及品质因数（Q）、损耗角正切（D）等参数。

适用于生产线上的快速质量控制和元器件验证。

三、应用

1.阻抗分析仪

半导体材料检测：评估硅晶圆的电阻率一致性，优化工艺参数。

太阳能电池：测量薄膜材料的介电特性，提升能量转化效率。

2.LCR分析仪

电子制造：测试电感器、电容器的参数，确保符合设计规格。

汽车电子：验证传感器和电路板的电性能，提高可靠性。

四、技术参数与选型建议

阻抗分析仪：

频率范围：10 Hz–30 MHz。

输出阻抗：25Ω/100Ω可切换，支持直流偏压测试。

LCR分析仪：

测试信号电平：0.1 mVrms–2 Vrms（如E4980A）。

支持四端测量法，减少接触误差。

五、总结

晶圆阻抗分析仪更适合高频、高精度及复杂材料分析，而LCR分析仪在常规元件测试和生产线上更具效率。选型需根据具体应用场景（如研发或量产）和预算综合考虑。

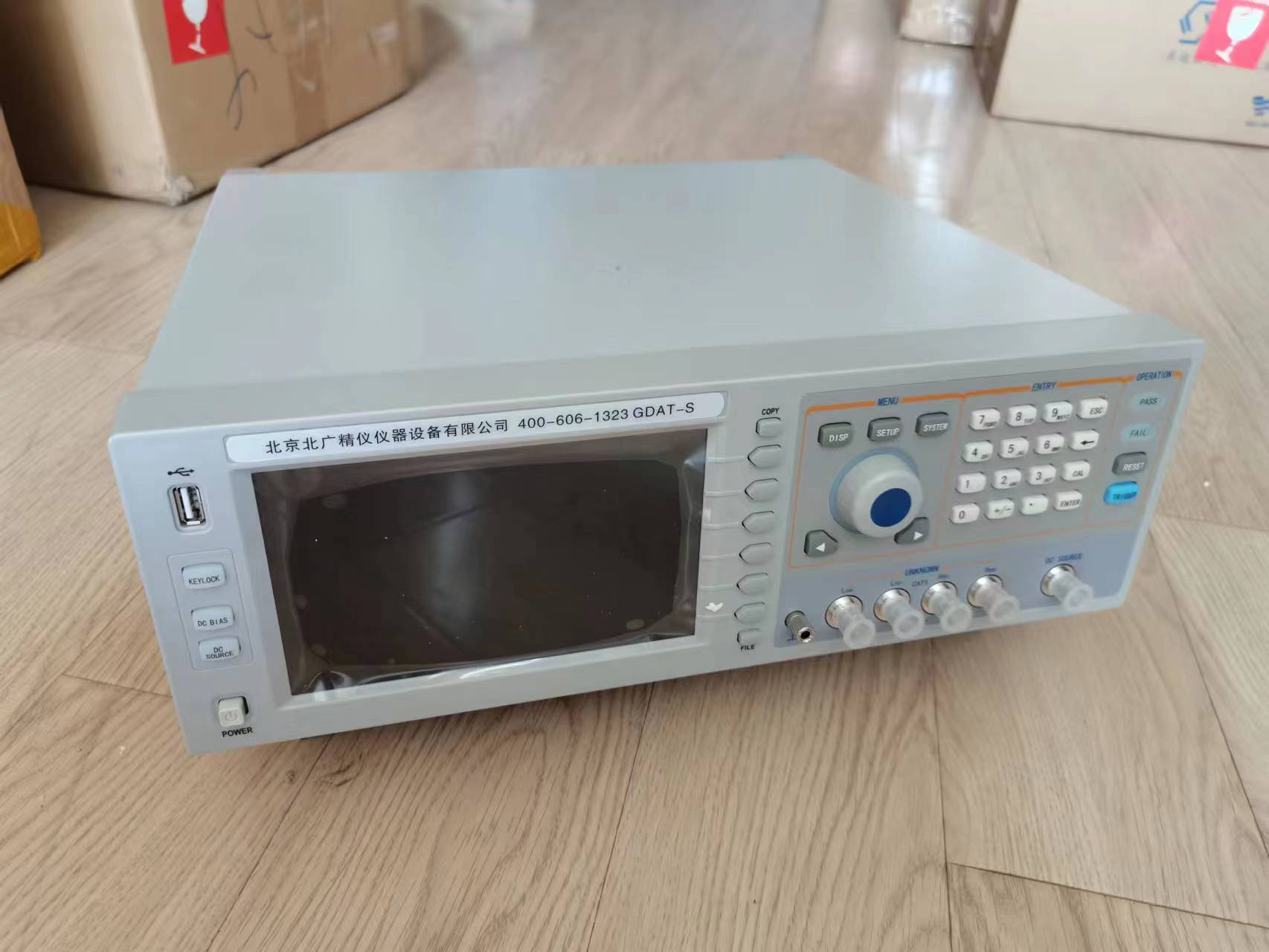

河北红日全自动阻抗分析仪一、核心基本原则

1.引入的阻抗可忽略或可校准

电极、连接线和夹具自身的电阻、电感和电容应该远小于被测件的阻抗值。如果不能忽略，就必须通过校准程序将其从测量结果中扣除。

2.稳定性与可重复性

电极的电气特性（如接触电阻、界面电容）应在测量过程中保持稳定，不随时间、温度或测量信号而变化。

每次安装和连接的方式必须可重复，否则测量结果没有可比性。

3.匹配测量频率范围

电极的结构和材料决定了其适用的频率范围。低频测量和高频测量对电极的要求截然不同。

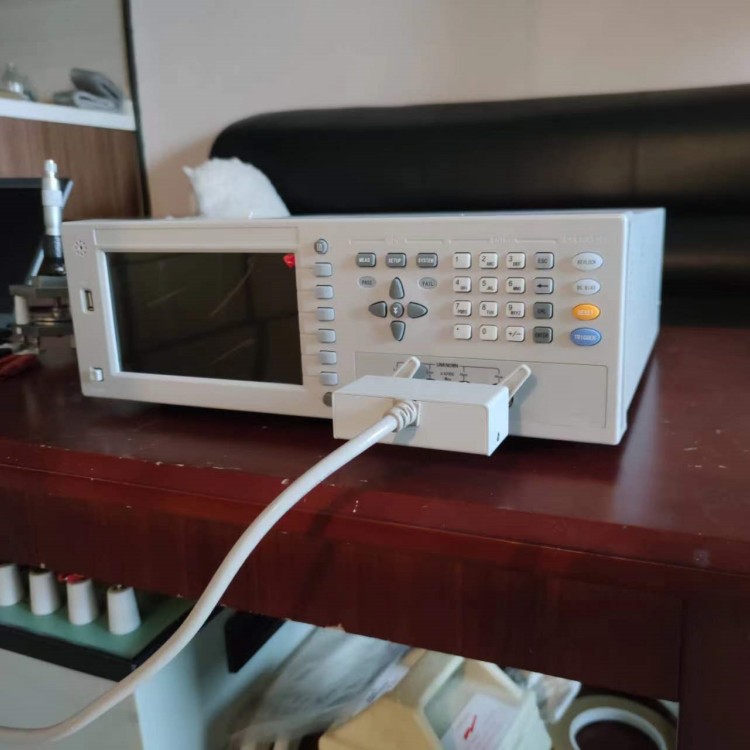

 河北红日全自动阻抗分析仪

二、电极的关键性能指标与要求

1.材料选择

化学稳定性：电极材料不能与待测样品（尤其是电解液）发生化学反应。例如，测量酸性溶液时，不应使用铜电极。

电化学稳定性：在施加交流信号时，材料应尽可能是非极化的，即不产生显著的直流偏压或发生法拉第过程（电荷转移）。

理想材料：贵金属（如铂、金）是，因为它们化学惰性高，不易氧化，极化效应小。

常用材料：不锈钢在非水溶液或要求不高的场合也常用。

特殊材料：银/氯化银电极在电化学测试中非常普遍，因为它提供一个稳定、可逆的参考电位。

导电性：材料本身电阻要足够低，以避免产生额外的串联电阻。

2.结构与几何形状

对称性与一致性：对于二电极法，两个电极应尽可能相同（材料、尺寸、表面积），以确保电场分布对称，简化分析。

表面积：

电极的表面积决定了双电层电容的大小。表面积越大，双电层电容越大。

在高频下，大的双电层电容会形成低阻抗通路，可能导致测量信号“短路”通过电极界面，而无法探测到被测样品的体阻抗。

在低频下，双电层电容会与样品阻抗形成串联，影响相位和幅值。

间距与定位：两个电极之间的距离和平行度必须固定且。电极间的电容是并联在待测样品上的，其影响会随着频率升高而加剧。

3.界面特性（关键也复杂）

电极与样品接触会形成一个非常复杂的界面，通常用“电极/电解液界面等效电路”来描述，其中经典的是双电层模型。

双电层电容：在电极/电解液界面，由于电荷分离会形成一个电容，其值取决于电极材料、表面粗糙度、电解液浓度和电压。

极化电阻：如果电极材料或施加的电压可能导致电化学反应，就会产生一个与电荷转移相关的电阻。一个好的电极应具有尽可能大的极化电阻，以抑制法拉第电流，使系统更接近一个理想的电容界面。

沃伯格阻抗：与电解液中离子的扩散过程相关，通常在低频段显现，表现为一条45°斜率的直线。

三、根据测量方法选择电极

阻抗测量主要有两种方法，对电极的要求也不同：

1.二电极法

描述：使用两个相同的电极，既作为工作电极也作为对电极。

要求：

电极对称性要求极高。

电极的界面阻抗会串联在总的测量阻抗中。因此，只有当样品阻抗远大于单个电极的界面阻抗时，测量才准确。

适用场景：主要用于测量高阻抗样品，如绝缘材料、薄膜、高电阻率溶液等。

2.三电极/四电极法

描述：

三电极：包含工作电极、对电极和参比电极。参比电极提供一个稳定的电位参考点，用于测量工作电极/溶液界面的阻抗，而几乎不受溶液电阻和对电极界面阻抗的影响。

四电极：使用两对电极，一对用于注入电流，另一对用于高阻抗地测量电压。这可以消除引线和接触电阻的影响。

要求：

三电极法：需要一个稳定、可靠的参比电极。

四电极法：对电流电极的要求较低，但电压测量电极需要极高的输入阻抗。

适用场景：

三电极法：主要用于电化学研究，如腐蚀、电池、涂层等，专注于研究单个电极/电解液界面的特性。

四电极法：主要用于测量低阻抗样品，如电解液、导电材料、生物组织等，可以消除引线电阻的影响。

 河北红日全自动阻抗分析仪

四、频率范围的影响

低频测量：电极的极化效应和双电层电容占主导地位。需要大表面积的惰性电极来大化双电层电容，小化极化效应。

高频测量：电极的几何结构和寄生参数（引线电感、极间电容）占主导地位。需要使用短而粗的连接线，紧凑的夹具设计，并尽量减小电极的对地电容。

总结：佳实践与建议

1.明确测量目标：你是在测材料本体属性，还是测电极界面属性？这决定了使用二电极还是三电极法。

2.匹配电极材料与样品：确保化学和电化学兼容性。贵金属是通用。

3.优先使用商用夹具：对于标准样品（如平板材料、液体），使用仪器制造商提供的专用电极夹具（如平行板电极、液体电极盒），它们已经过设计，并提供了校准数据。

4.必须进行校准：在连接被测件之前，务必对测试夹具和电缆进行开路、短路和负载校准。这是消除系统误差关键的一步。

5.保持清洁与一致性：电极表面必须清洁，无氧化层或污染物。每次测量时，确保电极的安装方式、扭矩（如适用）和接触状态一致。

简而言之，选择电极的核心思想是：让你所关心的阻抗（样品）远大于你不关心的阻抗（电极系统本身），或者通过校准和测量技术将其影响分离出去。
