介电常数及介质损耗测试仪 型号:AS2855-C 库号：D409871

介电常数及介质损耗测试仪 型号:AS2855-C 库号：D409871

介电常数及介质损耗测试仪 型号:AS2855-C 库号：D409871

介电常数及介质损耗测试仪 型号:AS2855-C 库号：D409871

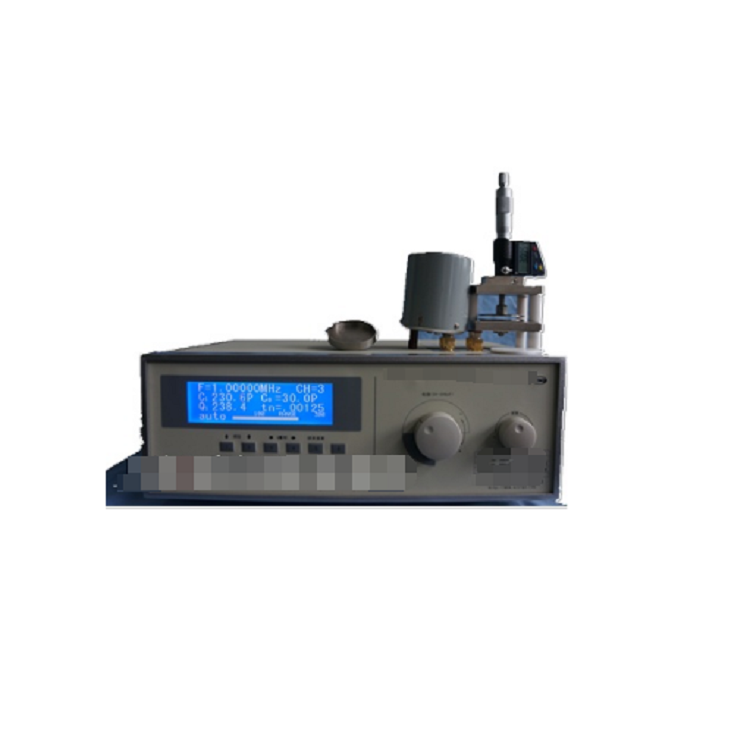

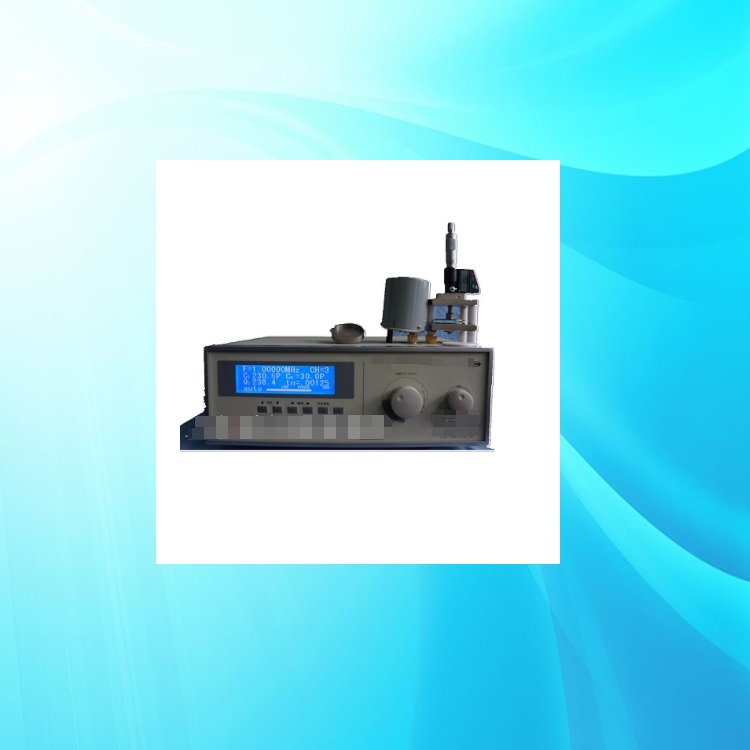

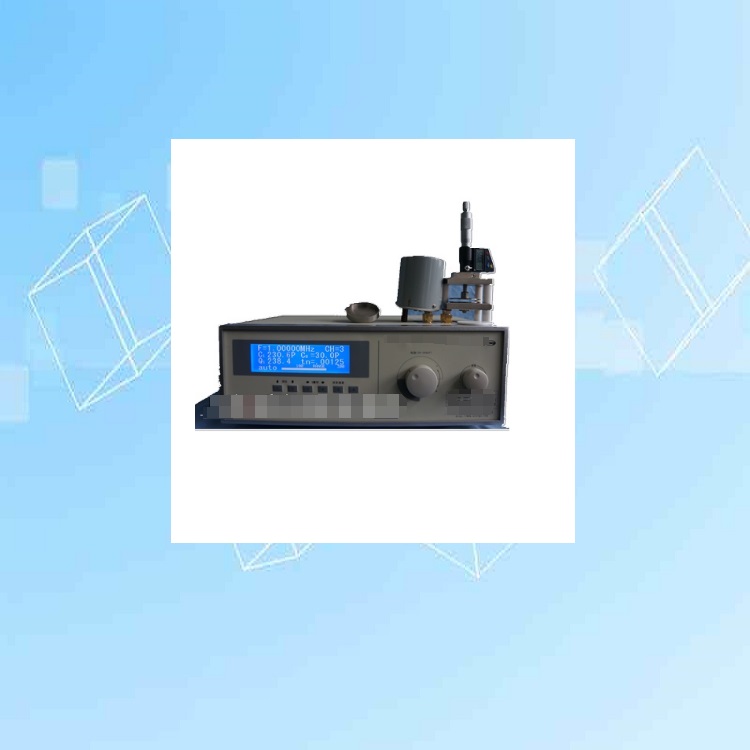

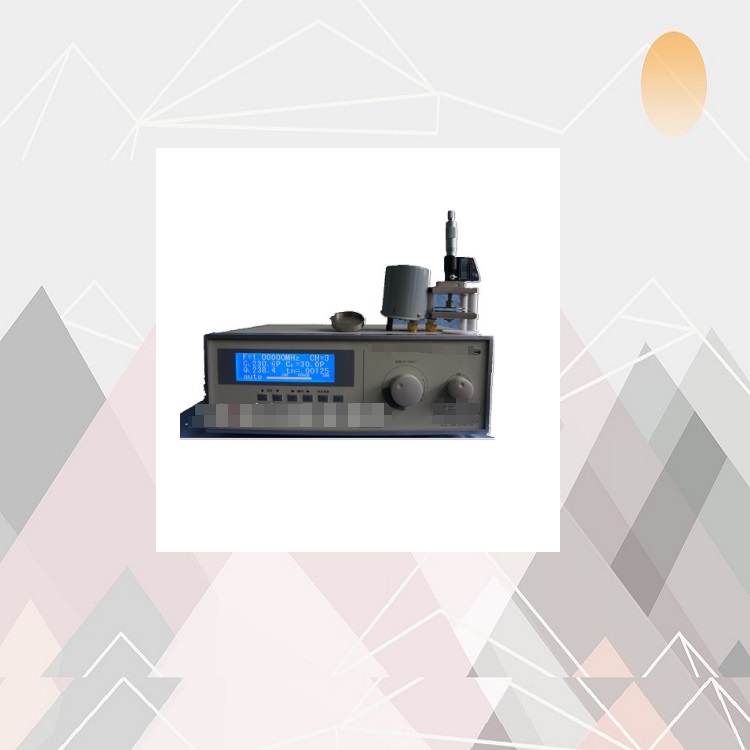

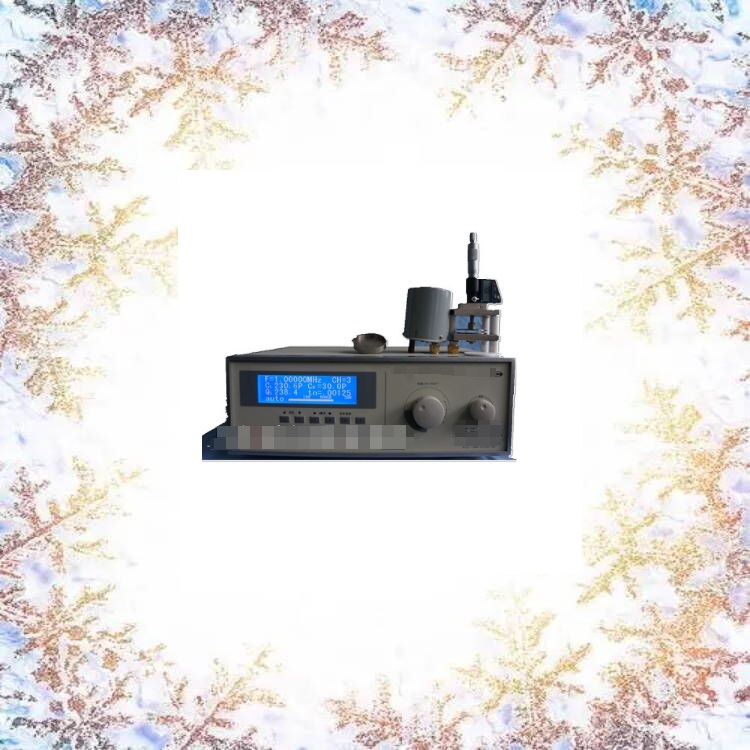

AS2855高频绝缘材料介电常数介质损耗测试系统由S916测试装置（夹具）、AS2855-C主机、数据采集和tanδ自动测量控件（装入AS2853A的软件模块)、及LKI-1型电感器组成。依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的解决方案。本仪器中测试装置是由平板电容器组成，平板电容器一般用来夹被测样品，配用Q表作为指示仪器。绝缘材料的损耗角正切值是通过被测样品放入平板电容器和不放样品的Q值变化和厚度的刻度读数通过公式计算得到。AS2855-C主机具有自动计算介电常数（ε）和介质损耗（tanδ）。

一 本设备适用标准

1 GBT 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法

2 ASTM-D150-介电常数测试方法

3 GBT 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

4 GBT 5654-2007 液体绝缘材料相对电容率，介质损耗因数的测量

5 GB9622.9-88/SJT 11043-1996 电子玻璃高频介质损耗和介电常数的测试方法

6 IEC 60250-1969测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法

功能名称： AS2855-C主机

信号源范围DDS数字合成信号 10KHZ-160MHz

信号源频率覆盖比 16000:1

信号源频率精度 6位数 3×10-5 ±1个字

采样精度 12BIT

Q测量范围 1-1000自动/手动量程

Q分辨率 4位数,分辨率0.1

Q测量工作 <5%

电感测量范围 4位数,分辨率0.1nH 1nH-140mH分辨率0.1nH

电感测量 <3%

调谐电容 主电容17-240pF

(一体镀银成型,精度高)

电容自动搜索 是(带步进马达)

电容直接测量范围 1pF～25nF

调谐电容

分辨率 ±1 pF或<1%

0.1pF

谐振点搜索 自动扫描

Q合格预置范围 5-1000声光提示

Q量程切换 自动/手动

LCD显示参数 F，L，C，Q，Lt，Ct，Er，Tg，波段等

自身残余电感和测试引线电感的

自动扣除功能 有

大电容值直接测量显示功能 测量值可达25nF

介质损耗系数精度 万分之一/可测小介损十万分之五

介电常数精度/范围 千分之一/1-1000

材料测试厚度 0.01-15mm

介电常数自动计算 支持

材料可测试频率范围 100KHz-100MHz

USB接口 支持
