产品简介：

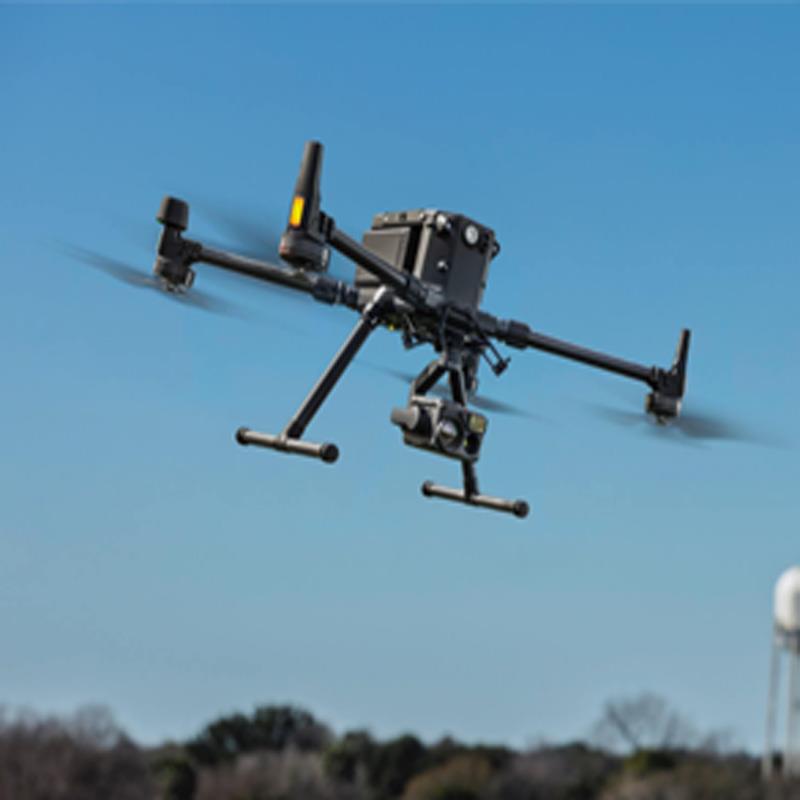

灵珀光伏电站无人机红外智慧巡检仪LP-J200是光伏电站智能巡检的得力助手，专为高效诊断而设计。它将红外热成像技术与无人机相结合，能够快速且精准地检测出光伏组件的热斑、接线盒过热、隐裂等异常发热问题。该设备拥有广域覆盖的能力，一次飞行就能巡查大片区域，还能对故障点进行精准定位，配合智能分析功能，迅速判断缺陷类型与严重程度。相比传统人工巡检提升了电站运维效率，大幅提高故障检测的准确性，为光伏电站的安全稳定运行和发电效率提升筑牢技术防线。
产品优势：
1.高效图像批量识别
2.无惧风霜雨雪环境
3.轻巧便携，随时待命
4.可无人值守作业
5.方位避障，安全可靠
6.飞行状态监测，风险告警
7.支持多路无人机低延时高清画面直播
8.用户数据加密保护
产品应用场景：
灵珀光伏电站无人机红外智慧巡检仪LP-J200集成热成像技术与无人机平台，为光伏电站从建设、验收到运行维护的全生命周期提供高效、精准的无损检测与诊断支持，显著提升电站管理水平和运营效益。

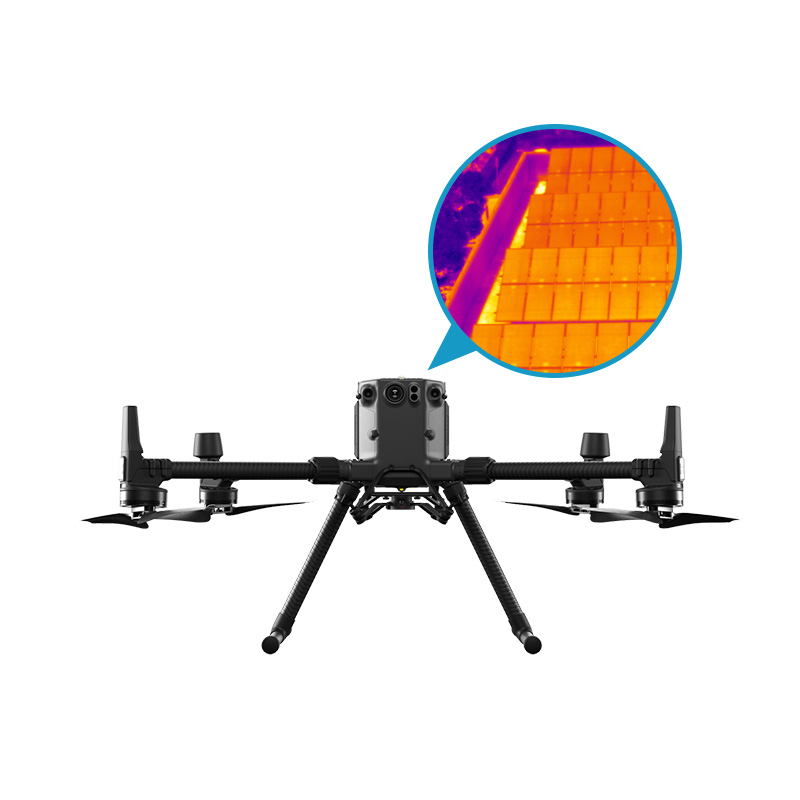

在光伏电站运行维护阶段，通过无人机搭载的高精度热成像模块，可快速完成大面积光伏阵列的温度场扫描，准确识别热斑、旁路二极管故障、接线盒过热及组件隐裂等异常现象。
在电站建设与竣工验收过程中，可对组件安装质量与电气连接状况进行全面检测。通过热成像分析，能够及时发现安装工艺缺陷、组串匹配异常及连接故障等问题，确保新建项目达到设计标准，为电站长期可靠运行奠定基础。
适用于各类应用场景，包括大型地面电站、分布式屋顶电站以及山地、渔光互补等复杂环境项目。其智能化、自动化特性显著降低人工巡检安全风险与作业强度，提高检测覆盖率与准确性。
技术参数 | |
无人机 | 四轴无人机 |
热成像相机 | 640x512 |
带屏遥控器 | 7.02 英寸触控液晶显示屏，分辨率1920×1200，亮度1200 cd/m2，遥控飞机、云台、红外相机和可见光相机，可调节相机相关配置参数，显示屏查看实时检测图像，可控制切换拍照与视频功能， 内置电池：约3.3 小时内置电池+外置电池：约6小时 |
图传 | Wi-Fi6， 2.4000-2.4835 GHz；5.725-5.850 GHz 信号有效距离15 km（FCC）；8 km（CE/SRRC/MIC） |
蓝牙 | 蓝牙 5.1； 工作频率2.4000-2.4835 GHz |
无人机定位 | GPS；GLONASS；BeiDou；Galileo |
无人机电池 | WB37 |
飞行相机 | 1920x1080；161°；帧率30fps |
飞行时间 | 40分钟 |
无人机技术参数 | |
外形尺寸 | 470×585×215 mm（螺旋桨、机臂折叠、带起落架） |
重量 | 3780g |
工作频率 | 2.4GHz ；5.8GHz |
位置精度 | 1cm+1ppm（水平） 1.5cm+1ppm（垂直） |
悬停精度 | 垂直：±0.1m 水平：±0.1m 俯仰轴：150°/s 航向轴：100°/s |
俯仰角度 | 35° |
上升速度 | 6m/s |
下降速度 | 5m/s |
水平飞行速度 | 23m/s |
可承受风速 | 15m/s （7级风） |
飞行高度 | 7000m |
飞行海拔高度 | 5000m |
悬停时间 | 无负载:41min 负载：36min |
最远续航里程 | 15km（无风环境） |
IP防护等级 | IP45 |
视觉避障物感知范围 | 前：0.6～38m 上下后左右：0.5～33m |
红外避障感知范围 | 0.1～10m |
上下补光灯 | 5m |
FPV摄像头 | 960P |
工作环境温度 | -20°C至50°C |
云台参数 | |
无线接口 | 2.4GHz |
工作电流 | 静态 300mA（16V）；动态 600mA（16V） |
工作温度 | -20～50℃ |
角度抖动量 | ±0.01 |
结构设计范围 | 平移：±105°，俯仰：-135°至+60°，横滚：±45° |
可控转动范围 | 平移：±90°，俯仰：-120°至+45° |
相机模组 | ||
广角 | 影像传感器 | 1/2" CMOS，有效像素1200万 |
镜头 | DFOV：84° 焦距：4.5 mm（等效焦距：24 mm） 光圈：f/2.8 对焦距离：1 m至无穷远 | |
曝光补偿 | ±3 ev（以1/3 ev为步长） | |
电子快门速度 | Auto挡： 拍照模式：1/8000-1/2 s 录像模式：1/8000-1/30 s M挡： 拍照模式：1/8000-8 s 录像模式：1/8000-1/30 s | |
ISO范围 | 100-25600 | |
视频分辨率 | 3840×2160 | |
照片尺寸 | 4000×3000 | |
红外 | 芯片分辨率 | 640x512 |
镜头 | DFOV：61° 焦距：9.1 mm（等效焦距：40mm） 光圈：f/1.0 对焦距离：5m 至无穷远 | |
红外测温精度 | ±2℃或±2%，取较大值 | |
视频分辨率 | 超分模式：1280×1024 普通模式：640×512 | |
照片尺寸 | 超分模式：1280×1024 普通模式：640×512 | |
像元间距 | 12 um | |
测温方式 | 点测温、区域测温 | |
测温范围 | 高增益模式：-20°至150° 低增益模式：0°至500° | |
高温警报 | 支持 | |
调色盘 | 白热/黑热/描红/铁红/热铁/北极/医疗/熔岩/彩虹1/彩虹2 | |
激光 | 波长 | 905nm |
激光功率 | 3.5mW | |
单脉冲宽度 | 6ns | |
测量精度 | ± (0.2 m + D×0.15%)其中 D 表示与垂直反射面之间的距离 | |
测量范围 | 3-1200 m（0.5×12 m、20%反射率的垂直反射面） |
智能电池箱 | |
外形尺寸 | 353×267×148 mm |
输入 | 100-240 VAC，50/60 HZ |
输出 | 525 W |
空箱重量 | 3.95 kg |
USB-C 接口 | 输出功率65 W |
USB-A 接口 | 输出功率10 W（5 V，2 A） |
IP 防护等级 | IP55 |
保护功能 | 防倒灌保护；短路保护；过压保护；过流保护；过温保护 |
飞控系统 | |
一键起飞 | 无人机搭载双光相机具备一键起飞、一键返航功能 |
自动巡检 | 无人机搭载双光相机自动按照预设轨迹进行巡检作业，采集目标数据 |
断点续飞 | 无人机由于种种原因未能完成一次飞行任务，第二次起飞可继续执行上一次未完成的任务 |
自动返航 | 低电量或其他不适宜无人机巡检作业情况下，无人机自动返航至起飞点 |
手动操纵 | 无人机可以在任何模式下切换至手动操纵模式，由无人机飞手手动操纵飞机 |
指点飞行 | 在全自动导航飞行模式下，地图上直接点击临时需要飞往的航点，到达航点后机头指向设定方向 |
禁飞区悬停 | 飞机在到达禁飞区边缘应自动悬停不闯入禁飞区域，软件应有相应提示 |
GPS定位保护 | 如果飞机在全自动导航飞行模式下或者手控飞行过程中GPS不能3D定位（丢星），无人机能够悬停或返航 |
通讯保护 | 如果在操纵手柄指令控制模式下超出通讯距离（或者通讯链路故障），飞行器能够自主返航或者悬停 |
电压自动检测保护 | 电压分多级保护，根据需要设定自动回家保护电压值和就地降落电压值 |
自动避障 | 如果飞机在自动导航模式飞行模式下或手控飞行过程能够自动避开障碍物，保障人身、设备、建筑物的安全 |
巡检覆盖面积 | 生成用于后期图像图像识别的可用素材（照片或视频）覆盖巡检区域 |
